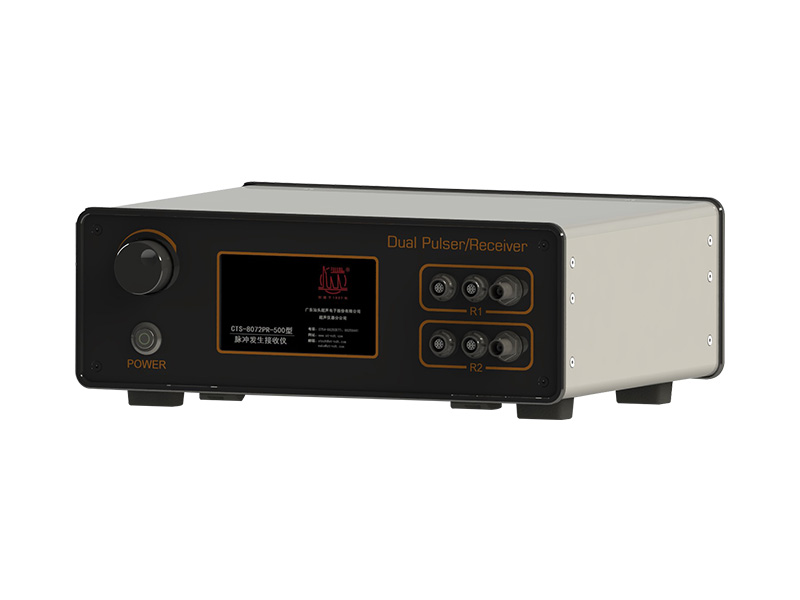

CTS-8072PR-500是国内首台单通道、双通道可选配的脉冲发生接收器。其接收器带宽最大可到500MHz，CTS-8072PR-500具备远端脉冲前置发生器RP-1。该设备和本公司CTS-8072PR+双通道高频脉冲发生接收仪高、低搭配，全面覆盖从20KHz～500MHz（-3dB）超声检测应用，是替代国外进口产品的理想选择（如替代D*P500系列）。
CTS-8072PR-500是国内首台单通道、双通道可选配的脉冲发生接收器。其接收器带宽最大可到500MHz，CTS-8072PR-500具备远端脉冲前置发生器RP-1，该模块可以允许激励部分非常靠近探头，减少探头和发射器之间的线缆长度，将线缆产生的干扰信号降低到最小，用户可以选择（定制）多种远程脉冲前置放大器搭配使用，来适应不同范围的探头频率和脉冲能量需求。同时特殊设计匹配高频探头的尖脉冲发生器，脉冲宽度1.2ns，-95V~-230V，能发挥超高频探头的最优性能。该设备和本公司CTS-8072PR+双通道高频脉冲发生接收仪高、低搭配，全面覆盖从20KHz～500MHz（-3dB）超声检测应用，是替代国外进口产品的理想选择（如替代D*P500系列）。
该仪器广泛应用于超声显微镜涂层测厚、薄材料或非衰减材料探伤，为超声成像检测、厚度测量、材料性能测定以及探头性能测定提供完美的模块组合。
RP-1 远端脉冲发生器
- 高精度测量：可以对物体尺寸、形状和位置进行精确测量。比如在工业无损检测中，能够准确检测出零部件的微小缺陷。
特殊设计匹配高频探头的尖脉冲发生器，脉冲宽度1.2ns，-95V~-230V可调。
窄波束：波束较窄，有助于提高检测的方向性和定位精度。
脉冲重复频率可调，最高20kHz。
信号带宽：20MHz~500MHz（-3dB）（支持定制）。
-10dB~+50dB,1dB步进的RF可调增益范围。
可配套100MHz~400MHz的高频超声波探头使用。
| CTS-8072PR-500主机 | |
| 信号带宽 | 20MHz～500MHz（@-3dB） |
| 增益范围 | -10dB~+50dB |
| 高通滤波 | 20MHz（可定制） |
| 低通滤波 | 500MHz（可定制） |
| 输出阻抗 | 50Ω |
| 输出电压 | 1200mVp-p |
| 重复频率 | 20kHz |
| 输入噪声 | ≤600μVpp@全带宽 |
| RP-1远端脉冲发生器 | |
| 发射脉冲 | 负尖波 |
| 脉冲宽度 | ＜1.2ns |
| 下降沿 | ＜0.6ns |
| 发射电压 | -95V～-230V |
| 衰减阻尼 | 17Ω、21Ω、50Ω、100Ω |
| 单双模式 | 单 |
| 能量控制 | 高/低 |
| 增益 | +6dB |
| 信号带宽 | 1MHz～500MHz（@-3dB） |
以下6图为美国**R500配合*P-U2与CTS-8072PR-500配合RP-1噪声、接收器、发射波形性能对比，CTS-8072PR-500总体性能优于**R500。

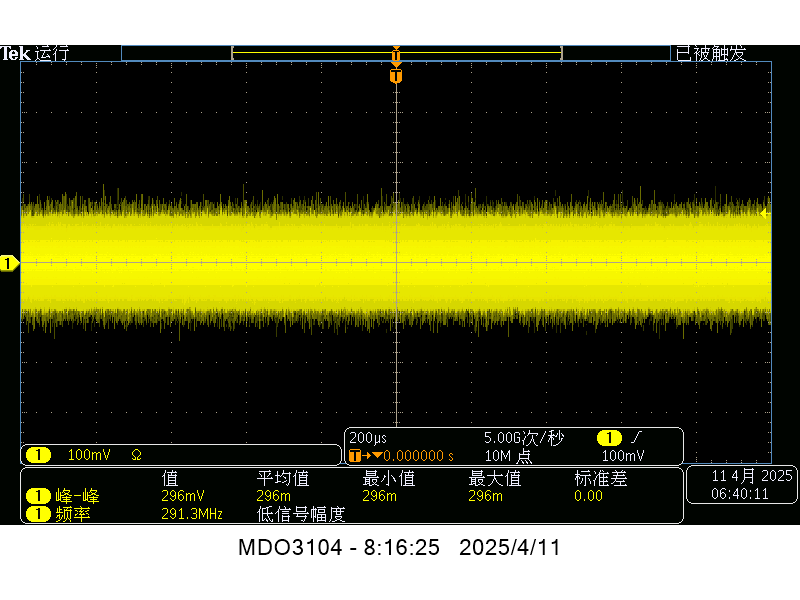

图 1 **R500最大增益RF输出噪声

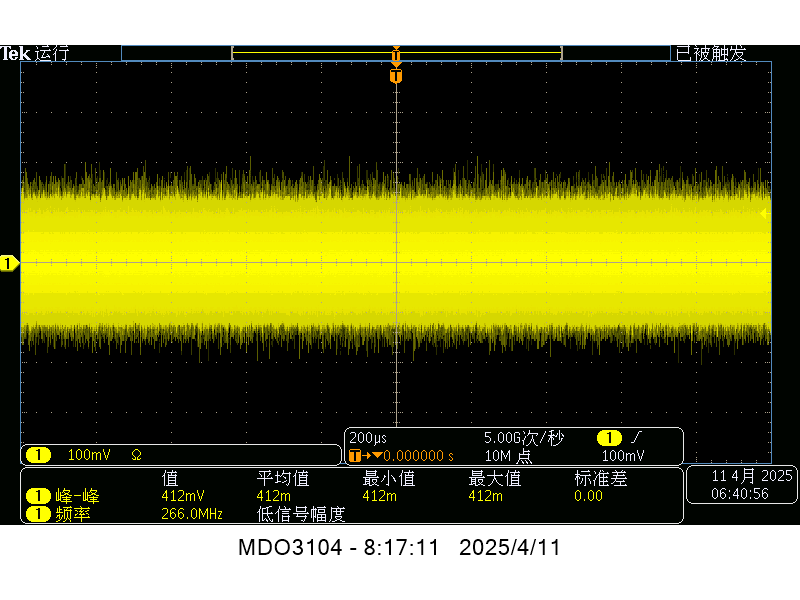

图2 CTS-8072PR-500最大增益RF输出噪声

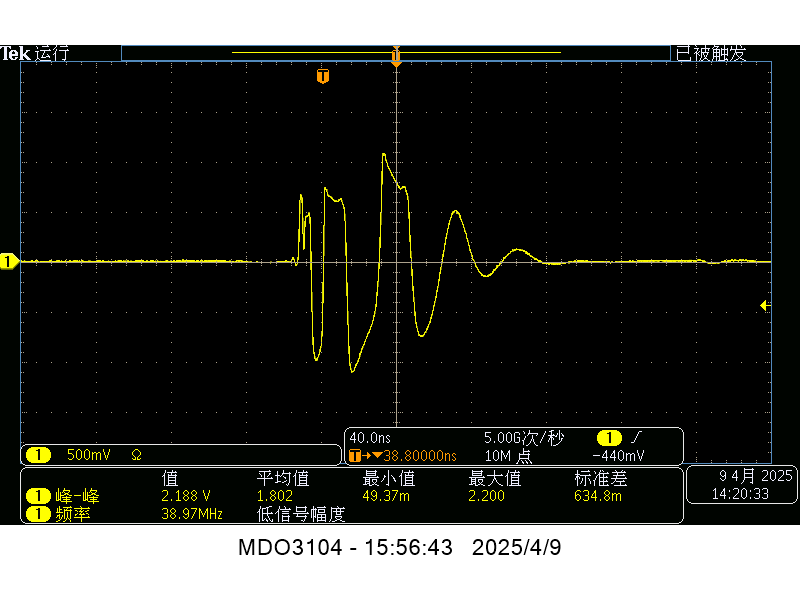

图3 **R500始波占宽（放大器+20dB）

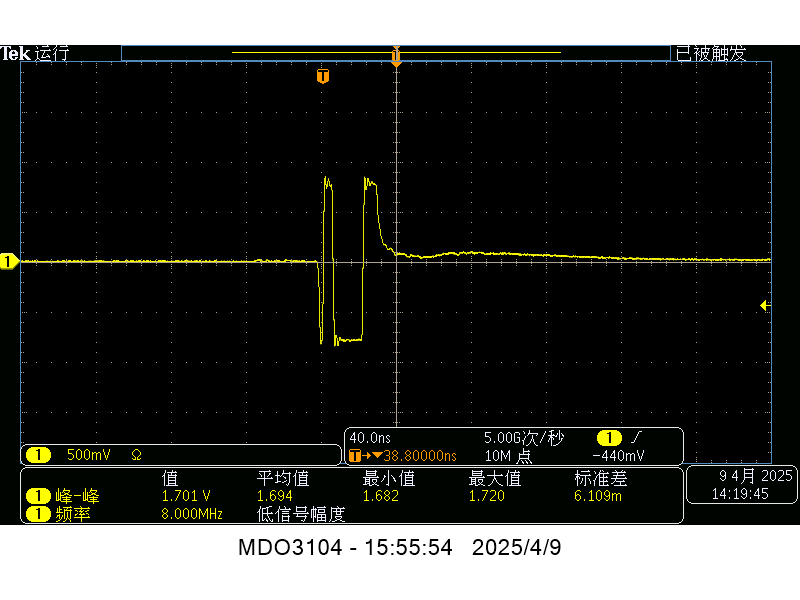

图4 CTS-8072PR-500 始波占宽（放大器+20dB）

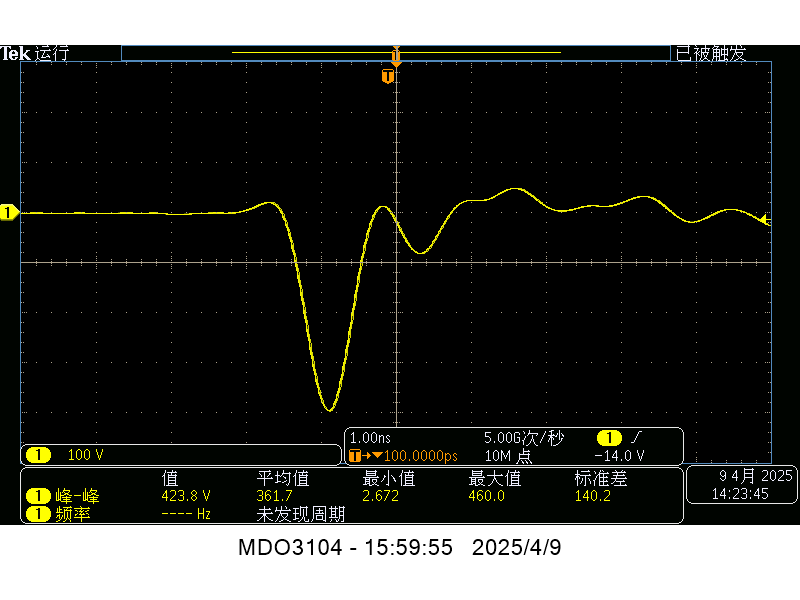

图5 **R500发射波形（阻尼17Ω，能量高）

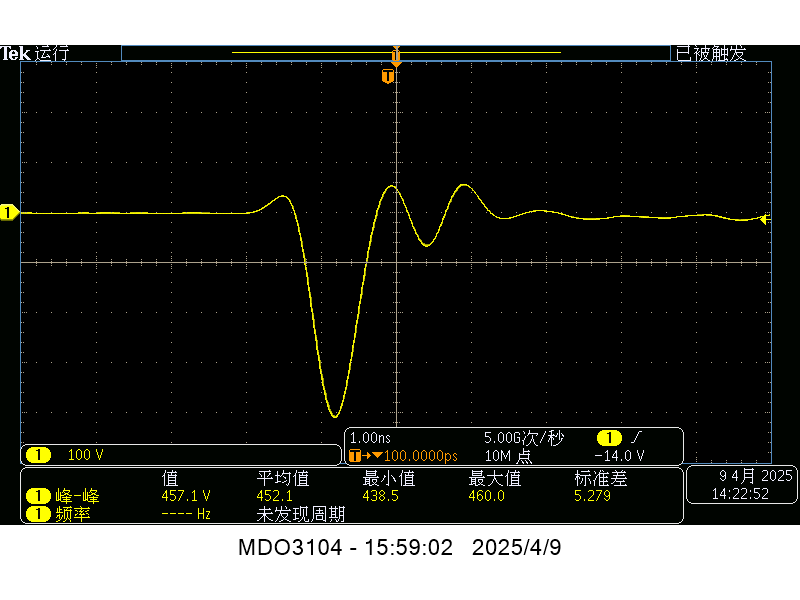

图6 CTS-8072PR-500发射波形（阻尼17Ω，能量高）
电子专业：检测集成电路芯片、印刷电路板的缺陷。超声扫描显微镜SAM、高频C扫等。
材料研究：评估微小材料的结构完整性，如复合材料中的微小裂纹。可应用于测量材料的声学特性，如声速、衰减等，包括材料晶粒度的评估等。
精密机械：检测精密零部件的表面和内部缺陷。
探头测试：可应用于高频超声波探头的声学特性的评价以及性能指标的测试。
声学专业：探究高频超声在不同介质中的传播特性。
