汕头超声自主研发的轮毂激光焊缝相控阵超声检测系统，采用旋转平台、水箱分体化结构。检测系统具备手动（包括连续和点动）控制和自动扫查控制功能，具备探头所需的上下、前后调整结构，具有异常报警与紧急保护措施，适用于汽车轮毂或类似结构工件的检测。
汕头超声自主研发的轮毂激光焊缝相控阵超声检测系统，采用旋转平台、水箱分体化结构。检测系统具备手动（包括连续和点动）控制和自动扫查控制功能，具备探头所需的上下、前后调整结构，具有异常报警与紧急保护措施，适用于汽车轮毂或类似结构工件的检测。
目前国内主要还是采用传统的单探头脉冲反射法手工探伤，操作复杂，检测效率低，需要专业的知识和经验，对检测人员要求较高。该系统采用线性扫描检测，具有扫描覆盖范围大，检测结果图像化显示，结合C扫描图像可完整评估轮毂的焊接质量，是传统手工探伤的理想替代解决方案。系统具有操作简单，安装调试方便，工作效率高，劳动强度低，易于维护等特点。
搭载本公司自主研发相控阵探头及相控阵仪器，实时扫查、数据采集及成像。
采用最新的水软膜探头进行扫查，适用于各类不同的轮毂曲面。
旋转扫查平台自带上下无动力滚筒线，每条滚筒线最多可以放置2个轮毂。
旋转扫查平台自动固定轮毂，自动带轮毂旋转扫查，自动提供、回收耦合剂。

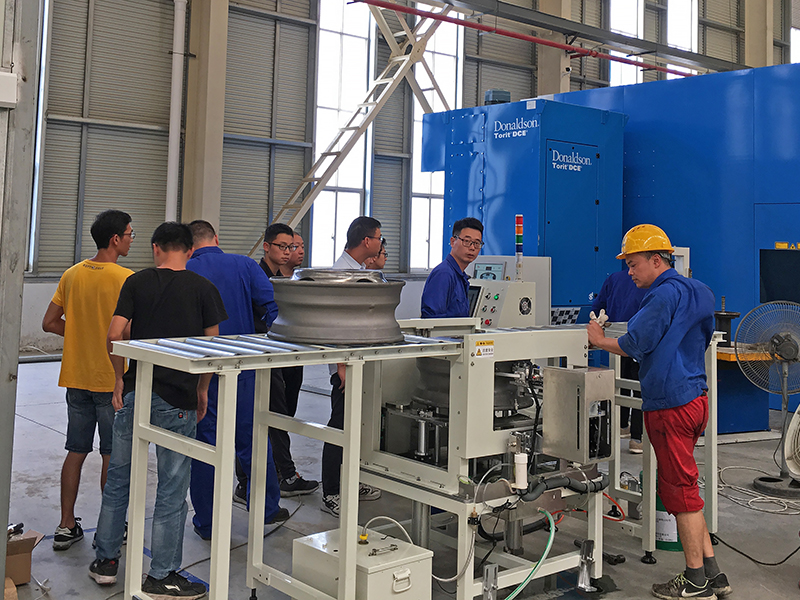

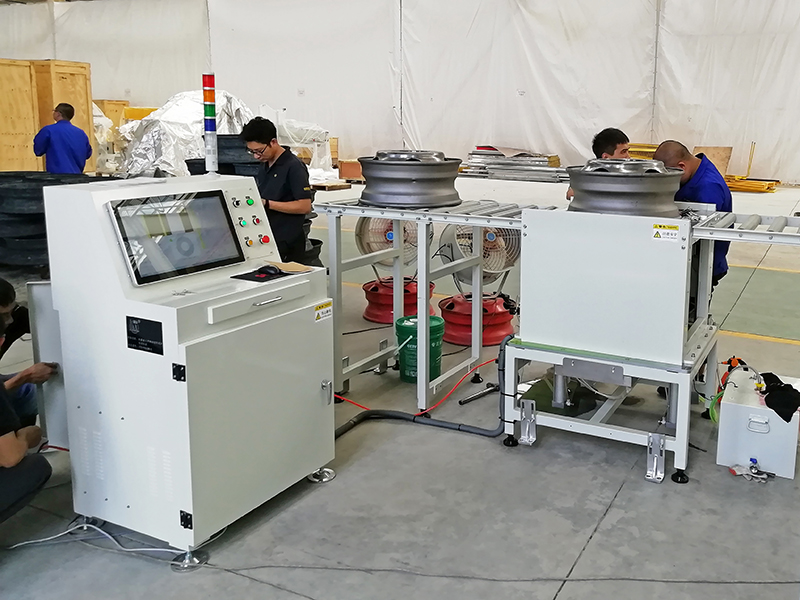

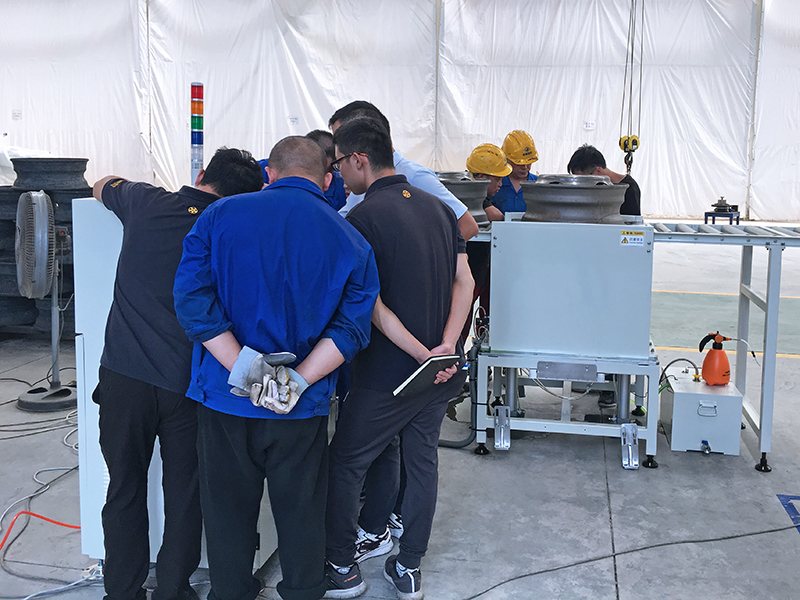

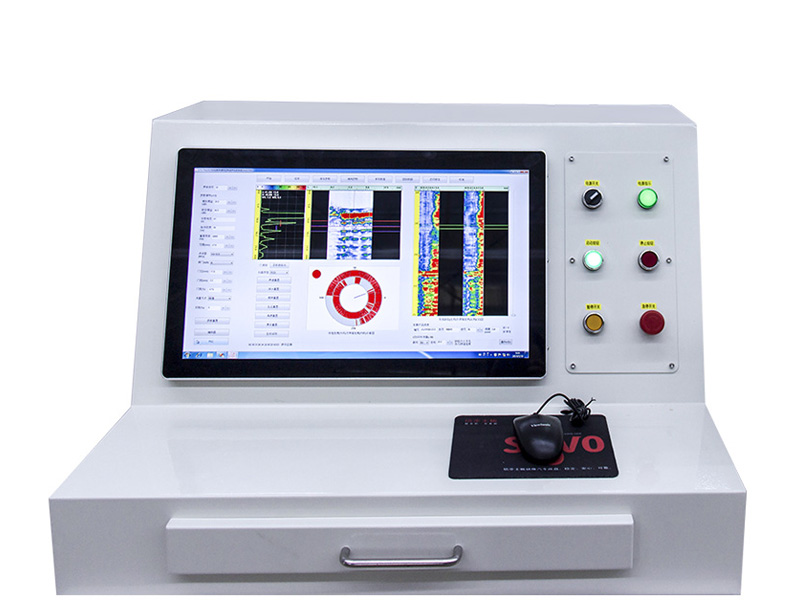

设备电箱安装有工控机，可以在工控机上实现对设备的手动控制。
工控机实时成像，有质量异常报警、工件复检等功能。

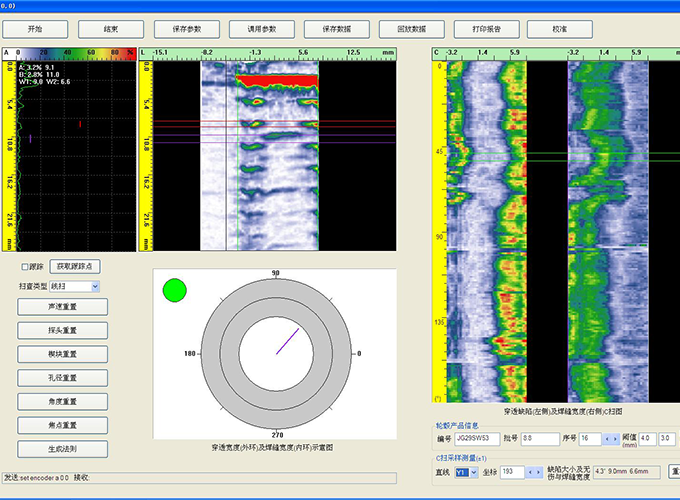

显示模式：A扫 + L扫 + C扫，检测图像数据实时、自动采集。
操作系统平台：Win XP/Win Vista/Win 7/Win 8/Win 10。
显示分辨率：1920×1080，具备触控功能。

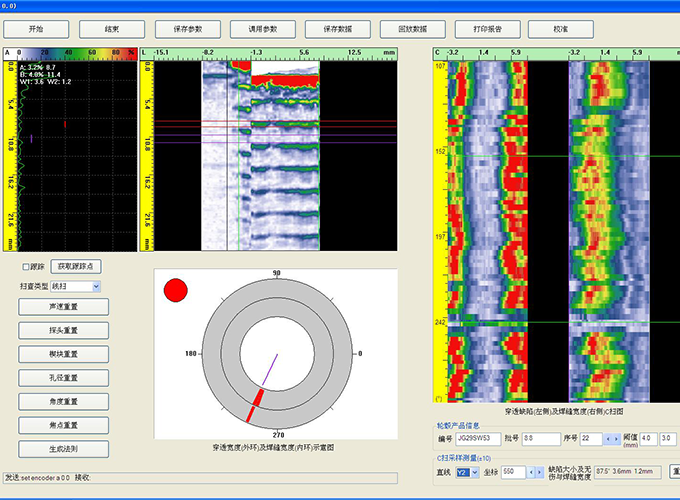

成像方式：A、B闸门分别套住未熔合和气孔缺陷区域与焊缝熔深区域，对应形成缺陷与焊缝熔深两个C扫图像。
判伤方式: 通过图像自动判别未熔合和气孔缺陷及焊缝宽度，有缺陷伤或焊缝宽度小于设定阈值时报警，并通过示意图直观显示。
能够通过PLC控制机械的转动与停止，探伤过程自动记录，最小采集1周（360°），最大采集1.25周（450°）的检测数据，默认设置为检测380°。
工艺参数保存调用功能：调校好的工艺参数可以保存，方便以后的调用。
数据转存回放功能：保存的检测记录可以通过U盘、网络等方式转存到其他电脑，检测记录（包括检测参数及A/L/C扫图像数据等0可以进行回放重现及分析。
打印检测报告功能：将保存的检测记录按专用格式输出形成检测报告，包含检测时间、轮毂信息、人员信息、C扫图像等。
C扫图像分辨率最小可以达到1mm。
| 供电电压 | AC 220V，50Hz |
| 旋转电机电压 | AC 220V，功率120W |
| 推杆电机电压 | DC 48V，速度48mm/s |
| 检测范围 | 汽车轮毂直径≤680mm |
| 探头调节 | 高度调整范围：90～210mm；前后调整范围：0～150mm |
| 气动卡盘工作压力 | 0.6MPa，卡爪移动量6mm |
| 探伤速度（可调） | 0～150mm/s，连续旋转（正反转），转速≤5RPM |
| 重复定位精度 | X/Y/Z≤±0.5mm，旋转轴（减速机旋转输出轴）重复定位精度±1° |
| 水箱容积 | 30L；喷水流量：约20ml/s |
| 设备承重 | ≤50kg |
| 设备自重 | ≤500kg |
| 设备尺寸(不含电箱) | 3.5m×1.3m×1.3m |
| 检测仪器 | CTS-PA22X相控阵超声检测系统 |
| 成像方式 | A扫+B扫+C扫；双闸门，可同时产生2个C扫图像分别监控缺陷和焊接宽度 |
| 探头参数 | 轮毂检测专用探头（含探头、楔块及软膜） |
| 检测节拍 | 以检测工件周长1700mm为例，检测数据采集分析时间约为40秒，上下料时间为20秒，总共节拍约60秒 |
| 探头耦合方式 | 喷水耦合 |
| A扫波形显示 | 全波 |
| 发射电压 | 双极性方波，±45 V～±100 V可调，步进5V |
| 最大重复频率 | 10 kHz |
| 脉冲宽度 | 30～1000 ns，步进5ns |
| 带宽 | 0.5～20.8MHz |
| 增益范围 | 0～90 dB，步进0.1dB |
| 滤波器 | 低、中、高3档 |
| 相控阵探头接口 | IPEX接口 |
| 编码接口 | 增量式编码器 |
| 网络接口 | 1个，100M/1000M 以太网 |
| USB接口 | 4个 |
| COM串口 | 2个 |
