铝蜂窝“三明治”板的相控阵C扫检测
分类：航空航天
发布日期： 2024.08.08
分享：
随着复合材料产业的发展，铝蜂窝板因其具有优异的强度重量比，高耐腐蚀和抗疲劳性能，广泛应用于航空航天、汽车工业等。在铝蜂窝板结构的制造或使用过程中，一些隐藏的缺陷若未及时发现，将会发展到临界尺寸从而导致整个结构的灾难性破坏。因此，定期对铝蜂窝板结构进行无损检测及评估，是保证设备安全稳定运行的重要环节！

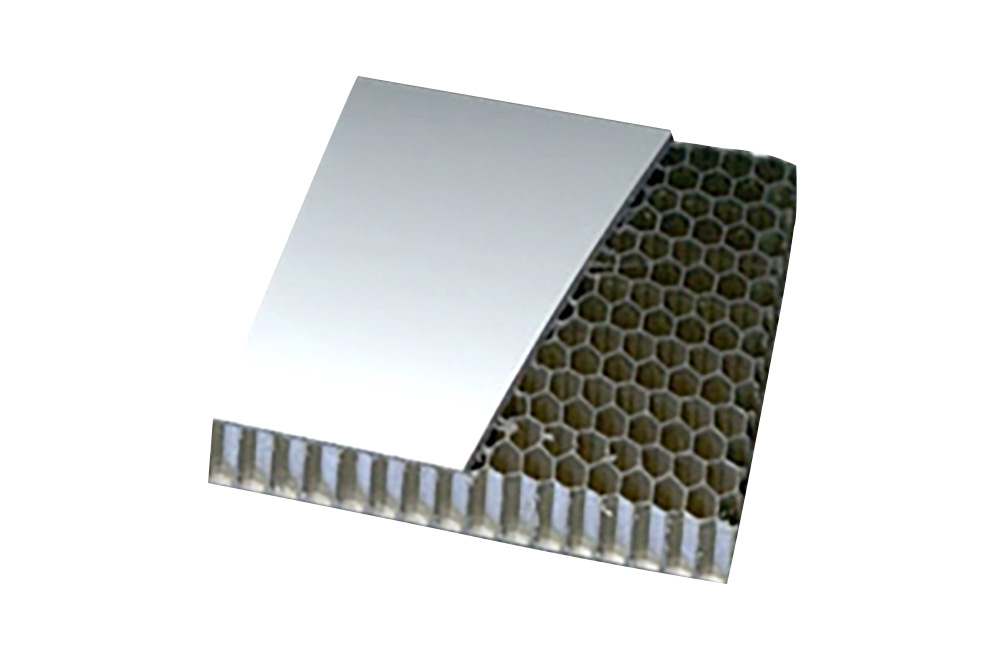

铝蜂窝板结构图
铝蜂窝“三明治”夹芯结构在C扫成像中呈现什么形状呢？
图1为正常铝蜂窝板，采用CTS-PA32相控阵检测仪，配合特殊定制的高频自聚焦探头，分别以全波、射频模式对该蜂窝板进行相控阵拼接C扫检测。
图1 正常铝蜂窝板实物图
正常铝蜂窝板C扫检测图（全波模式）
正常铝蜂窝板C扫检测图（射频模式）
以上图像都直观清晰地显示了铝蜂窝夹芯结构呈现出“品”字形状，边界清晰，与实物蜂窝状一致，轻松实现铝蜂窝板内部结构的直观观察！
铝蜂窝“三明治”夹芯结构中出现缺陷会是什么样呢？

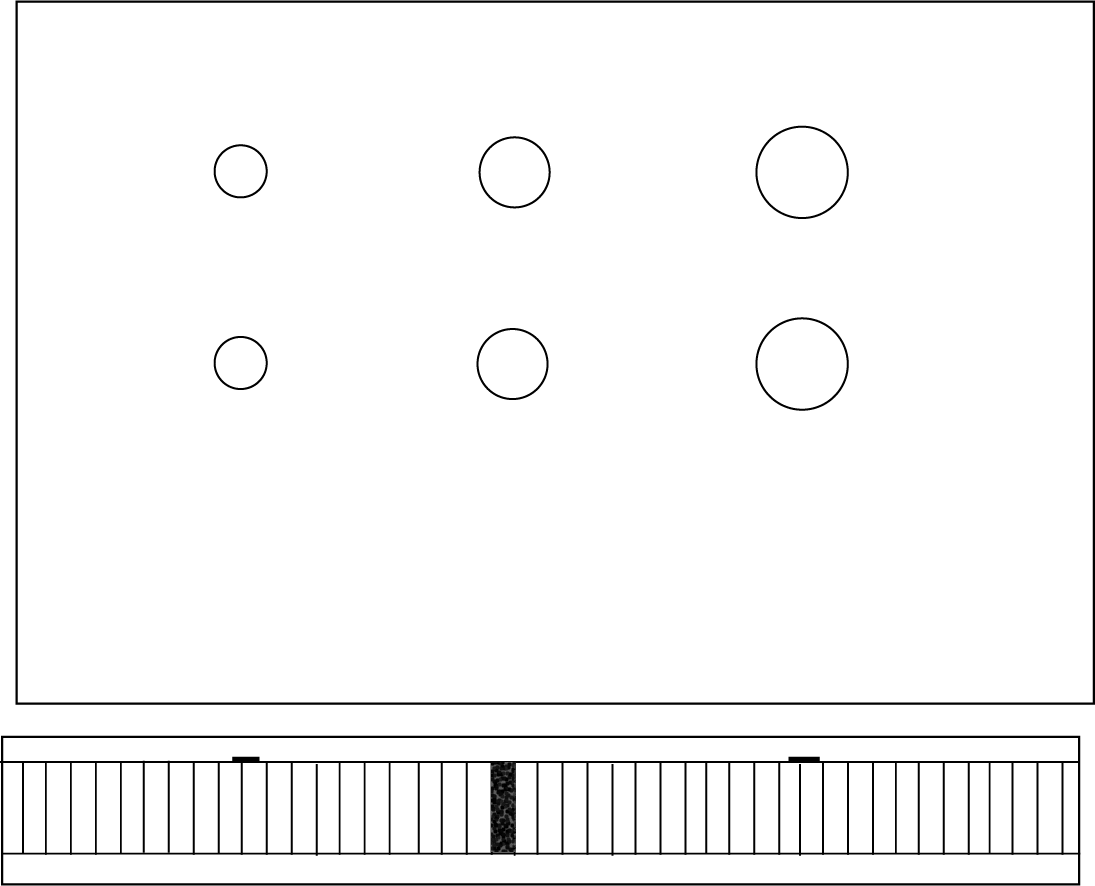

现有一铝蜂窝板，内部存在6个人工缺陷，缺陷分布情况如图2所示。
图2 铝蜂窝板缺陷分布示意图
铝蜂窝板C扫检测图（全波模式）
铝蜂窝板C扫检测图（射频模式）
铝蜂窝板夹芯结构中存在6个缺陷成像明显区别于正常蜂窝结构，通过分析测量可以准确评估缺陷大小和位置。
采用CTS-PA32相控阵检测仪，结合轮式探头扫查器，即可实现铝蜂窝板的半自动化检测，扫查器扫查范围宽，采用的轮皮和铝蜂窝板有很好的声学匹配，单手掌控，操作简便，可实现高效率的铝蜂窝板的检测。
蜂窝板轮式探头检测实拍图
CTS-PA32便携式相控阵检测仪，是一款性能优异，综合检测能力强的成像检测设备，包括3D-TFM、PAUT、TOFD、UT等多功能，实现您的一机多用。
“自主创新、不断超越”汕头超声将为工业无损评价提供更多检测利器。
