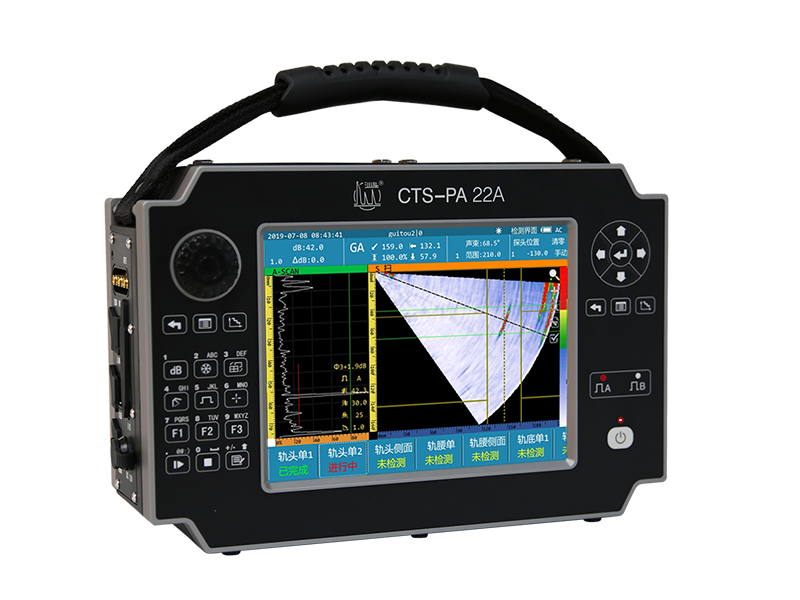

CTS-PA22A 钢轨焊缝超声检测仪

CTS-PA22A 型钢轨焊缝相控阵超声检测仪是“汕头超声”专门为铁路钢轨焊缝检测而设计的专业相控阵超声检测仪器;仪器全中文操作,采用防水、防油面板,无风扇设计,操作简单、快捷,实现检测数据全程记录是国产先进的智能化相控阵超声检测设备。仪器设置有六组专用钢轨焊缝检测通道,可实现通道参数的存储及调用,实现轨头、轨腰、轨底全覆盖快速探伤功能。

产品介绍

CTS-PA22A 型钢轨焊缝相控阵超声检测仪是“汕头超声”专门为铁路钢轨焊缝检测而设计的专业相控阵超声检测仪器;仪器全中文操作,采用防水、防油面板,无风扇设计,操作简单、快捷,实现检测数据全程记录是国产先进的智能化相控阵超声检测设备。仪器设置有六组专用钢轨焊缝检测通道,可实现通道参数的存储及调用,实现轨头、轨腰、轨底全覆盖快速探伤功能。

功能特点
  • 钢轨焊缝专用检测
    具备16:64通道相控阵检测及双通道常规检测功能,满足钢轨焊缝的各种检测需求。
  • 软件功能模块化
    软件功能模块化设计,将焊缝检测、工艺设计和文件管理分开设计,实现检测工作的分工和协作。
  • 钢轨焊缝专用3D工艺仿真模型
    具有钢轨焊缝专用3D工艺仿真模型,提供软件、探头和工艺的一站式解决方案。
  • 动态深度聚焦
    具有动态深度聚焦功能,不同深度的缺陷均能达到很好的检测分辨力。
  • 图像平滑处理
    具有图像平滑处理功能,提供优质图像显示。
  • 在线分析
    1.快速打开多个文件。2.声速闸门快速调节。
  • 无需风扇散热
    无需风扇散热,采用全密封防水防尘设计及自然散热模式,适合现场各种恶劣检测环境。
  • 聚焦法则
    根据声束角度、焦距、扫查模式、探头及楔块参数等自动计算快速生成,扇形扫查角度步进自动优化。
  • ACG和TCG曲线补偿
    提供ACG和TCG灵敏度补偿功能,解决扇形扫查时能量分布不均匀及测量误差等问题。
  • 滤波器
    滤波器0.5-9.7MHz、4.0-12.5MHz、6.7-20.8MHz三档可选,脉冲宽度根据探头频率自动优化,检测铝热焊凸显优良的噪声处理技术。
  • 工业级显示屏
    8.4寸工业级、全WVGA分辨率(800×600)TFT显示屏,提供防水、耐油触屏操作,室外或强光线下提供极佳的显示效果。
  • 左右手同时操控
    键盘按键人性化设计,适合左右手同时操控,一键飞梭同时设置各个参数。
  • 接口
    USB接口,实现数据快速转存;HDMI视频接口提供焊缝检测的培训进行投影。
  • 电源供电交直流两用
    电源供电交直流两用,可同时使用两块锂电池供电,供电时仪器根据电量可自动切换电池,确保仪器工作6小时以上。
性能指标
通道参数
PA 模 式16:64通道
UT 模 式2通道
物理参数
显示8.4寸800×600 TFT彩色液晶屏
探头接口I-PEX 160 pin相控阵探头接口;C5常规探头接口,支持一发一收及自发自收
I/O 接口USB2.0接口(2个);HDMI高清视频接口;LAN 千兆网口;WIFI 无线网口;GPS接口;GSM接口;二维编码器接口
存储器内部: 1GB内存+4GB FLASH,SD卡(可扩展32G);外部: U盘
重量5.5kg(含2块电池)
体积长×高×宽:298mm×198mm×106mm
电源交流:100V~ 240V;直流:12V
充电仪器内置充电或外置充电器充电
工作时间6小时
功率24W
语言中文
温度特性工作温度:-20℃~ 50℃;存储温度:-20℃~ 60℃
防护等级IP54
性能参数—PA工作模式
重复频率50Hz~ 10kHz
电压双极性 ±45V~ ±100V,步进5V
脉冲宽度20ns~ 800ns,步进5ns
阻尼50Ω
采样频率100MHz
延时精度2.5ns
接收延时0us~ 40us
带宽0.5MHz~ 20.8MHz
增益0.0dB~ 90dB
滤波器0.5~ 9.7MHz、4.0~ 12.5MHz、6.7~ 20.8MHz三档可选
检波全波
扫描线最大128线
触发编码器
扫描类型线扫、扇扫、C扫
角度范围-89°~ +89°
自动校准声速、延时、TCG、ACG、编码器
检测范围0.0mm~ 1000mm,最小范围1mm
显示延迟1000mm
单位mm
测量闸门A、B
闸门起点全范围
闸门宽度闸门起点到全范围
闸门高度0%~ 100%
报警声、光
测量模式峰值、前沿
显示读数幅度、声程、水平、深度
测量分辨率0.5mm
性能参数—UT工作模式
重复频率50Hz~ 5kHz
电压负方波 -75V~ -250V,步进25V
脉冲宽度20ns~ 800ns,步进5ns
阻尼80Ω、400Ω
采样率200MHz
带宽0.5MHz~ 15MHz
增益0.0dB~ 110.0dB
滤波器宽带、窄带
检波全波
扫描类型A扫
自动校准DAC、AVG
检测范围0.0~2000mm
显示延迟2000mm
显示移位2000mm
单位mm
测量闸门A、B
闸门起点全范围
闸门宽度闸门起点到全范围
闸门高度0%~ 100%
报警声、光
测量模式峰值、前沿
显示读数幅度、声程、水平、深度
测量分辨率0.1mm

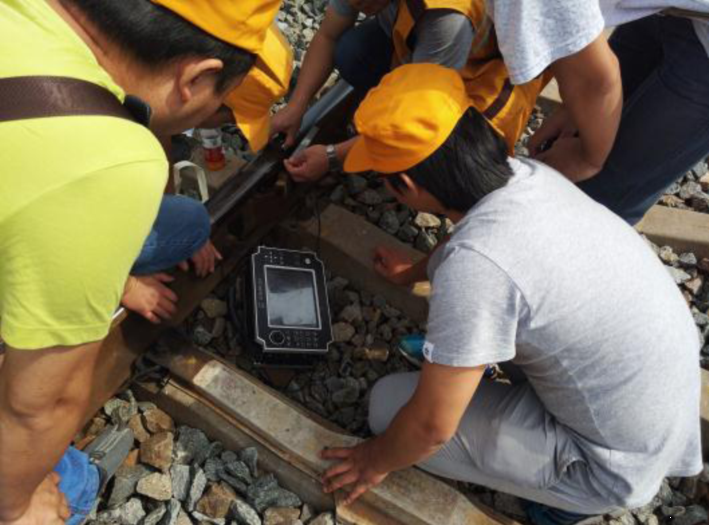

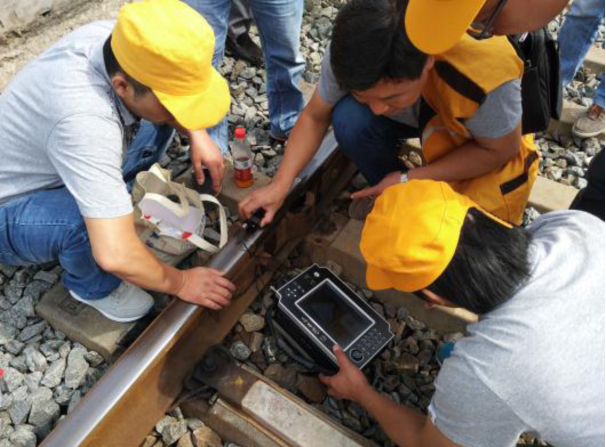

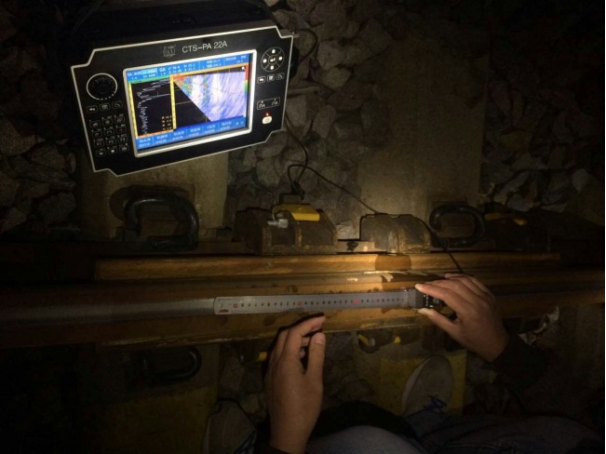

应用领域
1
2
3
