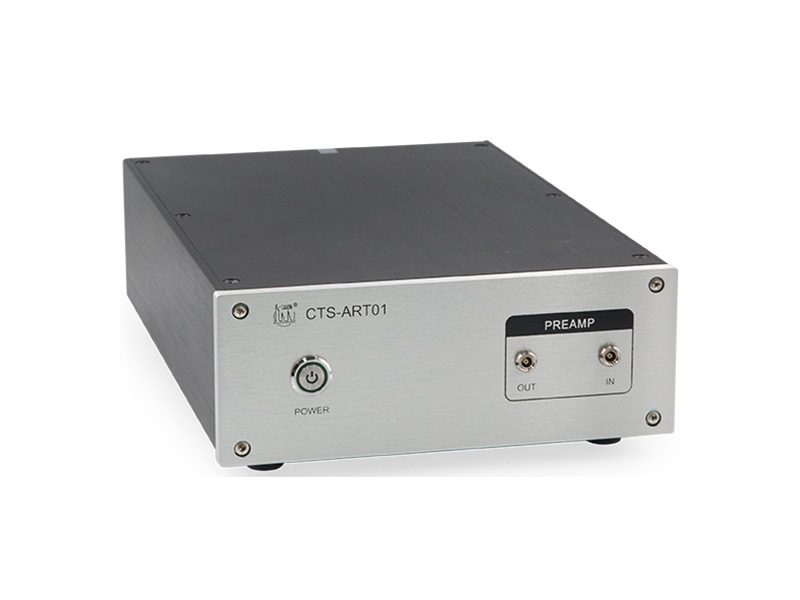

CTS-ART01大功率多周期脉冲发射接收仪
分享：
CTS-ART01具有大功率高电压，可产生多周期频率可变的激励信号，可以提供多周期双极性方波脉冲串、任意比例调频方波的激励信号。专门用于材料的无损检测(NDT)和评估(NDE)，特别适合高衰减、高散射材料，如混凝土、橡胶、木料、合成材料以及空气耦合、电磁超声、非线性超声检测。
产品介绍
CTS-ART01具有大功率高电压，可产生多周期频率可变的激励信号，可以提供多周期双极性方波脉冲串、任意比例调频方波的激励信号。专门用于材料的无损检测(NDT)和评估(NDE)，特别适合高衰减、高散射材料，如混凝土、橡胶、木料、合成材料以及空气耦合、电磁超声、非线性超声检测。
仪器模块化设计，在复合材料和难以测试的材料中，既能激发非常短的射频脉冲（短至一个单周期），从而进行可重复的测试；又可激发达到10千瓦的功率，从而能驱动效率较低的换能器。
功能特点
- 双极性方波激励，频率300kHz～1MHz，最高电压2400Vpp。
- 接收电路动态范围：160dB。
- 信号带宽：300KHz～3MHz（可定制）。
- 模块化配套提供超声检测专用主机、发射激励模块、专用超声探头、前置放大器等。
- 提供本公司自主研发的DPC混凝土干耦合低频探头、低频轮式探头、空耦探头、非线性铌酸锂专用探头、大功率低频探头、EMAT纵横波探头等。
- 支持二次开发、模块定制。
性能指标
| 性能 | 参数 |
| 供电电压 | AC220V 50Hz |
| 额定功率 | ＜100W |
| 高压激励模块输出电压 | 200Vpp～1000Vpp，5档可调 |
| 高压激励模块输出频率 | 300kHz～1MHz，多档可调，步进0.1kHz |
| 高压激励模块输出脉冲个数 | 1～32个周期（最高重复频率10Hz） |
| 接收电路信号带宽 | 300kHz～3MHz（-1dB） |
| 接收电路动态范围 | 160dB |
| 仪器外形尺寸 | 380×210×190mm（长×宽×高） |
应用领域
应用领域：
大厚壁高衰减材料的检测应用研究。
空气耦合超声检测应用研究。
低频超声检测应用研究。
