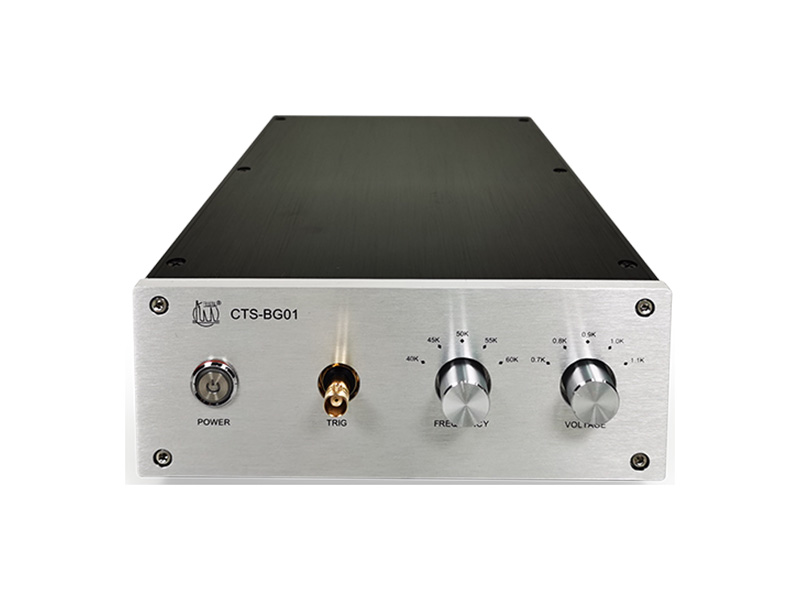

CTS-BG01大功率超声脉冲发射接收仪

CTS-BG01大功率超声脉冲发射接收仪是专门针对低频超声检测领域开发的专用设备,是广大用户对低频超声检测应用研究的理想选择,一些关键的技术指标可以根据用户的需求进行定制。


产品介绍

汕头超声推出的高能大功率超声发射接收器系列,专门用于材料的无损检测(NDT)和评估(NDE),特别适合高衰减、高散射材料,如混凝土、橡胶、木料、合成材料以及空气耦合、电磁超声、非线性超声检测。仪器模块化设计,在复合材料和难以测试的材料中,既能激发非常短的射频脉冲(短至一个单周期),从而进行可重复的测试;又可激发达到10千瓦的功率,从而能驱动效率较低的换能器。

CTS-BG01大功率超声脉冲发射接收仪是专门针对低频超声检测领域开发的专用设备,是广大用户对低频超声检测应用研究的理想选择,一些关键的技术指标可以根据用户的需求进行定制。

功能特点
  • 双极性方波激励,频率20kHz~300kHz,最高电压2400Vpp。
  • 接收电路动态范围:110dB。
  • 信号带宽:20KHz~100kHz(可定制)。
  • 模块化配套提供超声检测专用主机、发射激励模块、专用超声探头、前置放大器等。
  • 提供本公司自主研发的DPC混凝土干耦合低频探头、低频轮式探头、空耦探头、非线性铌酸锂专用探头、大功率低频探头、EMAT纵横波探头等。
  • 支持二次开发、模块定制。
性能指标
性能
参数
供电24VDC(220VAC可选)
超声频率范围
40kHz~60kHz(频率可微调)
发射信号电压可调,最高可达1200V


应用领域
1、典型应用:

典型应用的超声检测系统包括超声检测专用主机、发射激励模块、专用超声轮式探头、前置放大器、工控电脑等组成。



典型应用系统组成


2、轮式探头:

轮式探头内安装有超声发射接收器,可以实现超声波的发射和接收,轮皮具有弹性且声阻抗与水接近,可以有效保证大部分能力透射入检测对象皮带内。可根据客户要求定制其他类型的专用轮式探头或接触式的低频专用探头。


轮式探头


3、超声检测专用主机

超声检测专用主机由多通道超声探伤仪构成,可采用本公司研发的CTS-XXUT系列多通道超声探伤仪,开发专用检测系统。


超声主机



4、前置放大器

前置放大器对轮式探头接收的超声微弱信号进行放大处理,提高信号的传输能力和降低噪声。每个接收轮式探头均配置一个前置放大器。


前置放大器


5、发射激励模块

发射激励模块用于提供高电压大功率输出信号对发射轮式探头进行激励,提高发射轮式探头的发射能量。


发射激励模块
