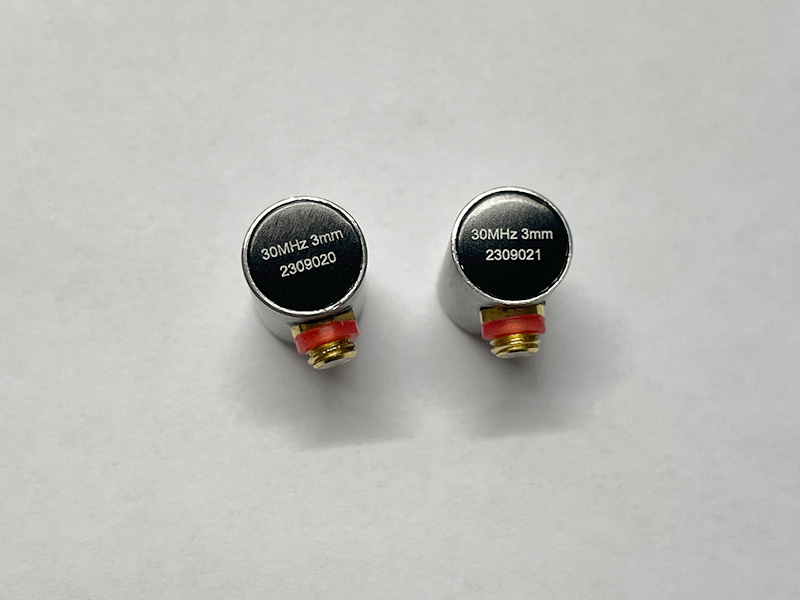

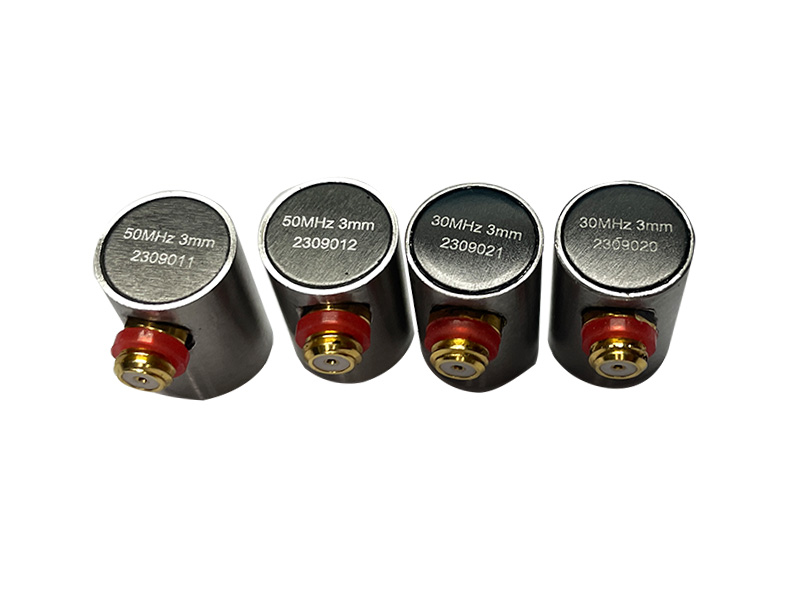

高频测厚探头是单元件接触式或浸入式传感器,设计用于产生20 MHz及更高的频率。该探头具有高精度、广泛适用性和易于操作等优势,在金属涂层测量、非金属材料测量、石化行业管道测厚和精密制造等领域有广泛应用。
高频测厚探头是单元件接触式或浸入式传感器,设计用于产生20 MHz及更高的频率。该探头具有高精度、广泛适用性和易于操作等优势,在金属涂层测量、非金属材料测量、石化行业管道测厚和精密制造等领域有广泛应用。
高阻尼宽带设计提供出色的时间分辨率。
波长短,具有卓越的缺陷解析能力。
聚焦可实现非常小的光束直径。
频率范围从20 MHz到50 MHz应用场景。
高分辨率缺陷检测,如检测微孔或微裂纹。
表面破裂裂纹或不规则性的C扫描成像。
薄至0.003英寸的材料厚度测量(0.08毫米)。
陶瓷和先进工程材料的检测。
材料分析和Sennge取决于材料,Trans表面状况高频接触。
测试仪器: 探头:
脉冲发生接收器:DPR500 探头类型:高频测厚探头
数字示波器:TDS 3012B 探头型号:50MHz 3mm
电缆:pf 探头编号:WJD158
测试条件: 测试结果:
发射电压:330v -20dB回波脉冲宽度:36ns
阻尼:50Ohm 中心频率:48.8MHz
脉冲宽度:0ns -6dB相对带宽:94.23%
接收增益:0dB 相对回波灵敏度:-55.16dB
试块:PS-1.6mm
环境温度:25℃

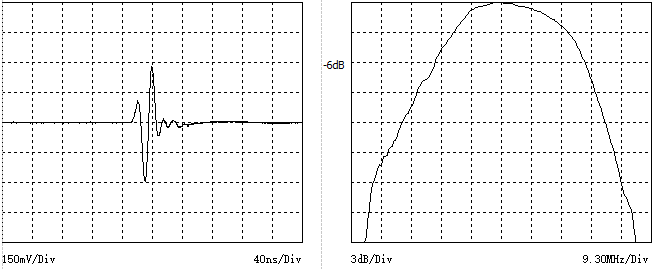

回波波形 回波频谱
