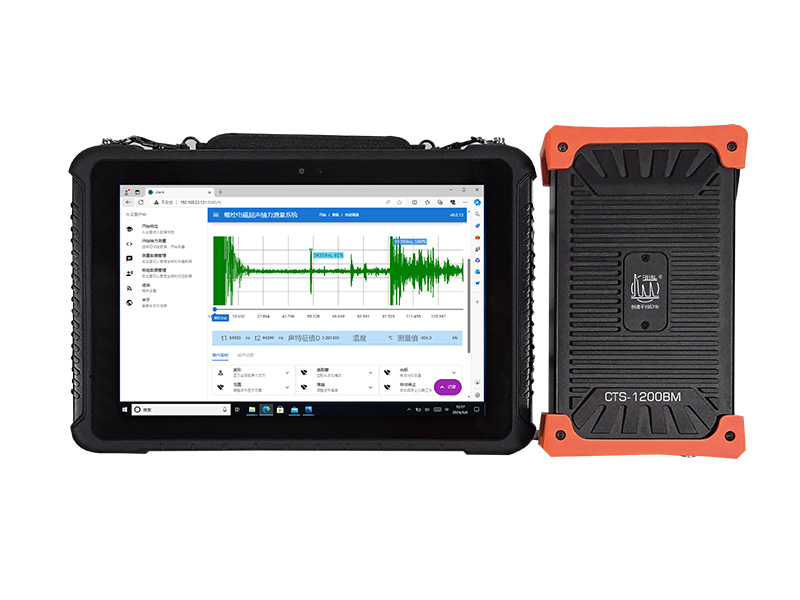

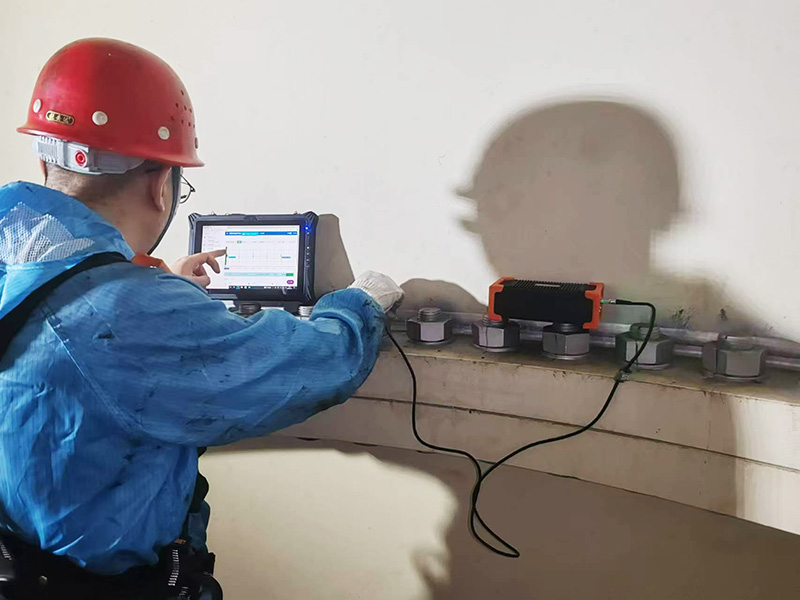

CTS-1200BM螺栓预紧力电磁超声测试系统是根据声弹性理论开发设计的专门用于预紧力测量的便携设备。系统采用电磁超声技术双波法，可对高强度螺栓进行原位预紧力测量，具有非接触、无需打磨、无需耦合剂的特点，测量方便、快捷、精度高，不受耦合剂等因素影响。广泛应用于风力发电、火力发电、建筑桥梁、铁路建设等行业的在役高强螺栓预紧力的测量、验收和巡检。
CTS-1200BM螺栓预紧力电磁超声测试系统是根据声弹性理论开发设计的专门用于预紧力测量的便携设备。系统采用电磁超声技术双波法，可对高强度螺栓进行原位预紧力测量，具有非接触、无需打磨、无需耦合剂的特点，测量方便、快捷、精度高，不受耦合剂等因素影响。广泛应用于风力发电、火力发电、建筑桥梁、铁路建设等行业的在役高强螺栓预紧力的测量、验收和巡检。
标定功能
能够对单根、多根螺栓进行标定，软件可以自动拟合出螺栓标定系数。
螺栓预紧力测量
能够自动测量螺栓预紧力，实时显示预紧力和声时值
电磁超声双波法测量
无需已知螺栓长度，可以对在役螺栓直接进行预紧力测量，操作简便快捷，测量精度高。
自动搜波
具备自动搜索横纵波，自动计算声时；同时具备手动选择测量。
巡检功能
可实现历史波形即预紧力对比功能。
数据存储与回放
能够对测量的数据形进行存储，能够对波形数据进行回放，以便后期进行复验。
温度补偿自动计算
能够根据不同温度下测量结果，自动计算材料温度补偿系数。
冻结功能
具备屏幕冻结功能，可直接截取当前屏幕显示数据情况。
数据分析
系统可自动显示雷达图，设置好轴力上下限后，自动识别超出上下限的螺栓编号，超出范围螺栓数量等参数。
自动出报告
测试完毕后，可以现场生成检测结果，无需再导出到电脑分析。
物理参数 | |
显示 | 终端设备（平板电脑） |
探头接口 | LEMO接口 |
其他接口 | USB 2.0；Wifi（通过USB口加载）；千兆网口；温度测量接口；IO接口 |
存储器 | 内部：DDR3 1GB+FLASH 32GB；外部: U盘 |
主机重量 | 约1.3kg（含电池） |
主机体积 | 约190mm×114mm×64mm |
电源 | AC:100V～240V 50Hz/60Hz |
充电 | 内部充电 |
电池时间 | 不小于5h |
语言 | 中文/英文 |
温度特性 | 工作温度：-20℃～45℃；储存温度：-40℃～60℃ |
防护等级 | 按IP54设计 |
测量误差 | <±1～5%（预紧力精度） |
采样率 | 1GHz/12bit |
重复检测精度 | ±1% 国标 |
适用范围 | M20～M64，长度100mm～1200mm（根据螺栓条件） |
测量效率 | <15 S/PCS |
增益 | 0.0～100.0dB |
检波 | 射频 |
报警 | 声、光报警 |
测量模式 | 峰值、过零 |
显示读数 | 预紧力、声时 |
时间分辩率 | 1ns |
辅助功能 | 温度补偿 |

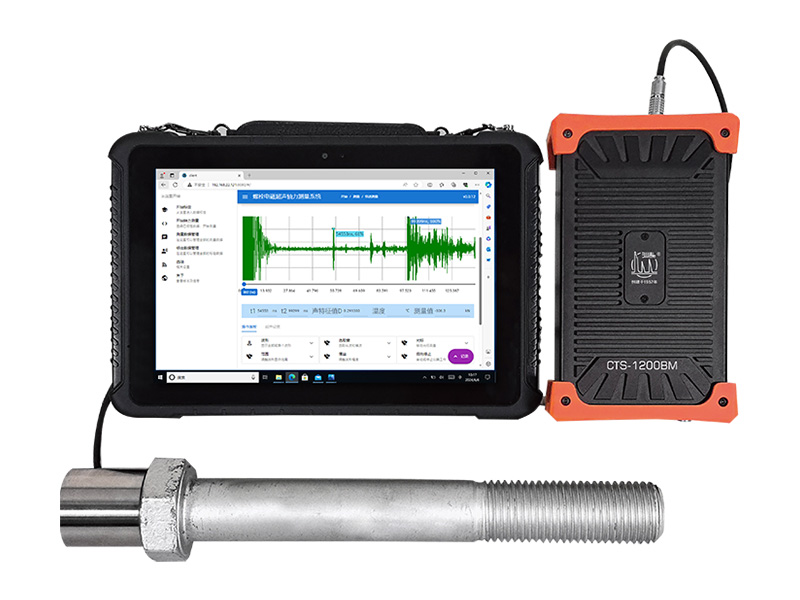

标准配置 | 电磁超声双波探头；热电偶探头；试块 |
软件功能 | |
测量功能 | 预紧力测量功能；巡检功能；温度测量功能 |
| 标定功能 | 螺栓声时-轴力标定功能 |
温度补偿功能 | 温度补偿功能 |
通道设置 | 单收发模式、一发一收模式 |
参数存储 | 不小于1000组螺栓参数 |
数据存储 | 不小于1000幅检测数据 |
成像性能 | 螺栓雷达图 |
数据管理 | 数据回放、数据导入、导出 |
通讯功能 | 支持网口、WIFI传输数据；支持U盘升级主机软件；支持连接终端设备（平板电脑） |
