• 相控阵平台：全新一代高性能相控阵硬件平台。
• 检测通道：具备 64:128 个相控阵检测通道，双通道 TOFD、双通道常规超声检测等功能，满足各种检测需求。
• 相控阵模块：具备焊缝检测、拼接 C 扫等多个专用相控阵检测模块。

• 全聚焦模块：仪器具备焊缝 3D、焊缝 4D、母材 4D 等多个高端成像检测模块。支持 3D TFM、3D PCI 算法实时切换成像。

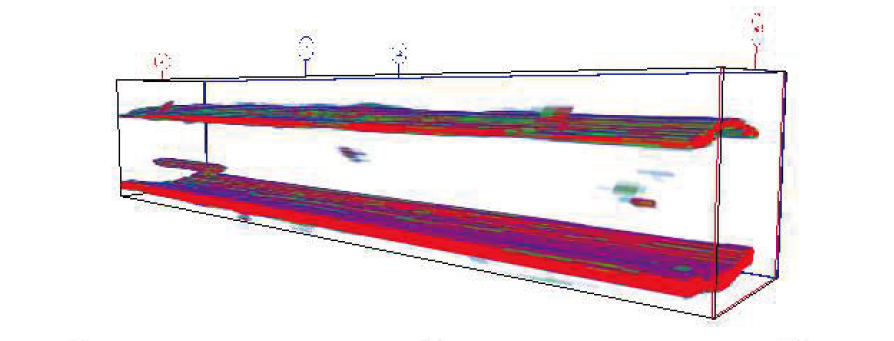

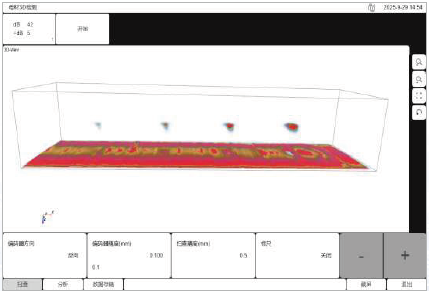

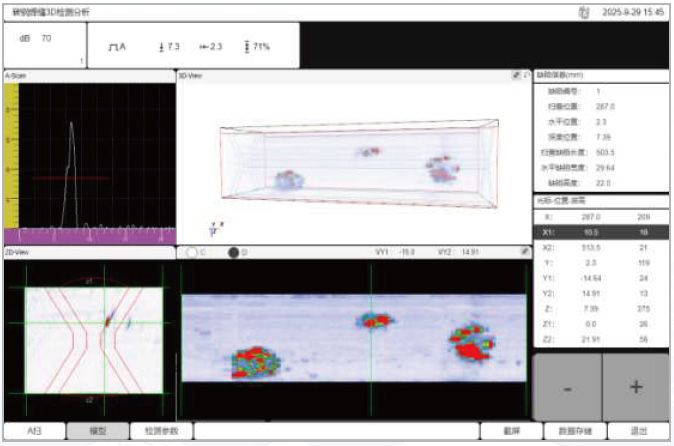

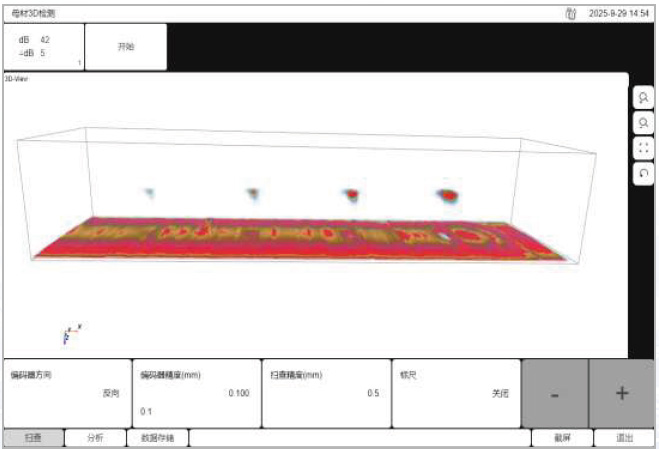

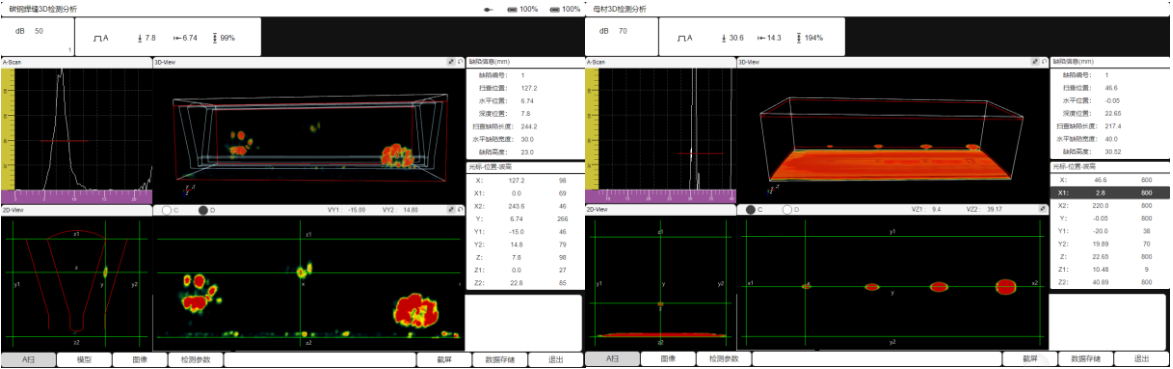

                                    焊缝4D 成像结果图                                                            钢板 4D 成像结果图

• TOFD 模块：具有工艺参数设置、探头模块参数设置功能，根据探头和工艺参数计算覆盖区域的相关参数，包括 PCS、扫查面覆盖、底面覆盖、声束夹角。

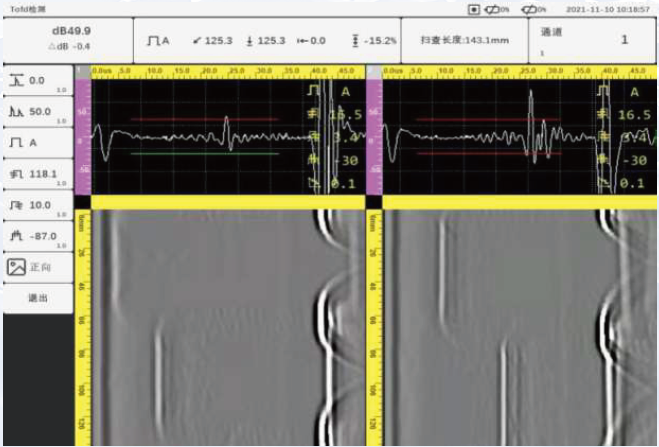

                         双通道 TOFD 成像结果图

• 全聚焦图像帧率：实时帧率高达 100fps，聚焦点数高达 100 万点。
• 常规模块：主要功能：A 型波显示；闸门声程、水平、深度、幅度；声速、延时、零点设置；波形冻结；DAC 曲线；自动增益；单发单收模式；一发一收模式；脉冲宽度、发射电压设置；波速选择；通道参数存储、调用。
• 相控阵校准：支持 ACG 和 TCG 曲线补偿功能（TCG 可记录 16 点），解决扇形扫查时能量分布不均匀及测量误差等问题。全聚焦模块更支持基于三维超声测量的自动场校准补偿功能，校准过程简单高效，校准结果精确有效。取得三维超声测量的自动场校准补偿功能发明专利。

• 全聚焦多模态同显：支持多种模态全聚焦同屏显示功能。

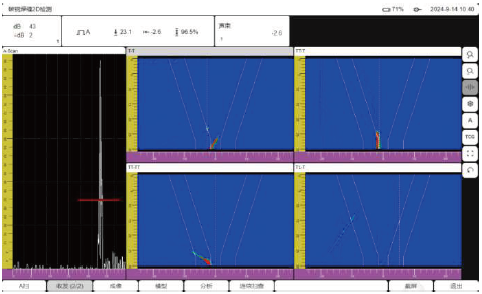

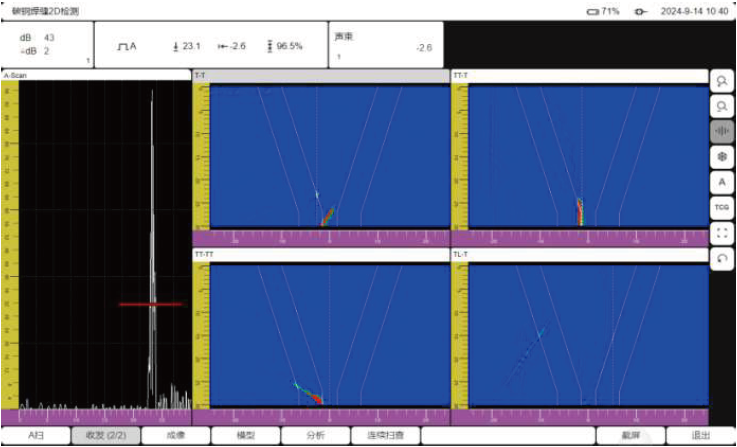

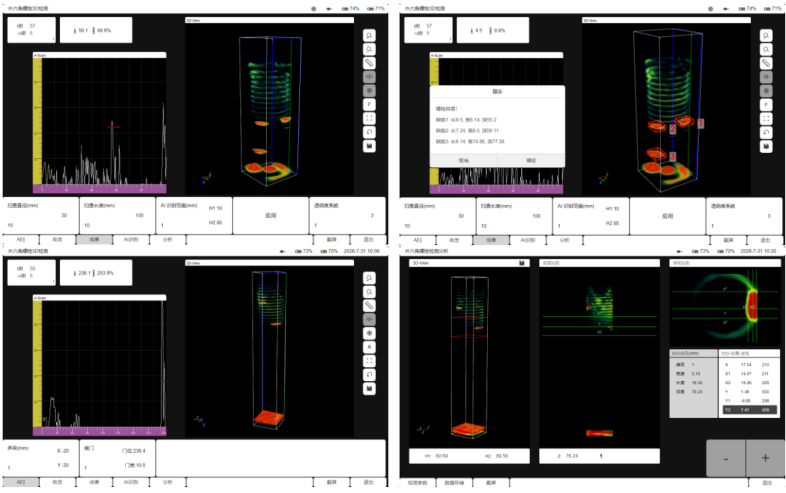

                           四种全聚焦模式同显结果图

• 多模态全聚焦融合成像：集成多模态全聚焦及模态间超声影像融合，引领 AUT 技术新方向。并取得相关发明专利。

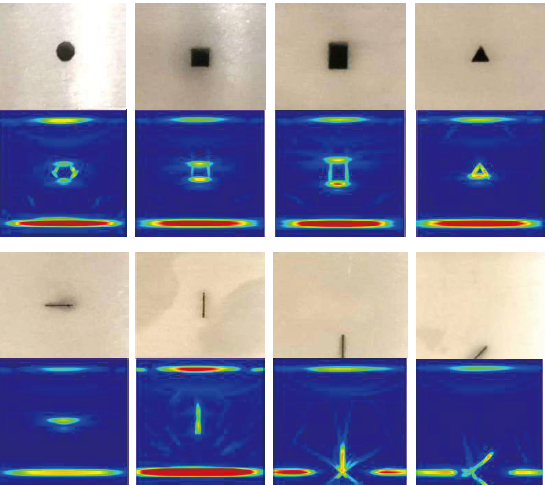

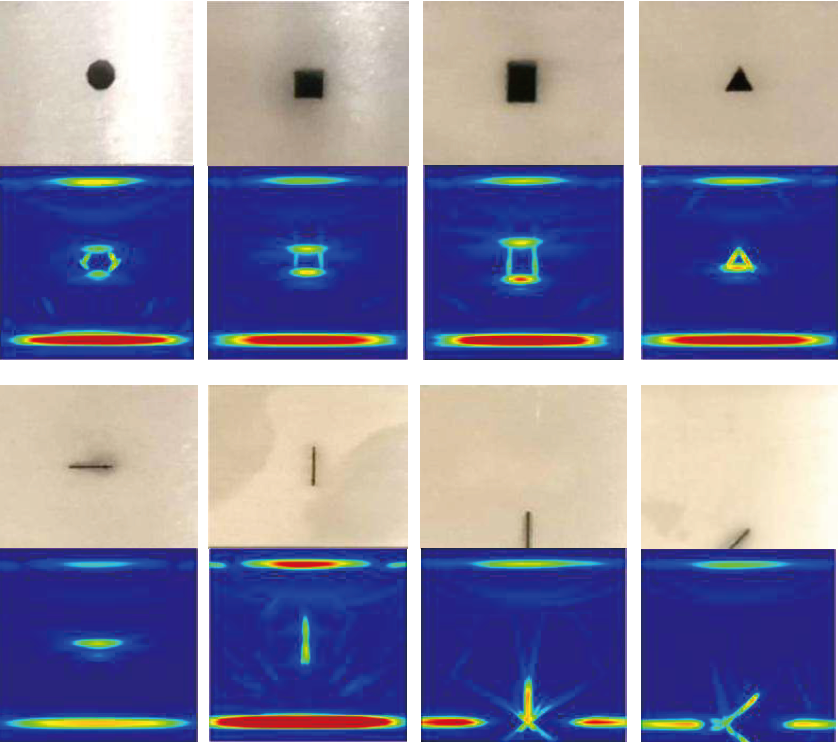

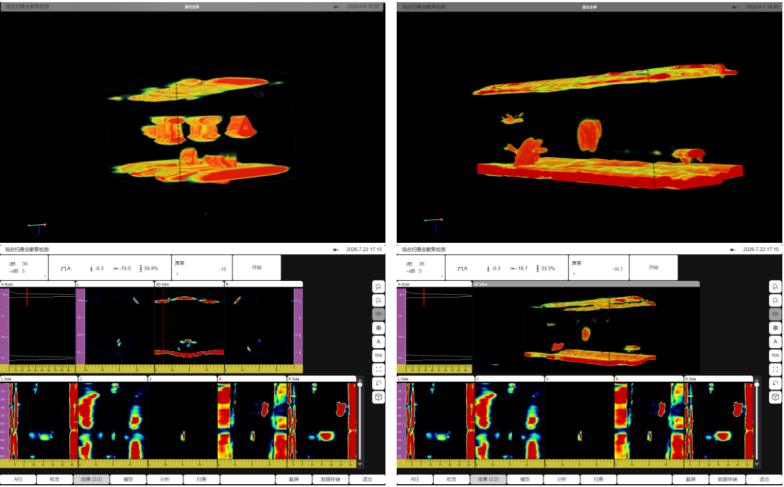

                           各类型缺陷的多模式融合成像结果图

• 工艺设计：具备 3D 工艺仿真模型，支持 CAD 软件编辑工件尺寸导入仪器，直接调用工件形状，也支持用户定制专属检测工艺，提供全套解决方案。

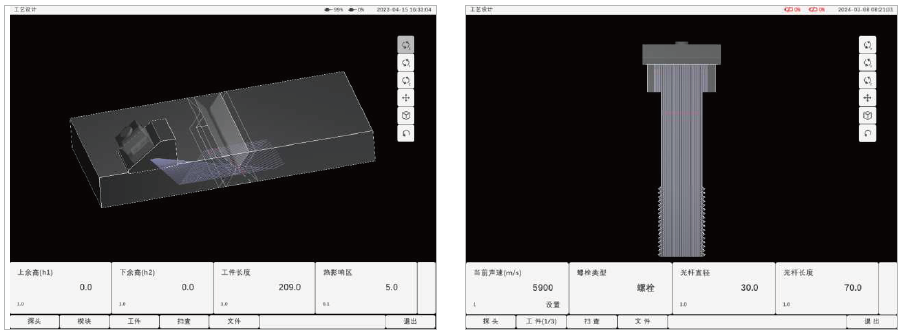

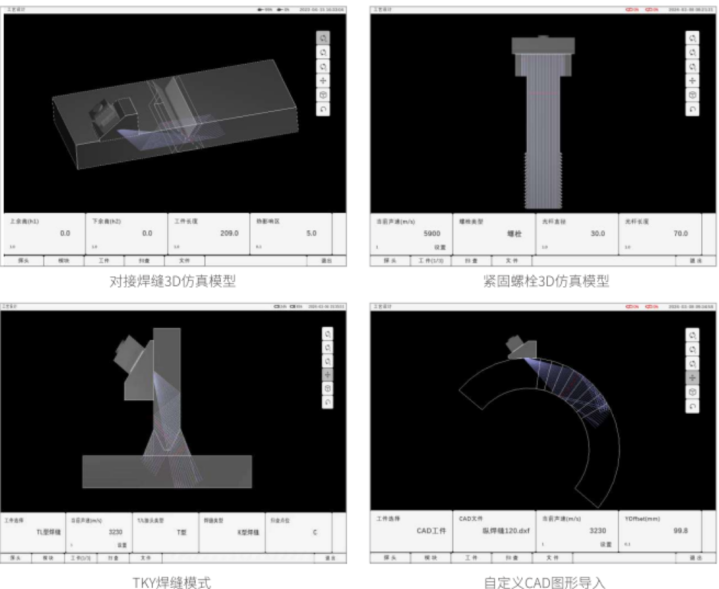

                                     对接焊缝 3D 仿真模型                                                          紧固螺栓 3D 仿真模型

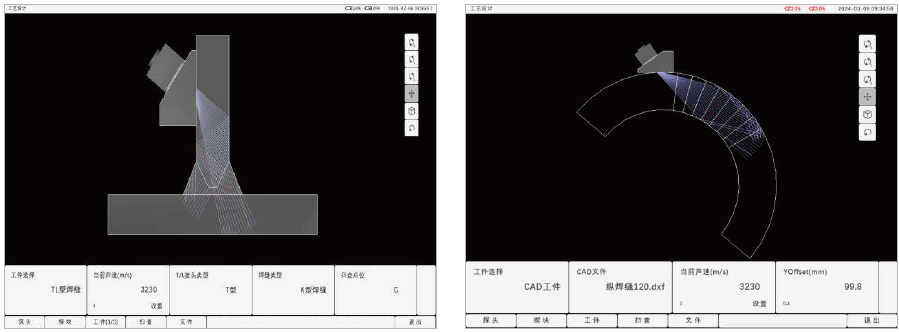

                                       TKY焊缝模式                                                                      自定义CAD图形导入
