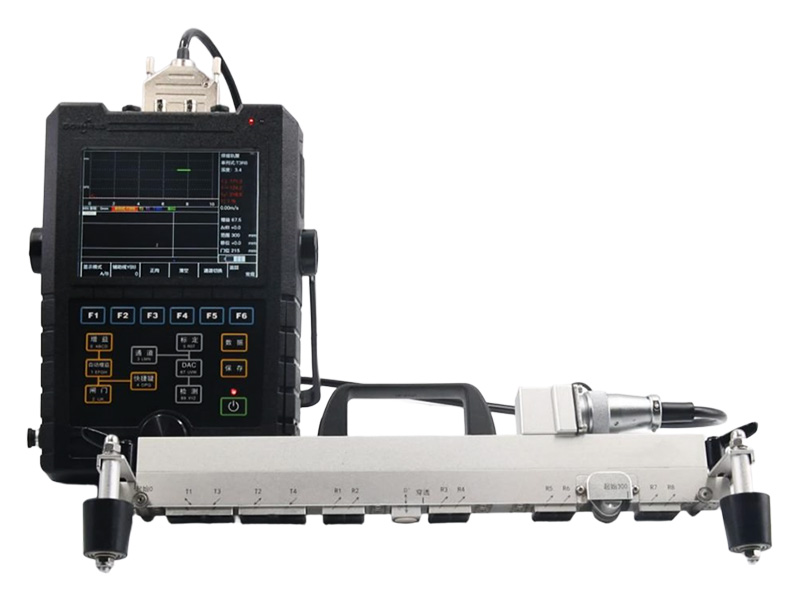

钢轨焊缝超声波探伤仪（阵列焊缝版）CTS-1010
分享：
CTS-1010钢轨焊缝超声波探伤仪，通过接口转换升级，可以连接专用阵列扫查器进行检测，实现钢轨焊缝轨头和轨腰的全覆盖检测，扫查工作通过扫查器进行连续扫查存储，数据全程记录。
网页内容可能因为网页更新周期原因，内容更新可能有延迟，产品的具体参数以实际交付产品为准。
产品介绍
CTS-1010钢轨焊缝超声波探伤仪，通过接口转换升级，可以连接专用阵列扫查器进行检测，实现钢轨焊缝轨头和轨腰的全覆盖检测，扫查工作通过扫查器进行连续扫查存储，数据全程记录。
配套扫查器

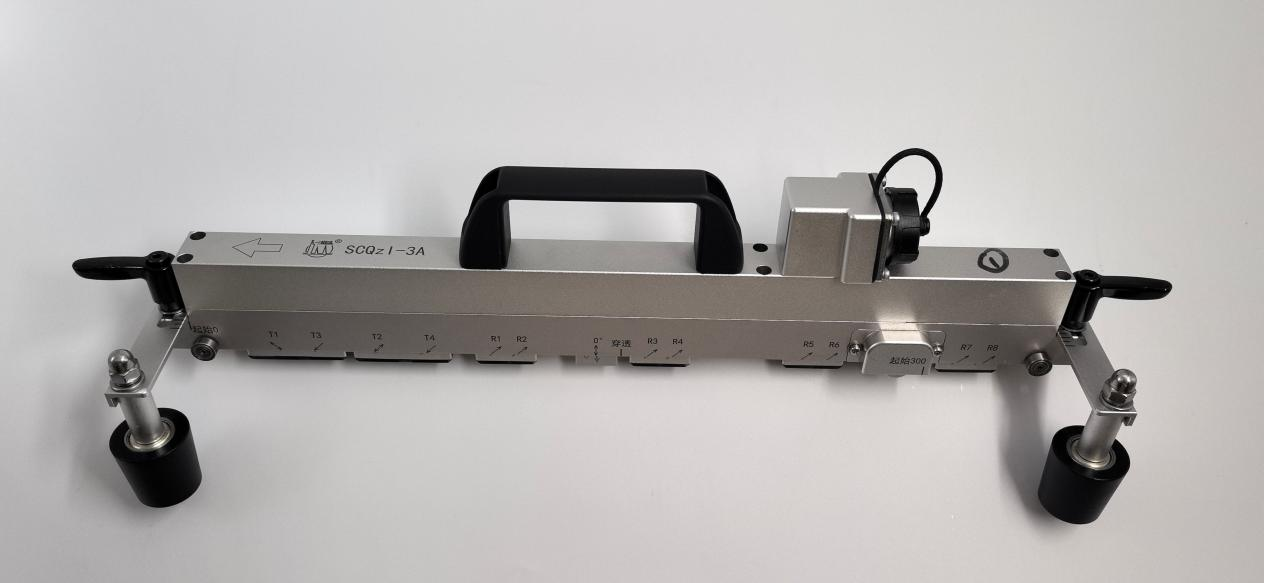

SCQzl-3A轨腰阵列扫查器

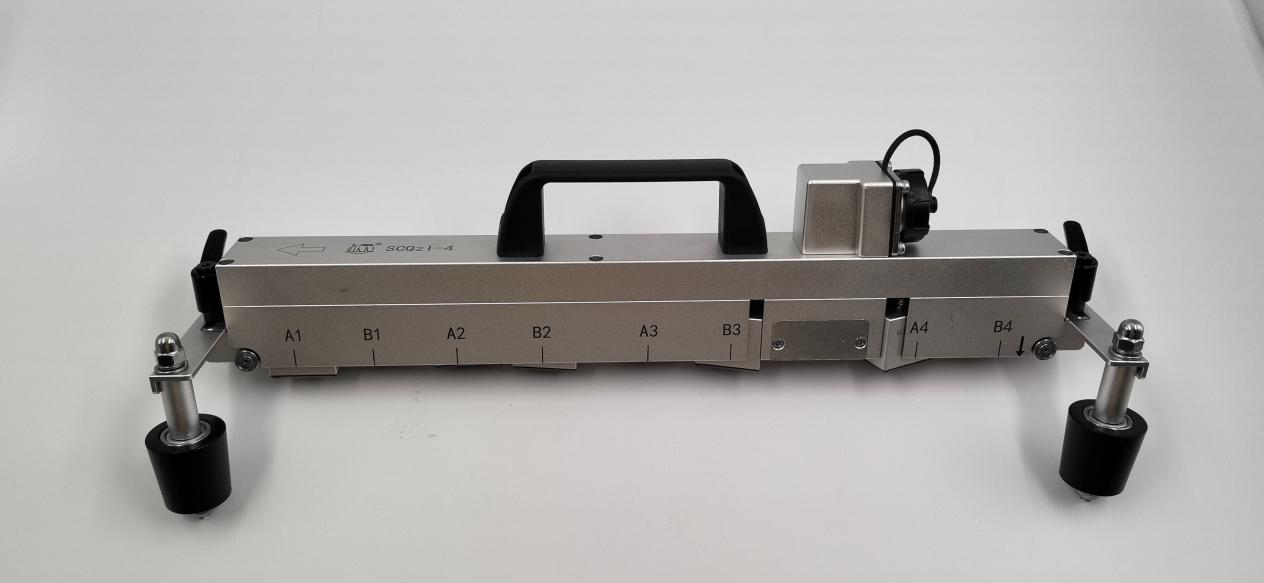

SCQzl-4轨头阵列扫查器
功能特点
具备焊缝轨头阵列扫查功能，采用8个不同角度的探头进行自发自收模式实现焊缝轨头区域的全覆盖检测。
具备焊缝轨腰阵列扫查功能，采用3发9收组成串列式阵列探头，同时提供0°、K0.8单收发探头（双向）、穿透，实现串列式阵列探伤和脉冲反射式探伤同时进行，满足轨腰区域的全覆盖检测。
阵列扫查器中各个通道的灵敏度可以统一调节，也可独立调节灵敏度偏差，有效保证各个通道检测灵敏度的一致性。
阵列扫查器中各个探头提供检查功能模块，检测人员快速排查各个探头的性能好坏。
具有AB同显功能，可提供报警声音及报警指示灯提示。
具备探头失耦报警提示功能（针对具有自发自收功能的探头）。
具有视频监控功能。
性能指标
| 指标类型 | 详细参数 |
| 适应钢轨类型 | 43Kg/m～75Kg/m |
| 仪器通道 | 8发16收 |
| 探测范围 | 0.0～100000mm (钢纵波） |
| 重复频率 | 独立通道 400 Hz；阵列扫查 100 Hz |
| 衰减器 | 总量 110dB；步进 0.1dB，每变化 12dB，误差不超过 1dB |
| 带宽 | 宽带：0.5～10MHz，窄带：1.5～4.5MHz |
| 发射电压 | 负方波，50-250V |
| 脉冲宽度 | 30-1000ns |
| 灵敏度余量 | ≥60dB (200Φ2平底孔） |
| 分辨力 | ≥26dB(2.5MHz，直探头纵波） |
| 动态范围 | ≥32dB |
| 抑制 | 0～90% |
| 垂直线性误差 | ≤3% |
| 水平线性误差 | ≤0.4% |
| 阻塞范围 | ≤10mm |
| 采样频率 | 100MHz |
| 环境温度 | -15℃～45℃ |
| 存储温度 | -20℃～60℃ |
| 相对湿度 | 20%RH～90%RH |
| 接口 | 常规探头接口：T、R；编码器接口：1个；阵列扫查器接口：1个；USB接口：1个 |
| 显示方式 | A显、B显、C显，同屏显示 |
| 扫查时间 | ≤1分钟（轨头）、≤1分钟（轨腰） |
| 轨腰扫查功能 | 集成单K0、K0.8、穿透；3发9收的K0.8串列式 |
| 轨头扫查功能 | 集成 8 个单K2.5探头 |
| 灵敏度校准 | 各通道灵敏度统一调节和各通道单独灵敏度偏差调节 |
| 通道检查 | 具备串列式接收探头检查功能 |
| 伤损定位 | 提供伤损定位功能，通过B扫视图进行测量伤损位置 |
| DAC曲线 | 不少于12套DAC曲线 |
| 参数保存 | 不少于12套用户参数 |
| 数据保存 | 采用编码器定位记录，全程采集A显示、B显、参数调节、探伤时间等全部信息 |
| 颜色选择 | 根据客户需求，可以进行多种颜色设置 |
| 工作时间 | 8小时 |
| 缺陷检出能力 | YN-1疑难试块缺陷100%检出 |
应用领域

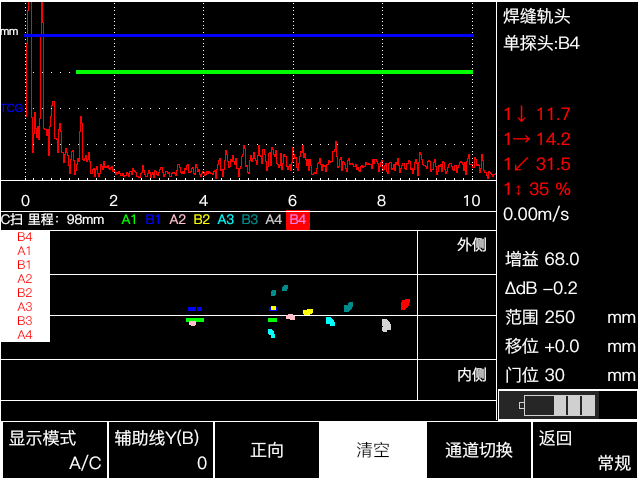

轨头试块B扫图像（轨头扫查器）

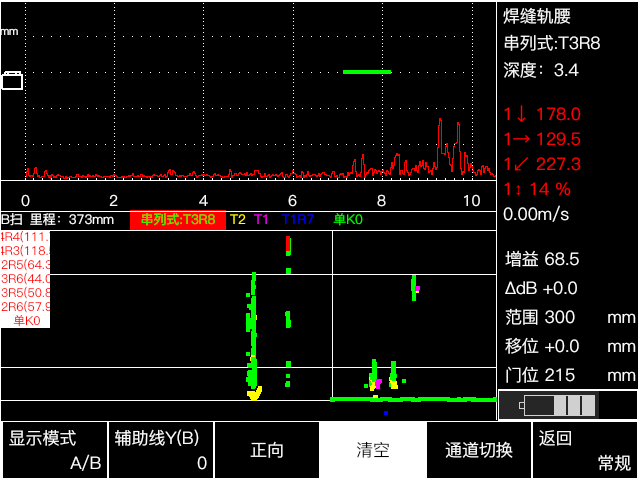

综合试块B扫图像（轨腰扫查器）
