目前国内唯一掌握TOFD探头、TOFD仪器及配套扫查架自主设计、制造的厂家。经大量的测试对比，其性能和功能极具竞争力，充分体现了设备成套设计和制造所带来的先进性和优越性。

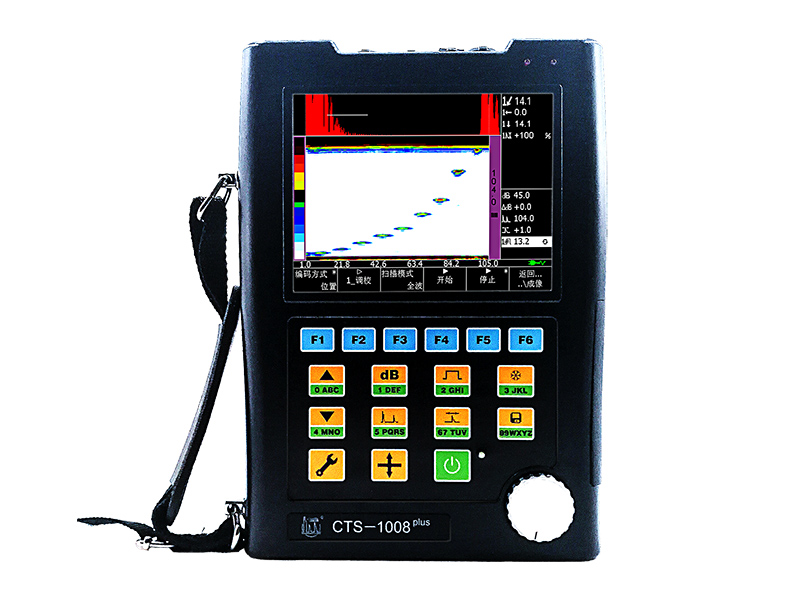

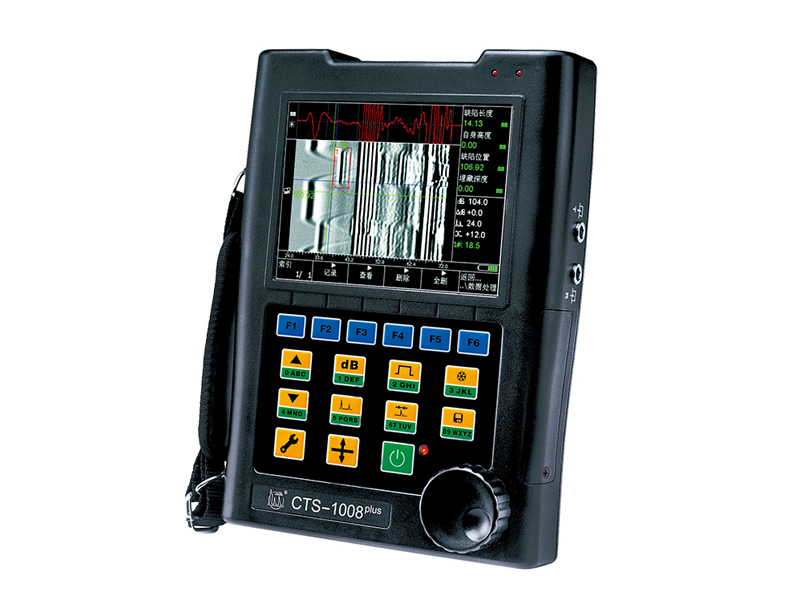

CTS-1008plus便携式超声探伤仪成功地将常规PE检测的高级性能和TOFD成像检测技术完美结合在一起。其常规PE检测支持通用的脉冲反射式超声探伤，性能优异、功能强大实用、具备多种高级性能和支持多种检测标准及应用；而TOFD成像检测技术则是利用超声衍射时差技术工作，配备本公司研制的复合材料探头，对缺陷具有检出率高，定量定位精度高，检测简单快捷，检测效率高等特点；同时该款仪器还可以外接多款扫查设备:SCQcscan-1、SCQtofd-1、SCQtofd-2，支持B、C、D等多种成像方式。整机重量仅1.4kg，是目前国内重量最轻的TOFD检测仪，完全满足您便携式移动检测及各种特殊检测场合的作业需要。
TOFD成像技术(详情见技术参数)。
支持常规PE扫查后，TOFD复核、精确测量缺陷尺寸和轮廓，评估缺陷特性及走向；支持TOFD成像后，常规PE确认。
测量分辨率0.1mm，最小显示范围2mm。
工作频率0.5-20MHz，灵敏度余量高达62dB，低频更有更佳的信噪比。
高亮度、高分辨率(640x480) 彩色TFT液晶显示屏，实现最佳的读测结果，国内手持仪器无出其右。
带有调节选项的高性能脉冲方波发生器，和探头实现最佳的匹配(可实现无感线圈探头的优良激励)无论是检测高衰减材料还是薄工件均能带来最优的性能。方波发生器电压极性可提供正、负两种，亦可同时提供负方波和负尖脉冲。
体积小，重量轻，锂电池供电，可连续工作6小时以上。
具备LAN网络接口，实现数据的远程传输及仪器控制。当仪器做为方波发生器时，可提供对仪器参数的控制。
两维增量型编码器接口，实现精确的位置检测成像(B、C、D扫)。
同步模拟RF波形输出，输出阻抗50Ω，可做为数据采集及探头测试的信号源。
高速USB接口，可外接U盘实现数据的存储和转存；外挂鼠标能实现对图像化检测结果实现精确的分析。
内置充电功能；电池、直流供电自动检测显示；充电、供电自动切换，充电温度双重保护；应用户需求可配外置充电器。
多种软件功能覆盖检测的方方面面；独特的、独创性的键盘及万能旋钮调节方式，使探伤倍感轻松无忧；人性化的菜单设计、多种输入法输入方式、中英文语言菜单等。
自动测试探头频率、自动优化方波宽度，实现探头和仪器的最优配合。
图像化厚度报警功能、波形连续存储功能及多种波形测量模式。
自动测量仪器指标功能及波峰自动搜索功能。
报警时闸门内波形颜色改变、DAC曲线报警颜色提醒、DAC曲线自动延伸。
增加API 5UE 和 AWS D1.1功能。
脉冲类型 | 正方波脉冲，幅度及宽度可调 |
脉冲前沿 | <10ns（200V 200ns） |
脉冲宽度 | 30～1000ns连续可调，5ns步进，高频时自动优化为脉冲激励 |
脉冲幅度 | 发射电压25V～250V连续可调，25V步进 |
阻抗 | 400、80Ω |
重复频率 | 25～800Hz可调节 |
检波方式 | 数字检波 |
频带宽度 | 0.5～20MHz（宽带）、1～5MHz（窄带） |
动态范围 | >32dB |
垂直线性误差 | <3% |
水平线性误差 | <0.2% |
分辨力 | >36dB(5P14) |
灵敏度余量 | >62dB(200mmΦ2平底孔) |
波形显示方式 | 射频波 |
声速范围 | 1000～15000m/s |
检测范围 | 2.0～10000mm (钢纵波)。连续可调，最小步进值 0.1mm |
脉冲移位 | 脉冲移位: -7.5～3000μs |
触发方式 | 编码器触发（最大分辨力0.125mm） |
等效输入噪声 | 20×10-9 V/√HZ |
衰减精度 | <±1dB/20dB |
成像模式 | 根据仪器的设置和扫查方式显示B扫、D扫、TOFD成像 |
记录方法 | 完全原始数据记录 |
扫查长度 | 单次最长5m，自动滚屏多次无限制 |
最小检测厚度 | >6mm，需配合本司探头 |
扫查架 | 手动、手推、磁吸、可为用户定做 |
探头 | 复合材料，详细参数见规格表 |
在线/离线数据分析 | 恢复和回放扫查记录的A扫波形；缺陷尺寸和轮廓、缺陷标记及记录；直通波拉直、底波拉直、差分、对比度调整、SAFT(离线) |
数据报告 | 直接打印校验表、A扫波形、B扫图像、D扫图像、TOFD图像 |
接口 | LAN、USB、两维编码器 |
控制 | 前面板、旋钮、鼠标、键盘 |
可外接设备 | USB、键盘、鼠标，U盘 |
TOFD探头性能及规格
规格:
频率 | 晶片尺寸 | 接口 | 配套斜块 |
10MHz | 3mm | L5兼容microdot 插头 | 按用户需要定做，常规45、60、70度 |
10MHz | 6mm | ||
5MHz | 12mm | ||
5MHz | 6mm | ||
2.5MHz | 12mm | ||
2.5MHz | 6mm | ||
1MHz | 20mm |

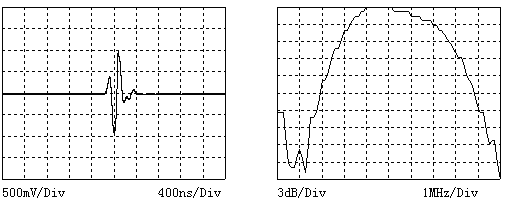

性能:（以5MHZ 6mm为例）
探头 | 测试设备 |
测试条件 | 测试结果 |
TOFD图像实用处理技术（图片做了缩小处理）

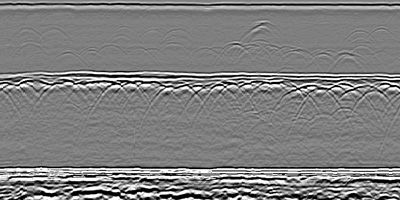

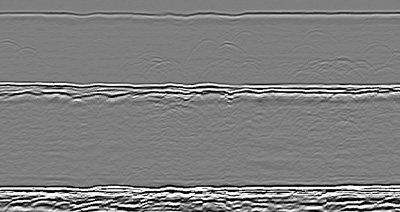

一、合成孔径聚焦（SAFT）
SAFT处理前 SAFT处理后

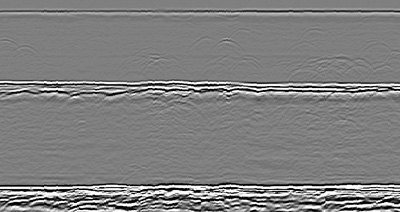

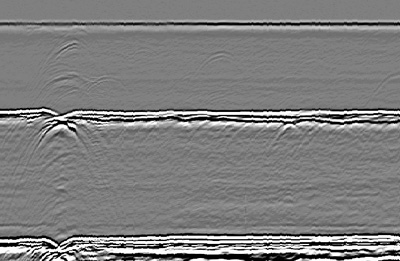

二、拉直
拉直前 拉直后

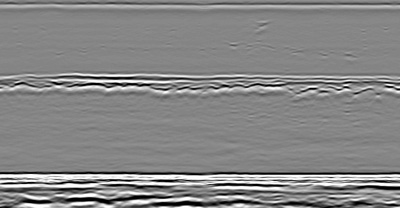

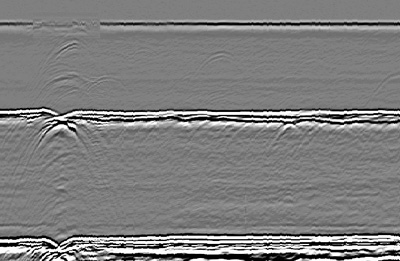

三、差分
差分前 差分后
常规超声检测（PE）性能参数
脉冲类型 | 正方波脉冲，幅度及宽度可调 |
脉冲前沿 | <10ns（200V 200ns） |
脉冲宽度 | 30～1000ns连续可调，5ns步进，高频时自动优化为脉冲激励 |
脉冲幅度 | 发射电压25V～250V连续可调，25V步进 |
阻抗 | 400、80Ω |
工作方式 | 单、双 |
增益范围 | 0.0～110.0dB。步进值：0.1、1.0、2.0、6.0dB。0.1dB档提供智能加速调节功能 |
重复频率 | 25～1000Hz可调节 |
检波方式 | 硬件检波正波、负波、全波、射频波 |
频带宽度 | 0.5～20MHz（宽带）、1～5MHz（窄带） |
动态范围 | >32dB |
垂直线性误差 | <3% |
水平线性误差 | <0.2% |
分辨力 | >36 dB(5P14) |
灵敏度余量 | >62dB(200mmΦ2平底孔) |
声速范围 | 500～15000m/s |
检测范围 | 2.0～10000mm (钢纵波)。连续可调，最小步进值 0.1mm |
脉冲移位 | 脉冲移位: -7.5～3000μs |
报警器 | 两路硬件驱动实时报警信号，可选：进波报警、失波报警、最小厚度报警、DAC曲线报警；报警信号可选蜂鸣器（声）、发光二极管（光） |
衰减精度 | <±1dB/20dB |
探头零值 | 0～999.9μs |
抑制 | (0-99)% 不影响线性与增益 |
RF输出阻抗 | 50Ω |
同步采集输出模式 | 集电极开路（OC门） |
电噪电平 | <10%（250mm，钢纵波，窄带） |
接口 | C6探头接口、USB HOST、LAN、 RF OUT、两维编码器接口 |
电源 | 大容量锂电池，可工作6小时以上；内置充电器 |
环境温度 | -30～50℃ |
相对湿度 | (20-95)%RH |
重量 | 1.4kg(含电池) |
