产品介绍

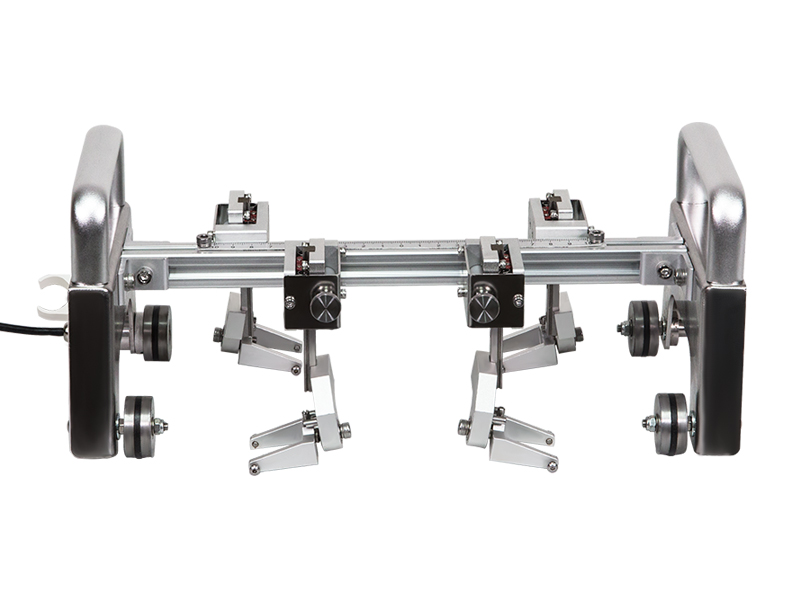

SCQpb-1平板扫查器是本公司新研制的用于焊缝等进行TOFD和相控阵检测的专用扫查器。
功能特点
工字型结构设计，双把手推动，操作简便。
4个磁吸轮吸附，行走稳定。
编码器轮及磁吸轮与探头入射点中心设计成同一直线，耦合压力稳定，有效减少端部扫查盲区，适应管道检测。
编码器机构同轴设计，定位精度高。
探头夹持机构具有限位装置，扫查器放置及现场应用方便。
PCS调节具有刻度标尺对应，快速调节PCS。
可根据用户提供固定式或可自由调节的探头夹具，满足多种探头类型的使用。
规格参数
| 规格参数 | |
| 最大兼容检测管径 | 管道外径≧250mm管道内径≧550mm |
| 扫查精度 | 0.21mm |
| 探头高度自适应调整范围 | 20mm |
| PCS调整范围 | 16～220mm（可定制） |
| 设备重量 | 约2.2kg |
| 外形尺寸 | 长370mm×宽170mm×高160mm |
应用领域
- ◇球罐焊缝、大型管道环焊缝、平板对接焊缝等工件的检测。
- ◇可满足双通道TOFD检测、单通道TOFD和双通道相控阵的检测。
