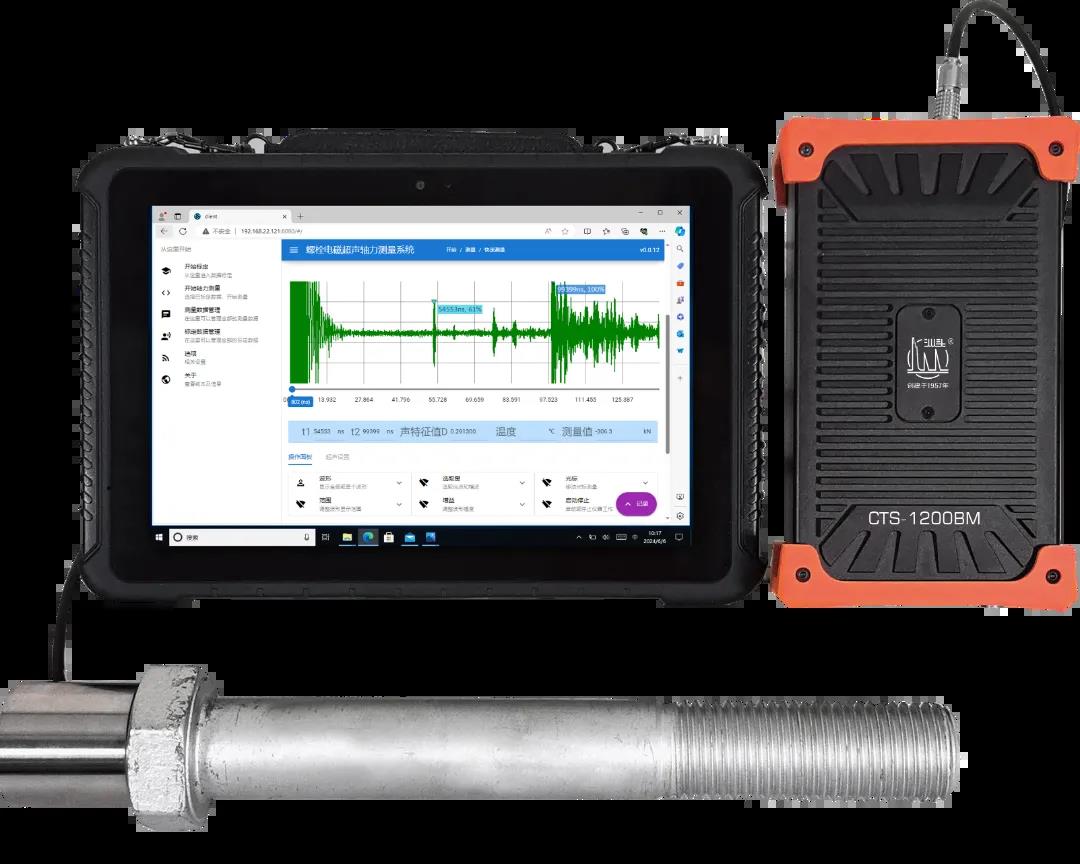

CTS-1200BM型螺栓预紧力测试系统
螺栓的预紧力是指在螺栓拧紧过程中施加的拉伸力，适当的预紧力可以确保螺栓连接的紧固强度，防止松动或失效。
利用超声波在螺栓中传播时声速随应力变化的特性，通过测量超声波在螺栓中传播的时间变化，间接计算出螺栓的轴力（即预紧力）。CTS-1200BM型螺栓预紧力测试系统同时采用横波和纵波两种波形进行轴力测量，利用两者对轴力敏感性的差异，通过算法优化消除了螺栓长度等变量的影响，提高了测量的准确性和稳定性。

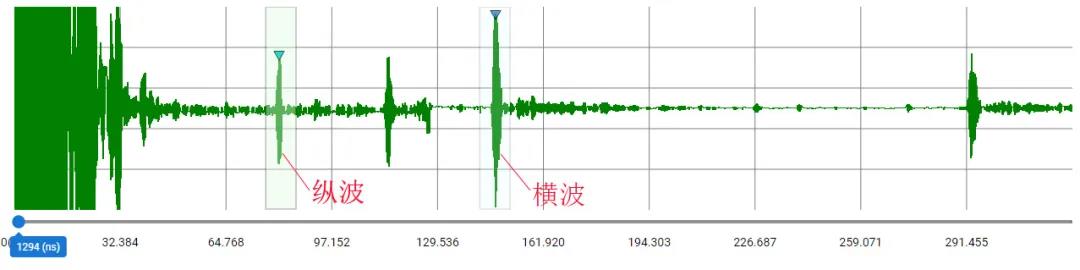

双波法对螺栓预紧力测量波形图

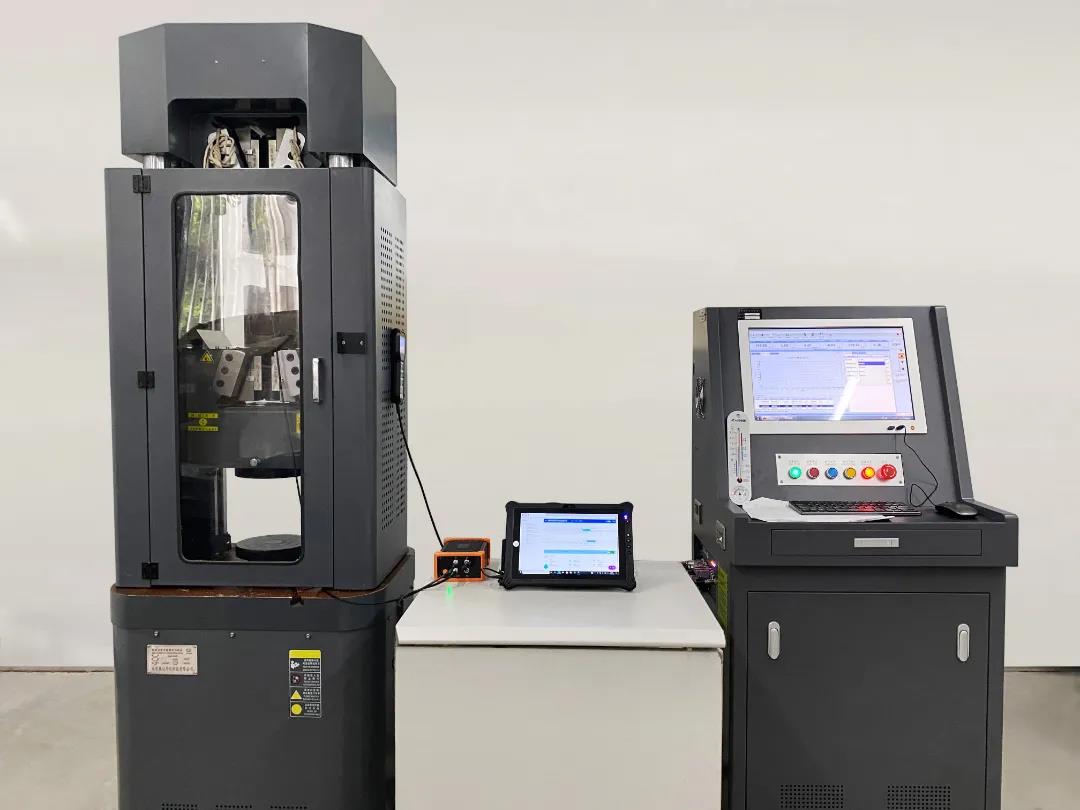

螺栓预紧力测试试验
为验证CTS-1200BM型螺栓预紧力测试系统的可靠性和准确性，汕头超声进行了大量的实验验证，螺栓规格主要包括M30(六角)、M30(双头)、M36(六角)、M36(双头)、M56、M64等。

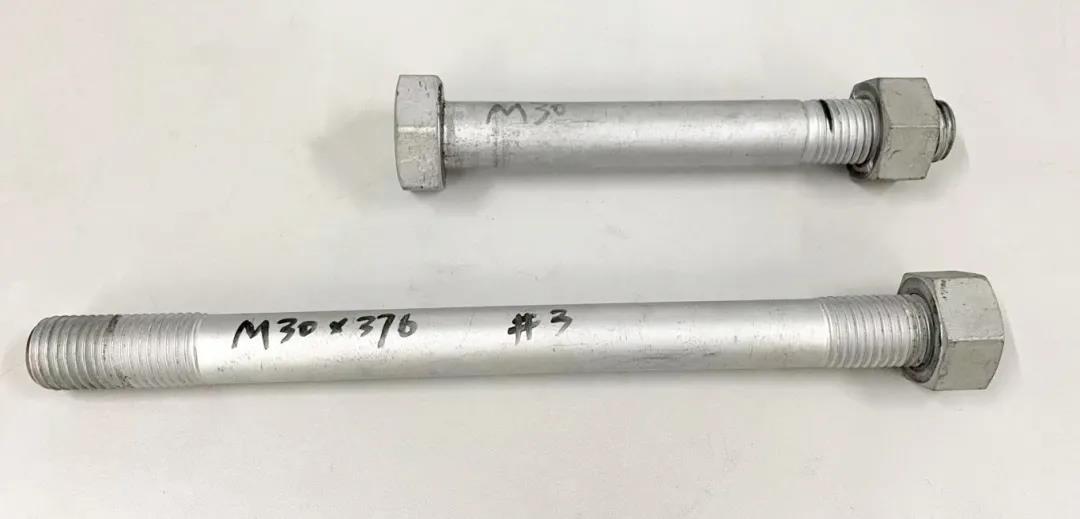

M30(六角)、M30(双头)螺栓图

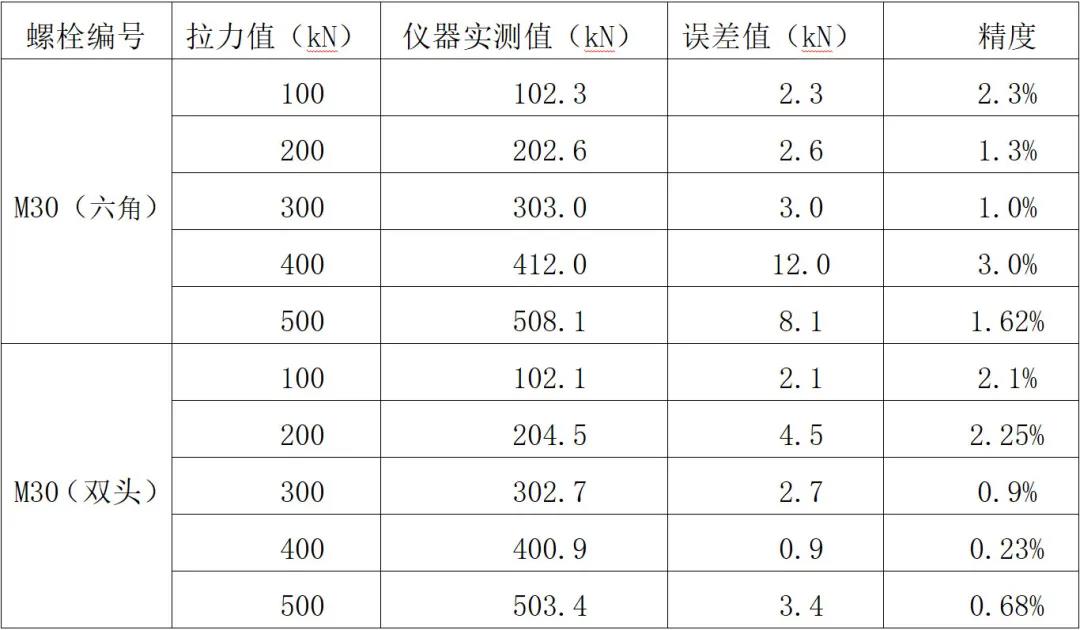

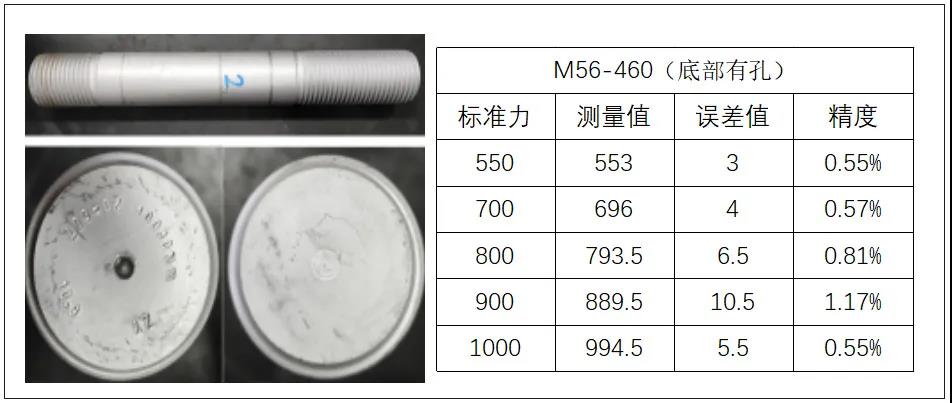

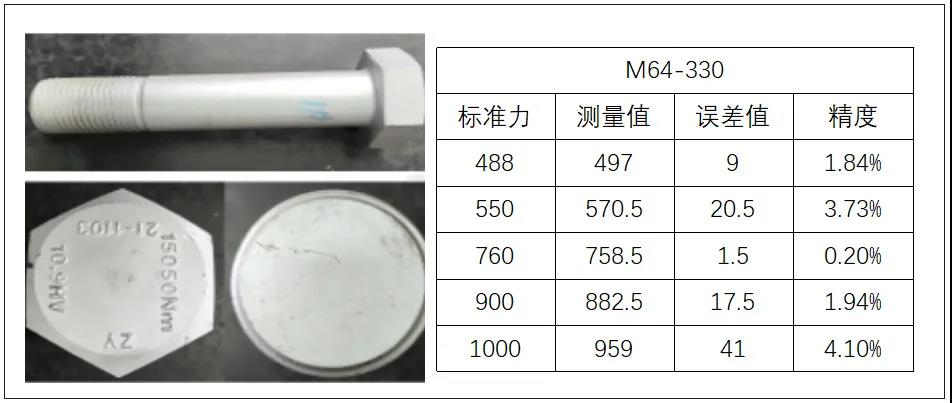

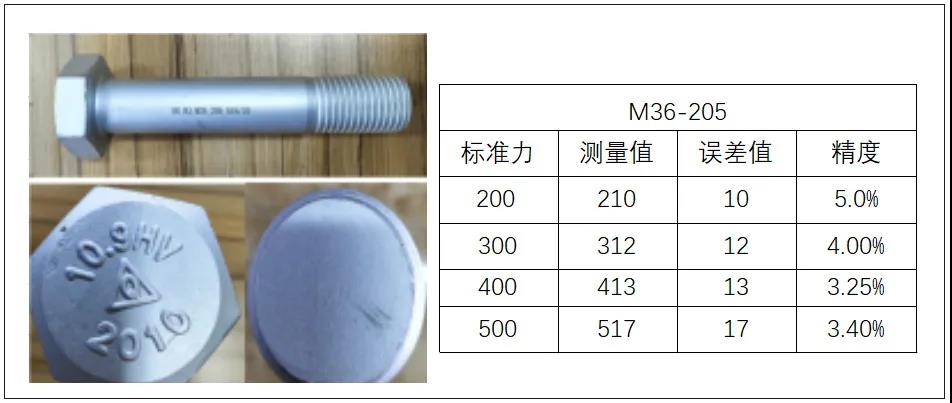

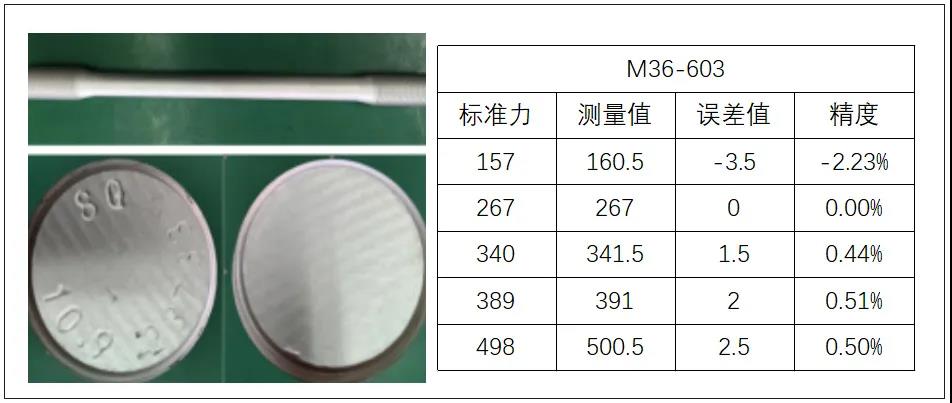

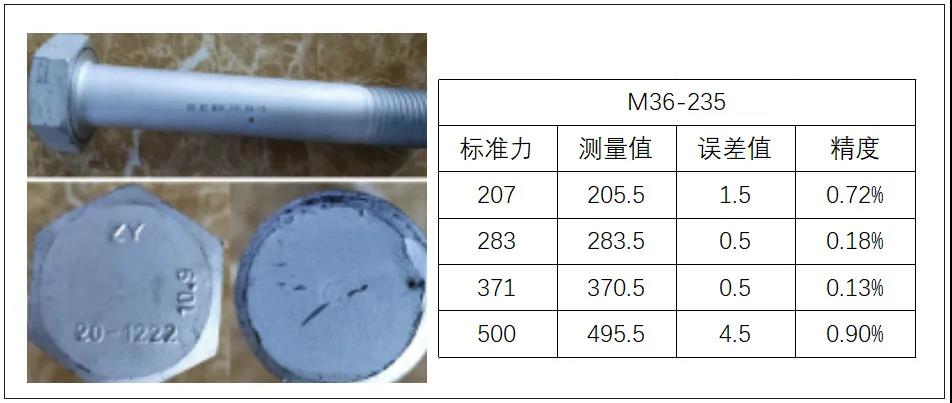

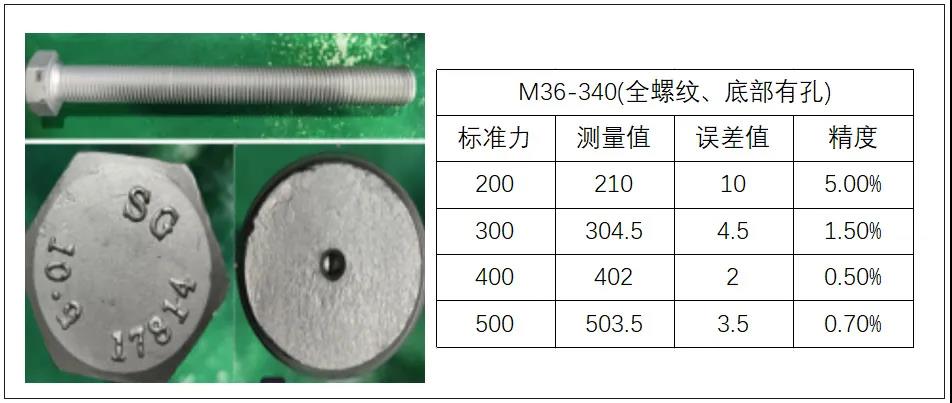

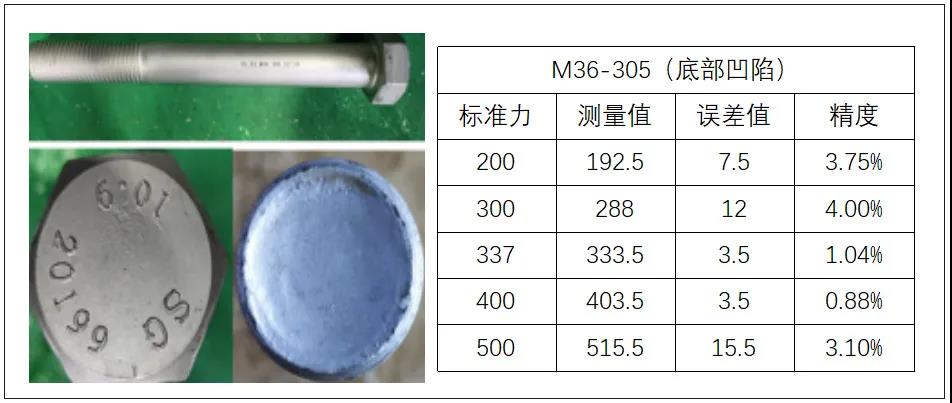

实验数据表

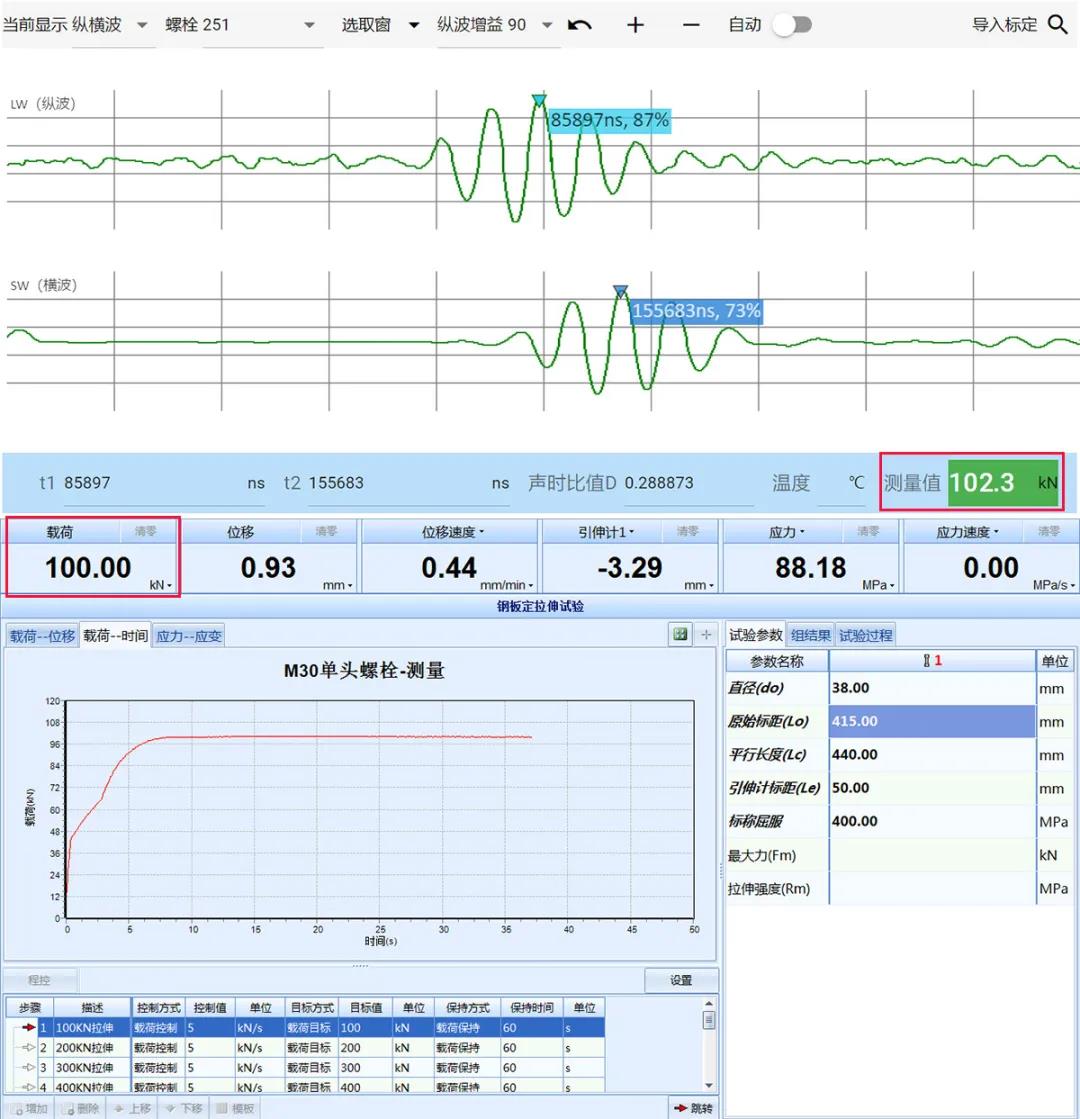

M30(六角)螺栓100kN预紧力测量

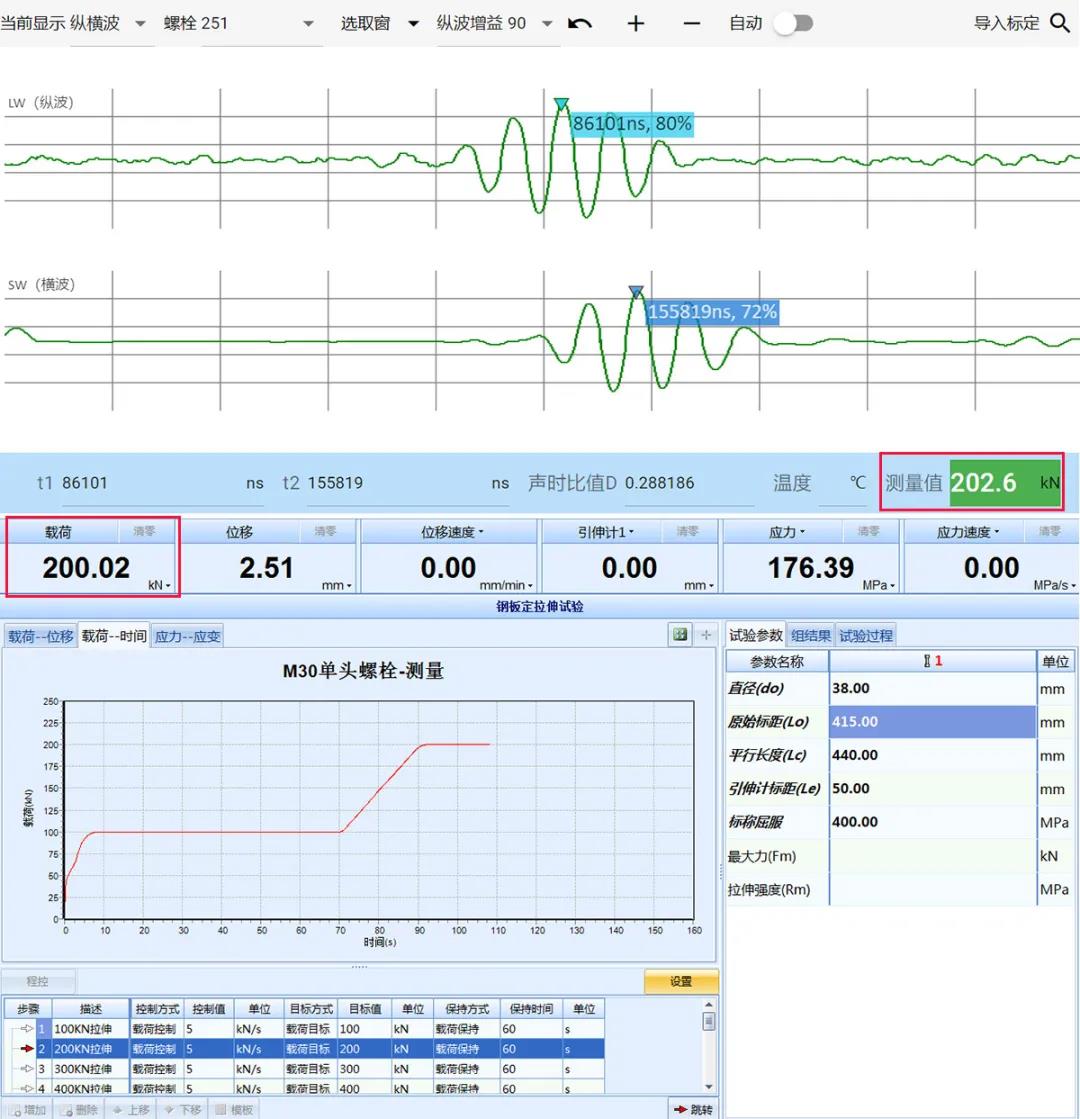

M30(六角)螺栓100kN预紧力测量

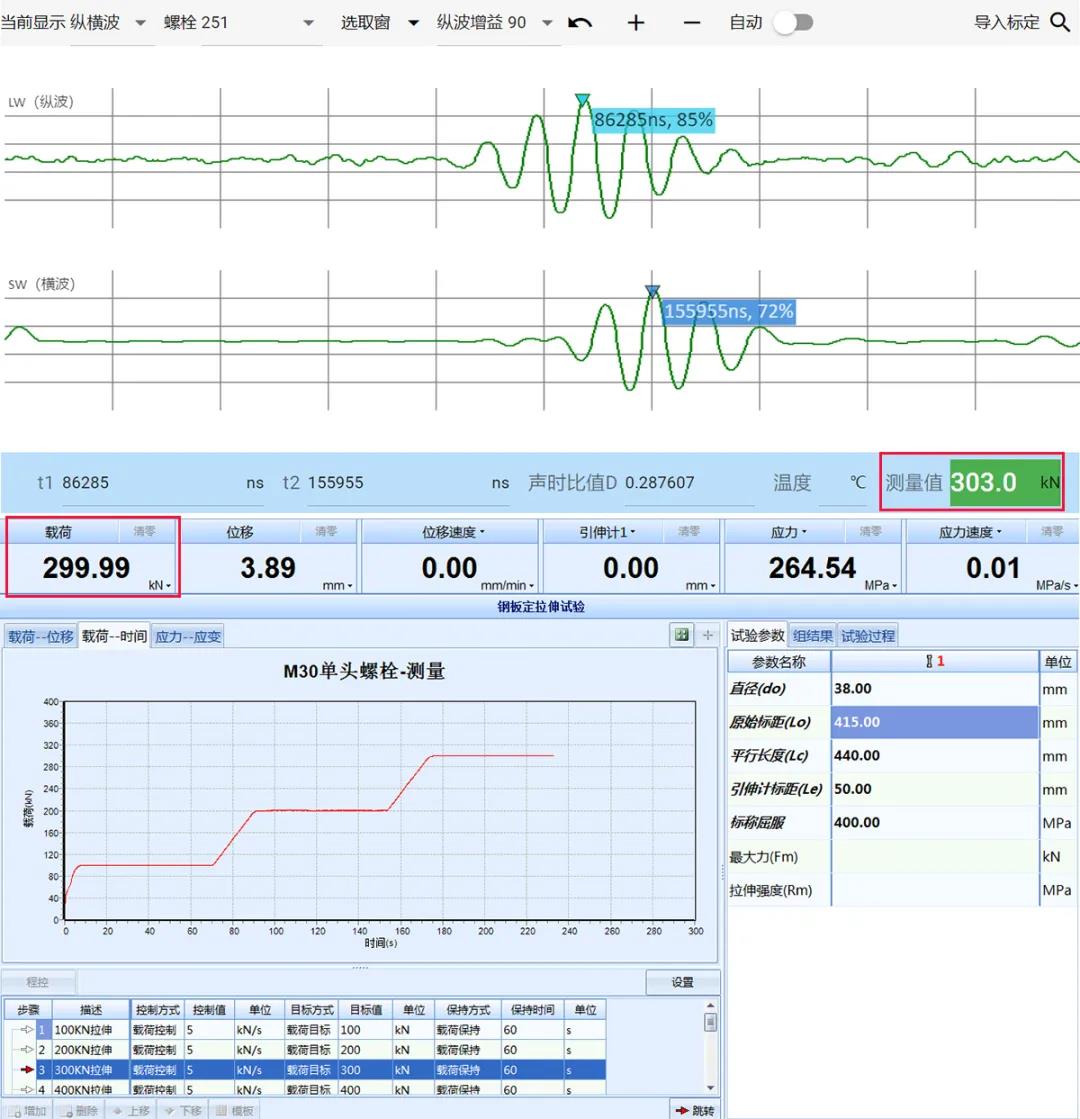

M30(六角)螺栓300kN预紧力测量

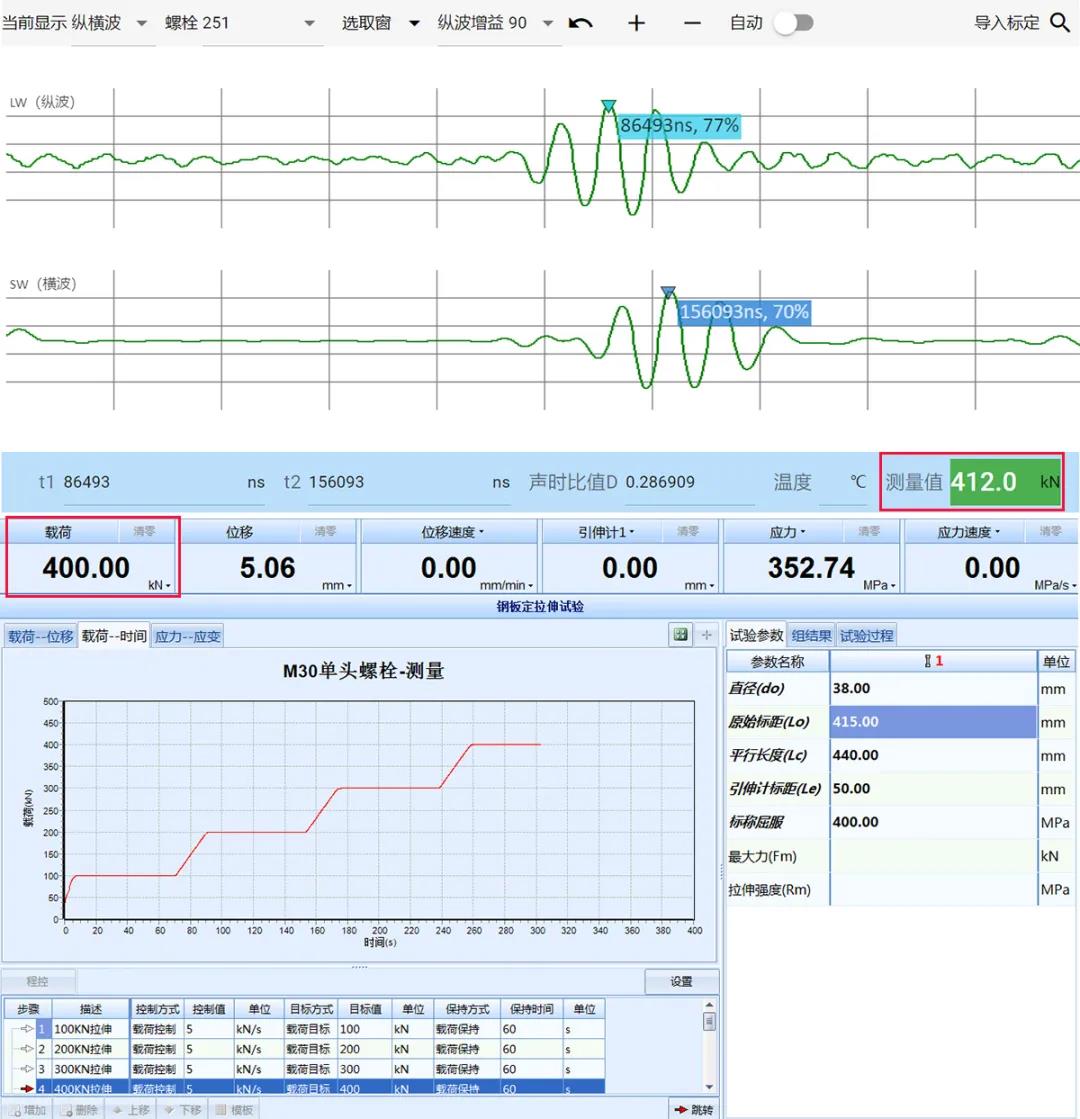

M30(六角)螺栓400kN预紧力测量

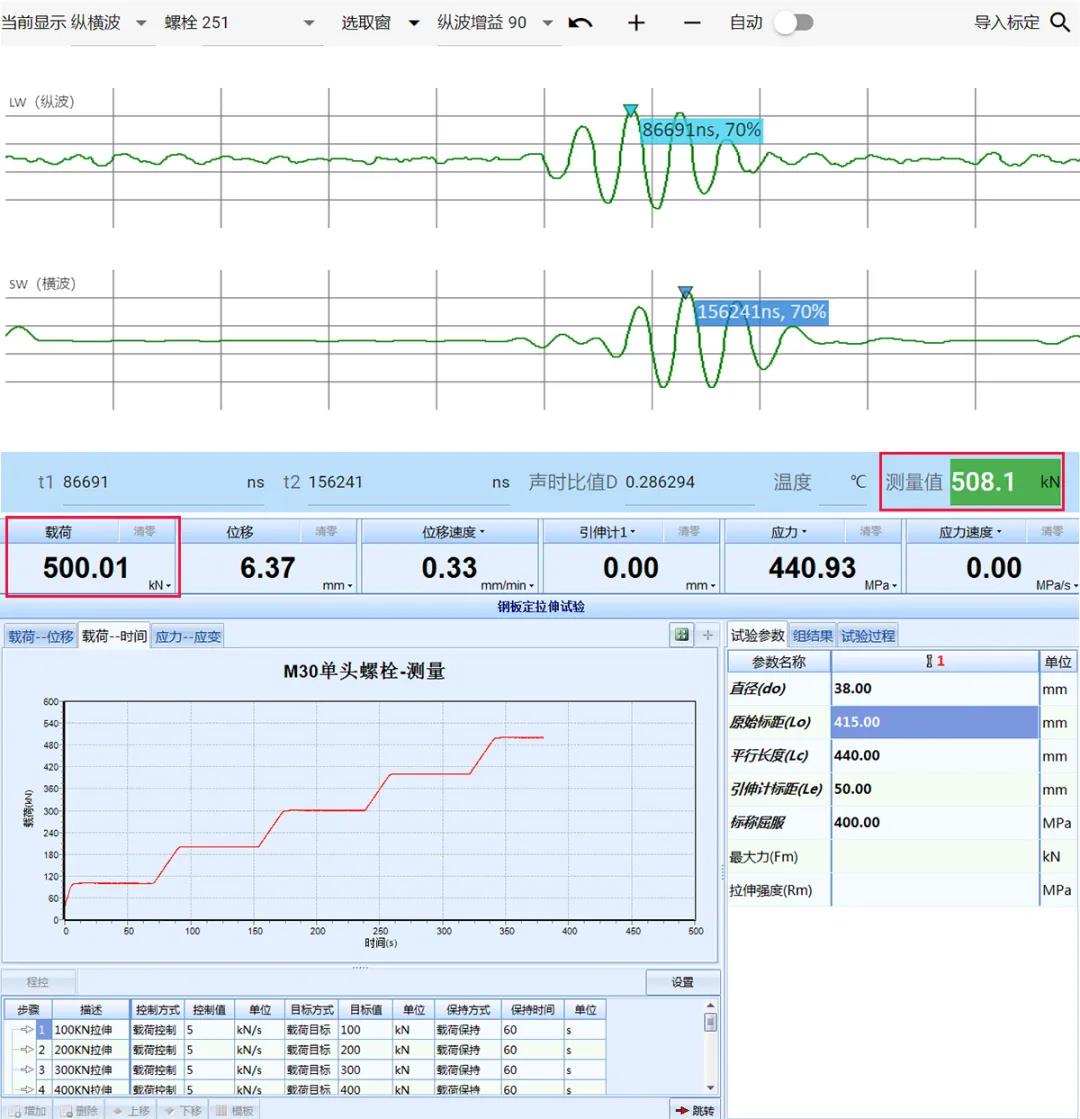

M30(六角)螺栓500kN预紧力测量

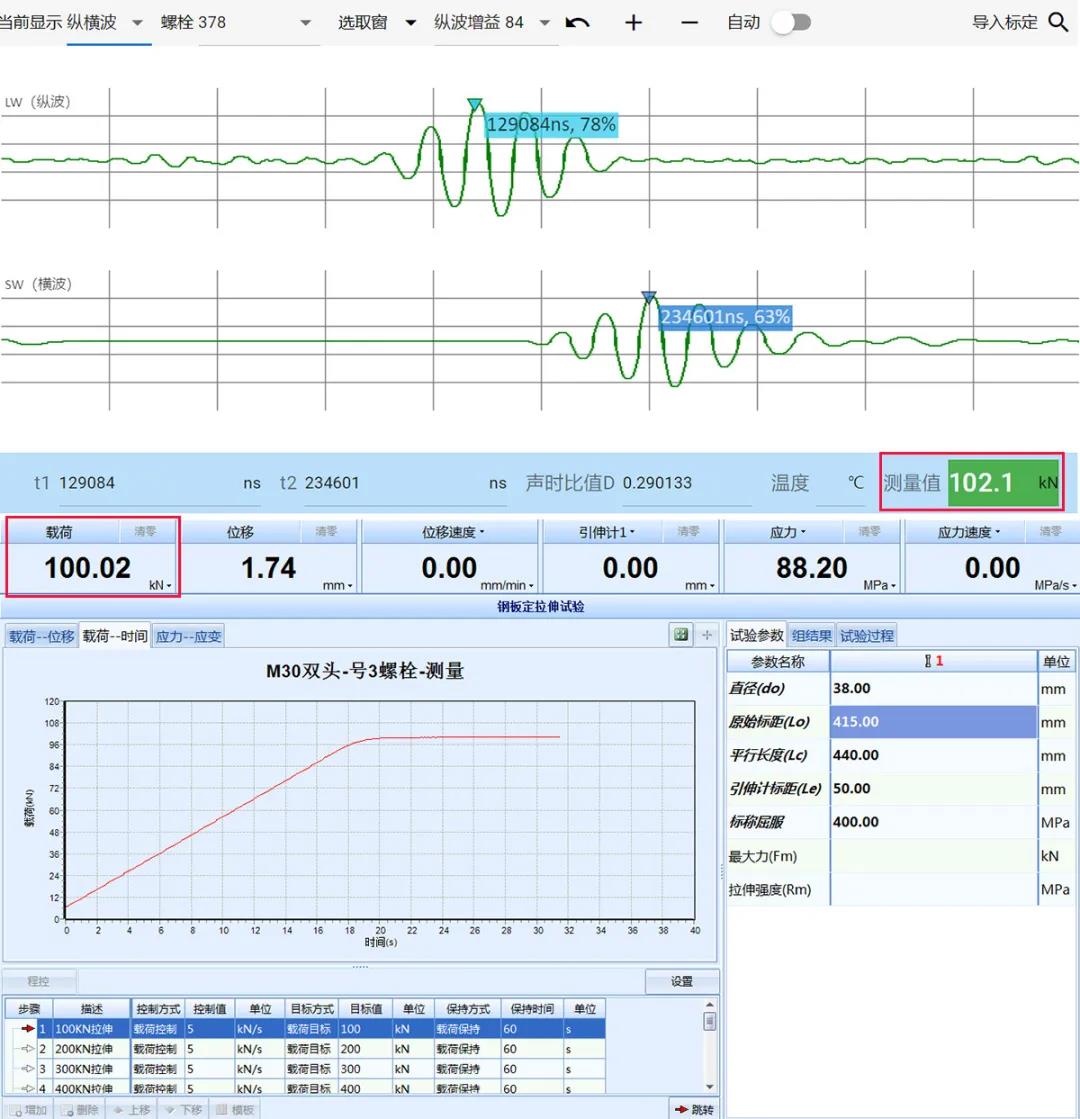

M30(双头)螺栓100kN预紧力测量

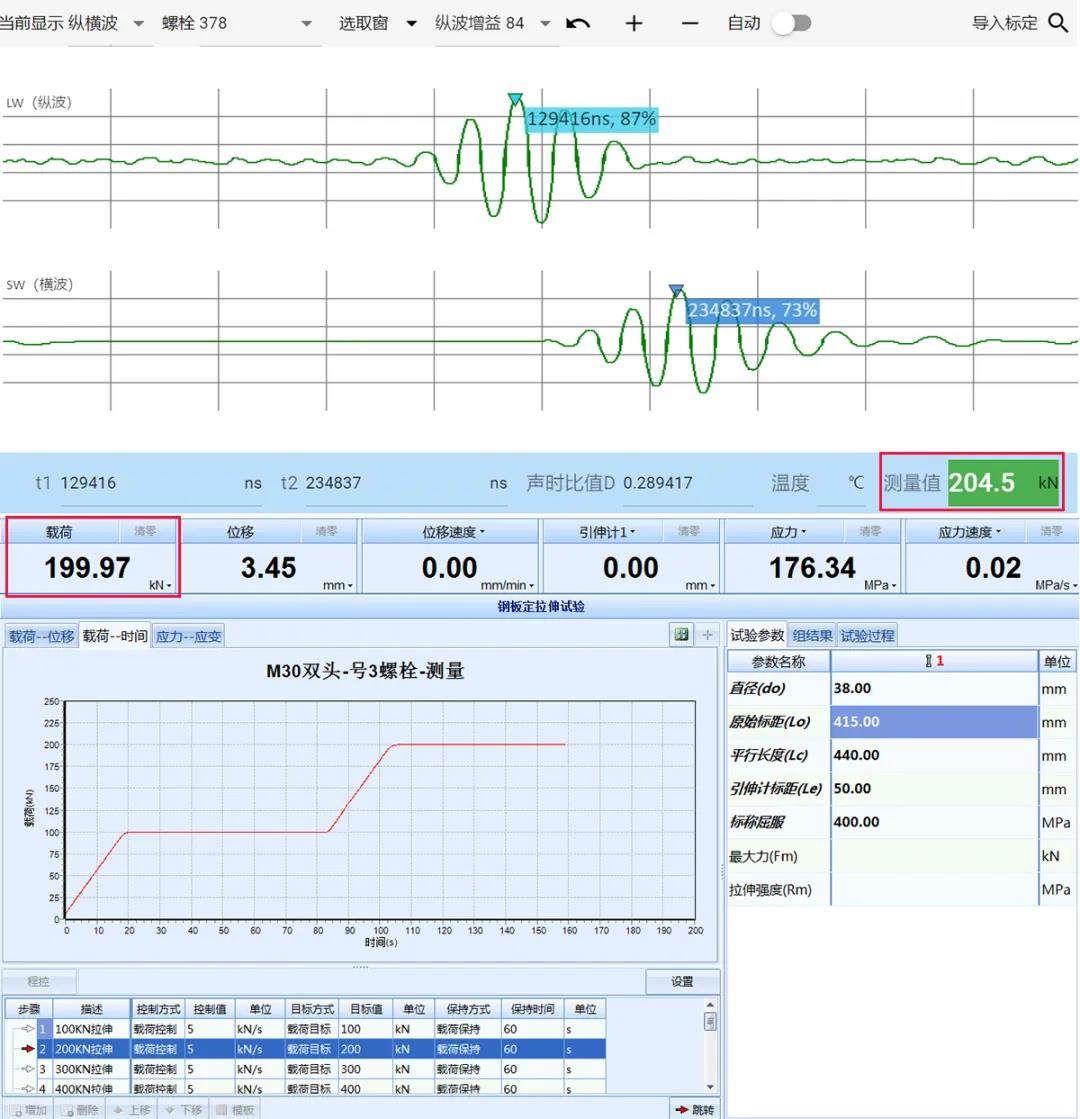

M30(双头)螺栓200kN预紧力测量

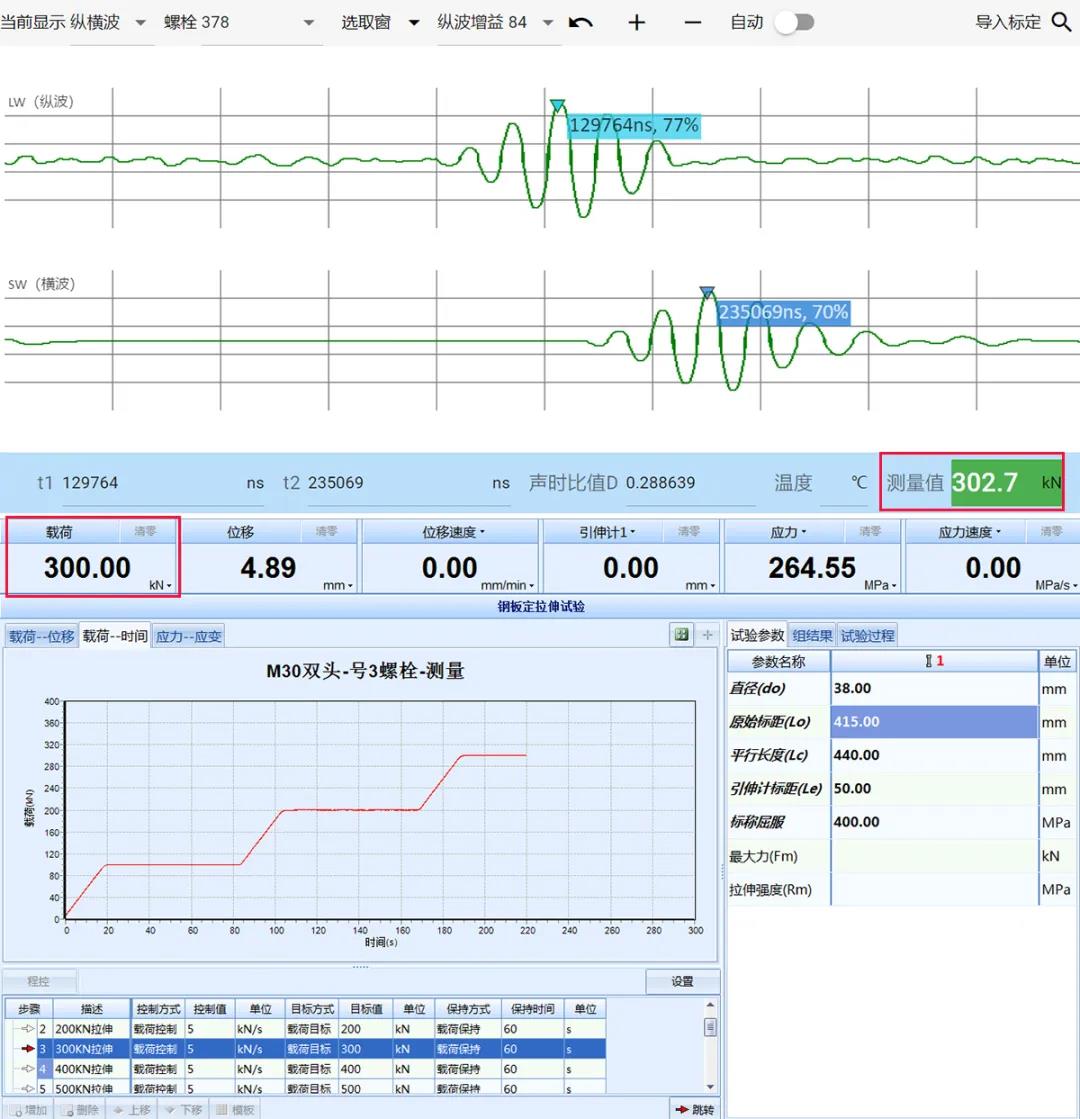

M30(双头)螺栓300kN预紧力测量

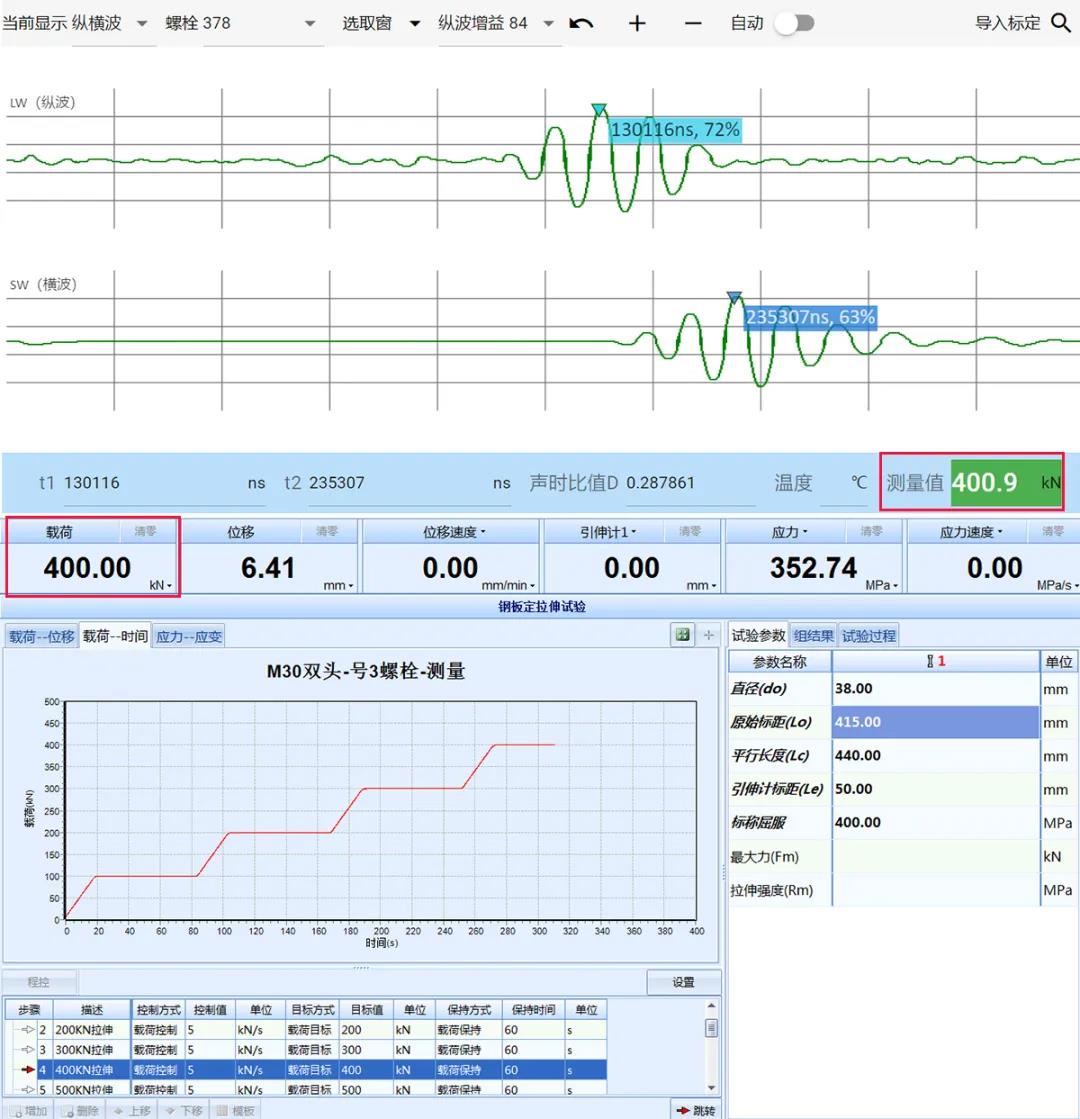

M30(双头)螺栓400kN预紧力测量

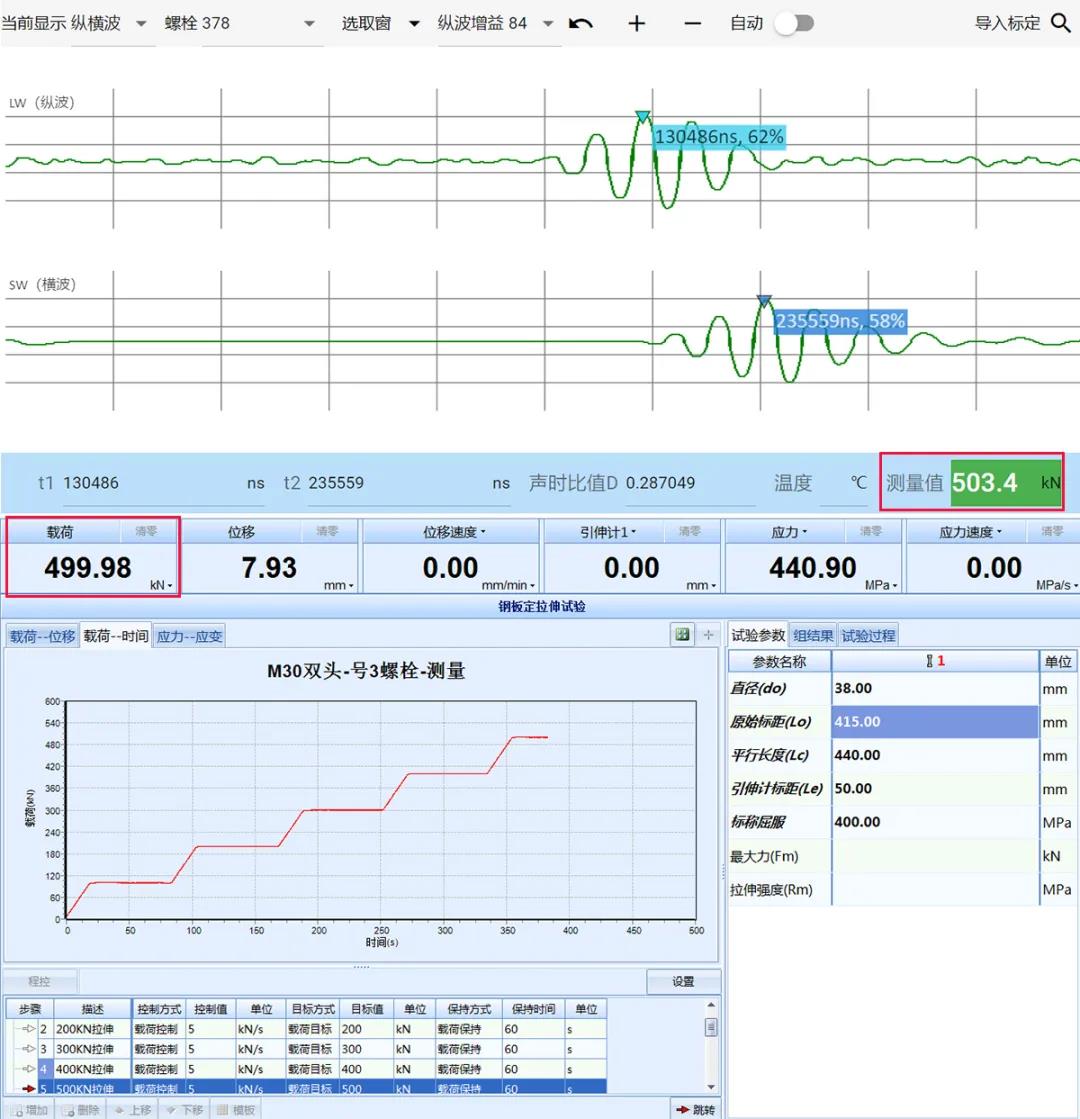

M30(双头)螺栓500kN预紧力测量
通过大量实验结果表明，CTS-1200BM型螺栓预紧力测试系统在不同预紧力条件下均能保持高度的测量准确性和稳定性。

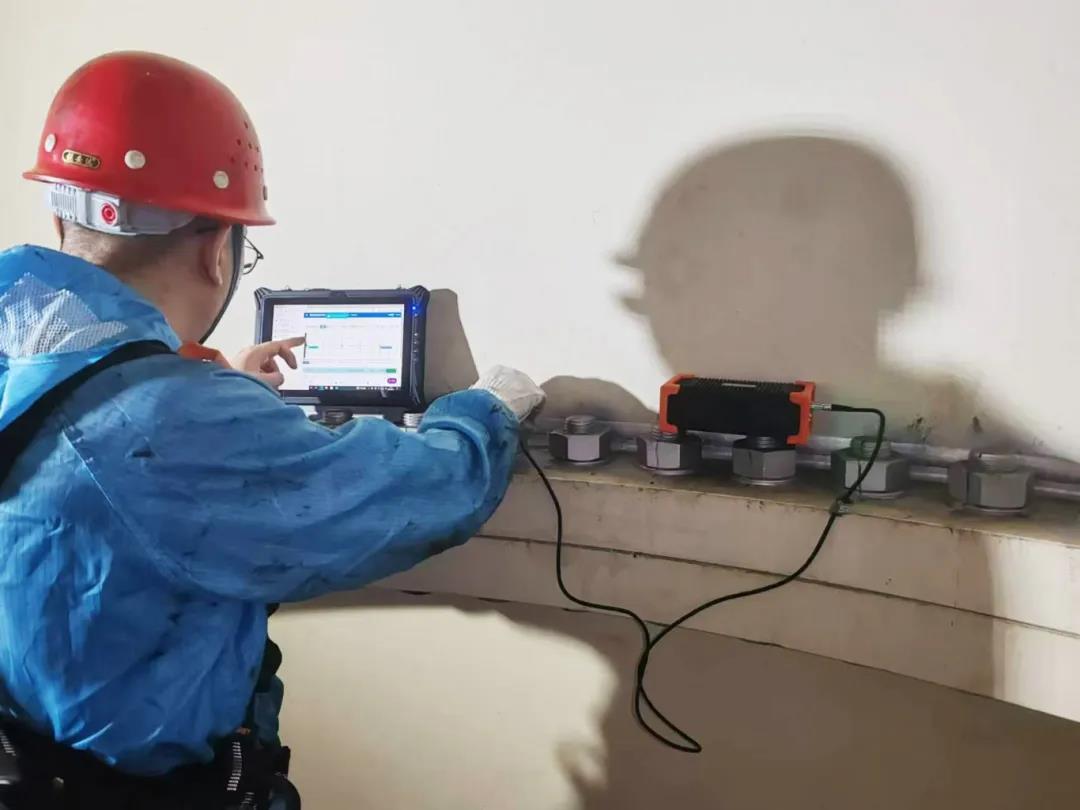

CTS-1200BM型螺栓预紧力测试系统以其高效准确、实时预警、无损的特点赢得了市场的广泛认可。目前多家风电企业已对CTS-1200BM型螺栓预紧力测试系统进行了现场试用，均给予了高度评价。
CTS-1200BM型螺栓预紧力测试系统还可以根据实际需求进行定制化开发，满足不同风电设备对螺栓预紧力测试的特殊要求，欢迎咨询交流合作。
