产品介绍

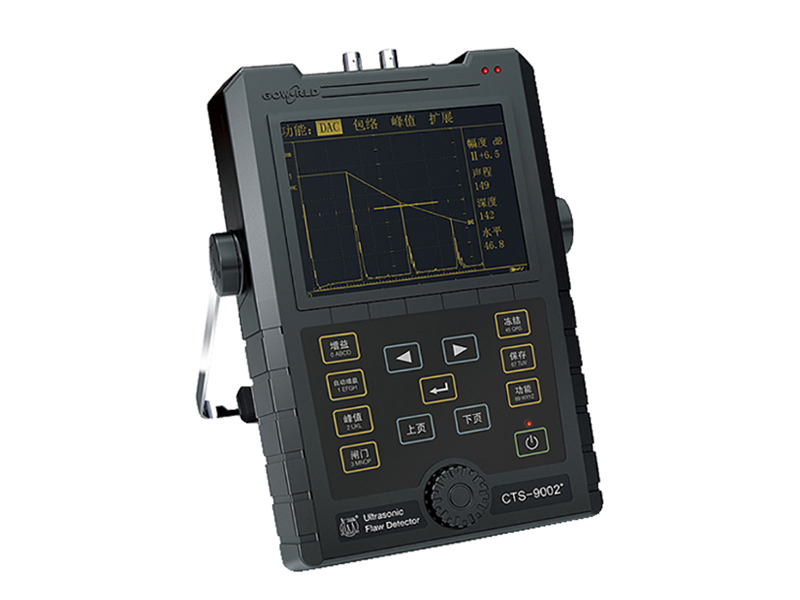

CTS-9002+ 型数字化超声探伤仪配备国内业界领先的方波激励技术,仪器性能稳定、轻巧便携、操作方便、性价比高。仪器符合新容规TSG R0004-2009,兼容欧盟EN12668-1:2010标准的要求。CTS-9002+ 采用宽温EL屏(320×240),能在低温环境下正常工作显示。配备可长达6-8小时连续工作的高性能锂电池,重量仅1.5kg,适应在石化、压力容器、电力、铁路交通等部门的移动或高空无损探伤作业现场中使用。
功能特点
先进的电路设计、高达640MHz的采样频率,确保能快速、准确地对缺陷的回波信号进行显示和分析,对各种弱小信号的变化和细节都能及时响应,回波信号的实时性和真实性得到有效的保证。
先进的方波激励技术,对检测高衰减材料或厚工件具有极佳的穿透力和信噪比;可调节的激励脉冲宽度、激励电压、阻尼电阻,使在检测薄工件和复合材料都具有较高的分辨率。
FIR数字滤波技术,信噪比更佳;探头频谱分析功能,掌控您的探头。
CTS-9002+ 采用宽温高刷新率EL屏(320X240),最适宜在低温严寒环境工作。
兼容欧标EN12668-1:2000设计;可长时间连续记录和存贮,满足新容规TSG R0004-2009的要求。
自动校准材料声速、探头延时、探头K值;方便的DAC、AVG曲线制作及应用。
SD卡插口,实现海量存贮;USB口可外接U盘、键盘、鼠标,可实现与计算机通讯、数据转存及打印。
人体工程学优化设计的结构及外观,拥有多角度调节的提手,重量约1.5kg的仪器,内含电池和充电器,操作和携带极为便利。
性能指标
脉冲类型 | 负方波,发射电压25~250V连续可调,步进为25V。 |
工作方式 | 单、双 |
阻尼 | 400、80Ω |
工作频率 | 分宽带、窄带两档,宽带:0.5~15MHz,窄带:1.5~3MHz |
增益 | 0.0~110.0dB ,步进值:0.1、1.0、2.0、6.0dB;0.1dB档提供智能加速调节功能 |
声速范围 | 1000~15000m/s ,连续可调,内置30个常用的材料声速值 |
检测范围 | 0.0~10000mm (钢纵波) ,连续可调,最小步进值 0.1mm |
检波方式 | 正向、负向、全波、射频(RF) |
闸门及报警器 | 三路闸门及硬件驱动实时报警信号;进波报警、失波报警、DAC曲线报警,报警信号为声、光报警;测量方式:峰值、前沿 |
显示屏 | 5.7"宽温EL屏,分辨率320×240 |
脉冲移位 | -7.5~3000μs |
探头零值 | 0~999.9μs |
脉冲重复频率 | 25~800Hz,自动调节方式 |
垂直线性误差 | ≤3% |
水平线性误差 | ≤0.4% |
灵敏度余量 | ≥60dB (200Φ2平底孔) |
分辨率 | ≥36dB(5P14) |
动态范围 | ≥32dB |
抑制 | (0~90)%,不影响线性与增益 |
电噪电平 | <10% (钢纵波,250mm) |
接口 | Q9接口;USB HOST;Micro SD接口 |
电源 | 大容量锂电池,无记忆效应,可连续工作6~8小时;内置充电器(可另购外接充电器);交流:220V |
超声标准 | 兼容 EN12668-1标准;符合 JB/T 10061-1999标准 |
重量 | 约1.50kg(含电池、内置充电器) |
体积(高×宽×厚) | 246mm×166mm×47mm |
