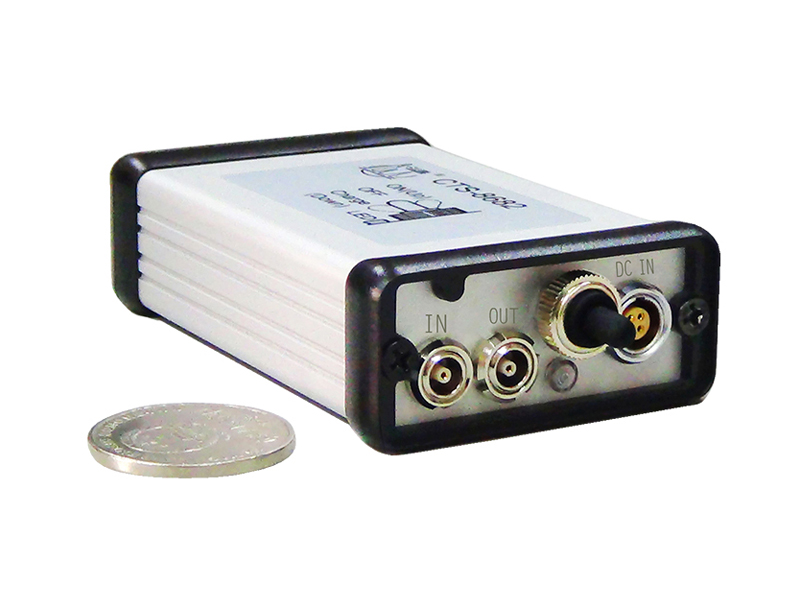

CTS-8682 超声前置放大器

汕头“超声电子”推出的CTS-8682 超声前置放大器是采用独有专利技术开发的超小体积、低噪声、宽频带、高增益前置放大器。适合类似TOFD、空气耦合超声(空耦)、电磁超声、混凝土、超声CT等需要足够的增益或提高宽频信噪比达到优化回波的采集场合。

产品介绍

汕头“超声电子”推出的CTS-8682 超声前置放大器是采用独有专利技术开发的超小体积、低噪声、宽频带、高增益前置放大器。适合类似TOFD、空气耦合超声(空耦)、电磁超声、混凝土、超声CT等需要足够的增益或提高宽频信噪比达到优化回波的采集场合。

功能特点
  • 体积小,重量轻,体积仅90mm×55mm×23 mm,防水防尘设计。

  • 独有的低噪声、宽频带、高增益、高保真放大器设计。

  • 输入、输出电路高压防护功能,输入、输出信号防误插。

  • 采用单电池独有电源变换技术,还具备外接电源供电或充电。

性能指标

型号:

型号CTS-8682ACTS-8682BCTS-8682CCTS-8682D
带宽20kHZ~2MHZ20kHZ~10MHZ20kHZ~20MHZ20kHZ~34MHZ
等效输入噪声5μV p-p10μV p-p10μV p-p15μV p-p

参数:

增益30dB(可根据用户的需要定制特殊的带宽范围)
输入阻抗700Ω(根据用户探头阻抗可以调整,一般1MΩ、100KΩ)
输出阻抗50Ω
输出电压范围2VPP
电池续航时间>25小时
信号接口LEMO 00
电源接口LEMO OB
体积90mm×55mm×23 mm
重量160g

CTS-8682A测试的放大倍数与频率特性曲线

300KHz换能器未经放大器的原始信号波形


300KHz换能器经过CTS-8682A的信号波形

0.5MHz换能器未经放大器的信号波形

0.5MHz换能器经过CTS-8682A的信号波形


1.0MHz换能器未经放大器的信号波形

1.0MHz换能器经过CTS-8682A的信号波形

应用领域

应用:

1.提供足够的增益或提高宽频信噪比达到优化回波的采集场合。
2.检测超声波衰减或散射的大厚度材料,如球墨铸铁、奥氏体钢、黄铜、青铜、橡胶、玻璃纤维或某些复合材料提高信噪比。
3.补偿在探头和检测仪器之间由于极长电缆线导致的幅值衰减。改善远距离传输信噪比。
4.TOFD检测尖端衍射信号前置放大。
5.电磁超声(EMAT)超声前置放大器。
6.混凝土测桩前置放大。
7.岩石与矿石的弹性模量测量、水或其他液体的泡沫或浮游生物的声散射、以及生物组织分析前置放大。
8.油气及采矿行业岩矿动力参数的测,地震波地层传播特性研究及岩石特性和地震参数关系超声波速度测试。
9.声发射信号采集前置放大。

案例:

1MHz TOFD探头检测250厚工件时候未加CTS-8682A基线噪声

1MHz TOFD探头检测250厚工件时候使用CTS-8682A后基线噪声

7.5MHz TOFD探头检测薄工件时候未加CTS-8682A基线噪声

7.5MHz TOFD探头检测薄工件时候使用CTS-8682A基线噪声
