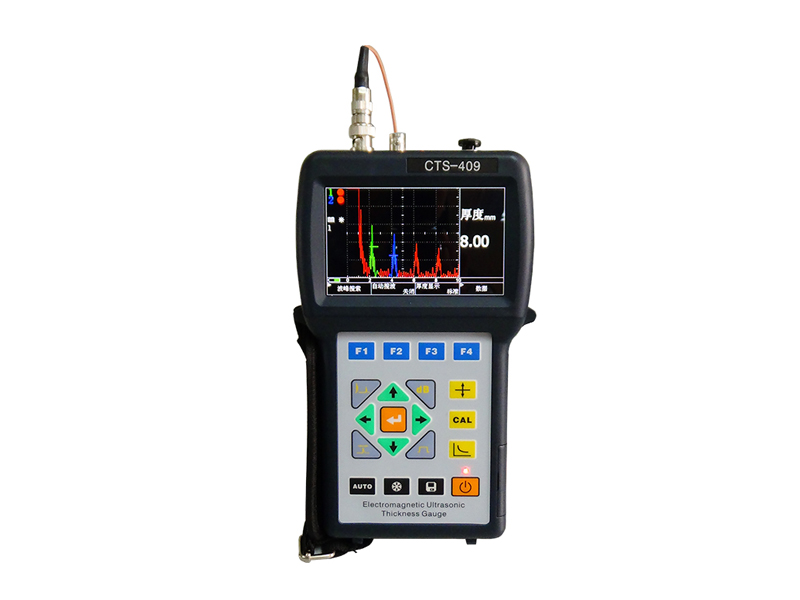

CTS-409 电磁超声测厚仪

CTS-409是汕头超声公司最新推出的无需耦合剂、可非接触测量工件厚度的便携式电磁超声测厚仪,仪器可对任何金属或磁性材料进行检测,与常规超声测厚仪器相比, EMAT探头对检测表面不敏感,适合粗糙的表面,允许通过覆层(油漆层或铁锈层)或空气层测量,免去除表面油圬或铁锈。

产品介绍

CTS-409是汕头超声公司最新推出的无需耦合剂、可非接触测量工件厚度的便携式电磁超声测厚仪,仪器可对任何金属或磁性材料进行检测,与常规超声测厚仪器相比, EMAT探头对检测表面不敏感,适合粗糙的表面,允许通过覆层(油漆层或铁锈层)或空气层测量,免去除表面油圬或铁锈。对高温、高速、涂覆的材料进行测厚具有独特的优势。厚度测量结果不受角度影响,测量精度高(精确到0.01mm),该仪器选配功能可通过RS-485总线组网、GPRS无线网络和SMS短消息等多种方式实现测量厚度数据远程传输。

功能特点

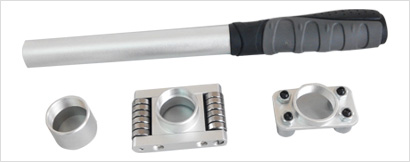

探头配件:

探头配件

宣传视频:

  • 厚度测量结果不受角度影响,测量精度高(精确到0.01mm)。

  • 无需耦合剂,测量更方便,探头前带耐磨层,硬度80D+(召氏)。

  • 粗糙工件表面氧化皮及油漆等对工件测量结果没有影响;可穿过涂层测厚。

  • 适用于高温测厚(检测时间少于4秒时可支持到600℃,提供高温手柄),适合碳钢、铜、不锈钢等各种导电金属材料。

性能指标
标准符合欧洲标准(EN12668-1)
配套探头EMAT-001(可定制)
测量范围2.0~300.0mm
被检测工件温度范围-40~300℃,点式检测可到600℃
显示屏工业级、TFT 4.3"WVGA彩色液晶显示屏,分辨率800×480
激励脉冲强度350 Vpp
采样频率/位数160MHz/10Bit
带宽范围300kHz-5MHz
检波方式正负检波、全检波及射频波
范围调节步进1mm(横波)
总衰减量110dB,分:0.1、2.0、6.0步进
提离高度3mm
水平线性误差<0.4%
动态范围≥30dB
激磁方式永磁体
重量<1.0kg
电源大容量锂电池,无记忆效应,可连续工作8小时
应用领域

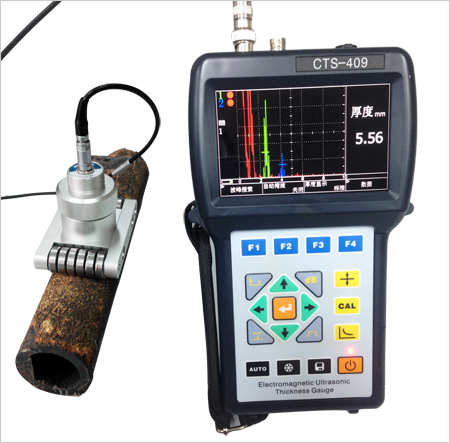

电站锅炉主蒸汽管道工作压力高、温度高、是金属监督检验的重点,近期国内多次出现主汽管道开裂泄漏事故,并造成人身伤亡事故,严重的影响安全运行,CTS-409用于对外部附有氧化层/沉积物的火力发电厂锅炉管件进行不使用耦合剂的厚度测量。检测效果优异:

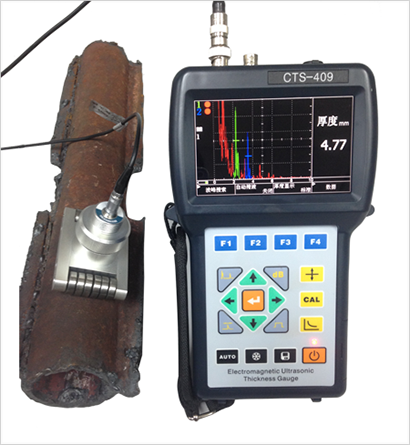

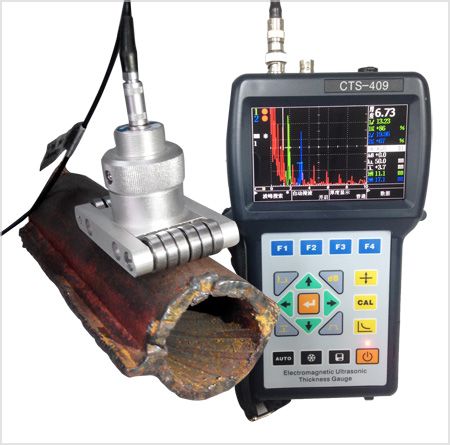

大容量亚临界和超临界火电锅炉中,膜式水冷壁普遍采用内螺纹管。与普通的光管相比,内螺纹管能有效地防止水与管壁之间形成蒸汽膜,增加光管内流动的扰动,使管壁温度更加均匀,既避免光管烧坏,又提高了锅炉的传热效率。但其炉内水冷壁管在长期服役中受到烟气、煤灰和火焰等侵蚀,极易出现磨损、腐蚀,造成管壁局部减薄,在管内高压、高温蒸汽的作用下,最终产生管体爆裂泄漏等严重事故。CTS-409对电站锅炉水冷壁钢管内壁腐蚀电磁超声检测能够快速检测出水冷壁内壁腐蚀,检测前不必进行表面清理及打磨,检测效率和灵敏度较高。检测效果图:

应用领域:

1.干耦合,适应于多数金属厚度测量或腐蚀检测。

2.蜂窝状铝盘结构的检测。

3.材料腐蚀或侵蚀程度的评估。

4.材料各向异性程度的评估。

5.发动机零部件应力、应变状态的测试。
