CTS-500
CTS-500

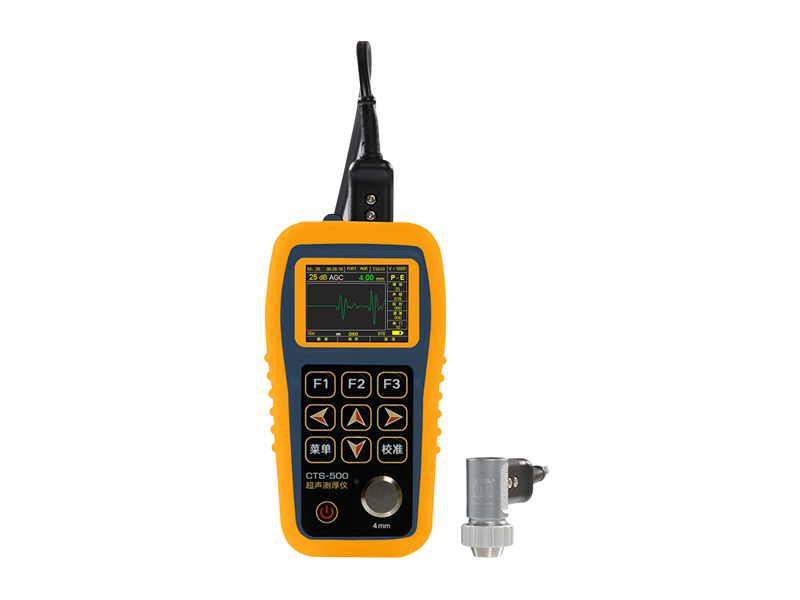

CTS-500 超声测厚仪

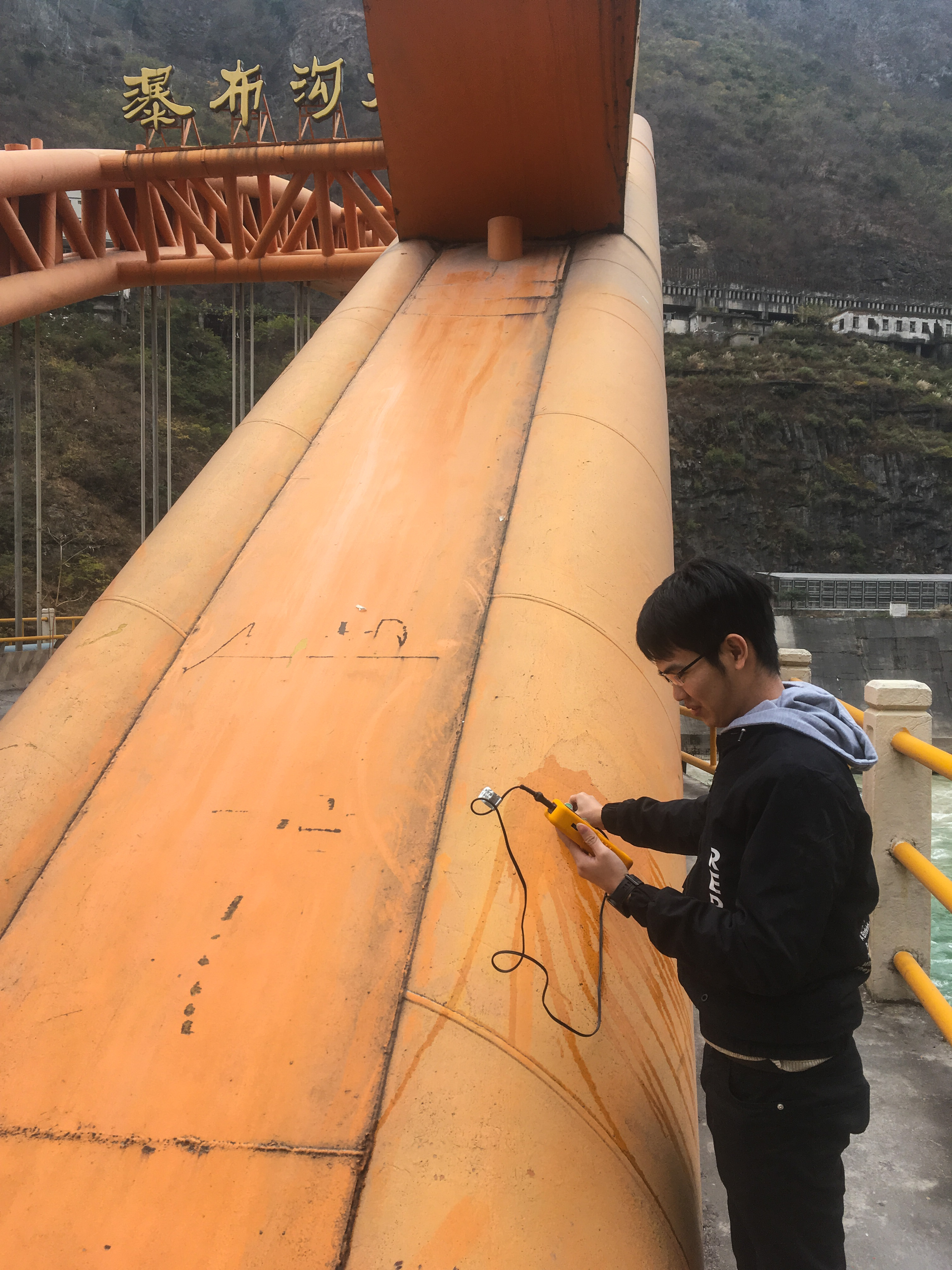

CTS-500型超声波测厚仪,采用超声脉冲回波的原理,且可以透过涂层测厚,无需打磨,用于测量金属材料、部分非金属材料(陶瓷/玻璃/熟料等)的厚度,广泛应用于冶金、机械、电力、化工、船舶、石油等行业。

产品介绍

CTS-500型超声波测厚仪,采用超声脉冲回波的原理,且可以透过涂层测厚,无需打磨,用于测量金属材料、部分非金属材料(陶瓷/玻璃/熟料等)的厚度,广泛应用于冶金、机械、电力、化工、船舶、石油等行业。

功能特点
  • 最佳可靠的测量结果:高精度、抗干扰的计时方法获取脉冲回波、及二次回波的传播时间,独创空气校零,三种标定模式,V声程修正自动校正双晶探头发射晶片/接收晶片分隔开引起的声程计算误差。集合上述计算方法和操作模式,可以更快获得更可靠的检测结果。

  • 小巧轻便:手持式设计,体积小、重量轻,可放在口袋或者工具箱里,携带方便。

  • 操作简单:十个预设通道,随时调用方便检测;独创空气校零,大大简化使用;大尺寸真彩液晶屏(320×240分辨率),全中文菜单。

  • 适合现场检测需要的多种功能:多种工作模式(普通测厚、最小/最大捕获及平均值计算、高低厚度限制、差值/比例模式、波形模式、B扫描模式)、电量显示、自动关机,特有E-E测量法,可透过涂层测厚,不用打磨,省时省力。全波功能可做双晶探头探伤。

  • 三种显示方式:传统数显、A扫、B扫。

  • 大数据量存储与数据处理:功能强大的实时功能,可对数据和检测实时记录; 128000点阵模块化存储管理;不同颜色显示超阀值数值(在电脑上)、250幅A扫或B扫存储。全部可通过USB接口上传至电脑分析,进一步模块化管理分析处理,标配提供可安装在个人电脑上的数据通讯处理软件。

性能指标
测量原理双晶探头、脉冲回波法、回波-回波法
脉冲电压150V负脉冲
灵敏度调节范围12dB~54dB
灵敏度调节方式AGC(自动增益控制)、手动调节
波形测量模式全波、+RF、-RF
单位mm、inch
测量范围0.6~500mm(0.024~19.685inches)
示值精度mm-0.01,inch-0.001
材料声速范围500~9999m/s(内置7中材料声速可供选择)
探头零点校准空气校零、单点校准、两点校准。空气校准无需试块,连接探头仪器自动校准零点;一点标定,在一块已知厚度的试块上标定声速;两点标定,在两块已知厚度的试块上标定声速和探头零点。
V声程修正自动修正
工作模式普通测厚、最小/最大捕获及平均值计算、高低厚度限制、差值/比例模式、数字模式、波形模式、B扫描模式。
显示屏大尺寸真彩液晶屏(320×240分辨率),8挡背光可调
工作语言中文
报警功能超标声、光报警、数显超标颜色变化提示
电池工作时间三节5号电池壳使用14小时
自动关机2分钟内未耦合探头、未按键盘,仪器自动关闭(可关闭自动关机功能)
数据保存功能强大的实时功能,可对数据和检测实时记录;128000点阵模块化存储管理;不同颜色显示超阀值数值、250幅A扫或B扫存储。
通讯接口USB接口,可将仪器上保存的数据传送到电脑上进行浏览、编辑、打印等操作。
应用软件通讯软件
通讯软件平台Win7、Win8
操作温度-20°~45°
体积(长×宽×高)155mm×80mm×35mm(不含保护套)
重量275g(含电池)
