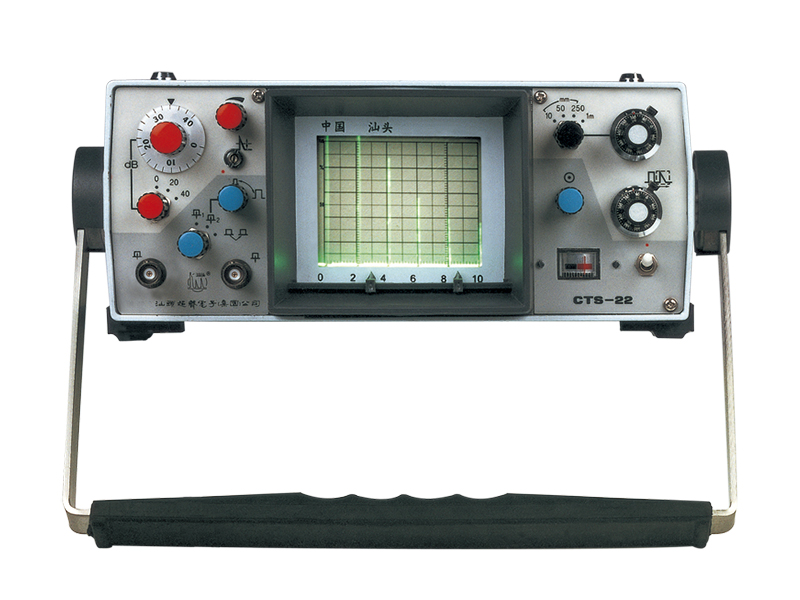

CTS-22 模拟超声探伤仪
分享：
CTS-22型超声探伤仪是携带式A型脉冲反射式超声波探伤仪，可用交流电或电池供电工作。仪器适用于金属和部分非金属材料的无损检测，尤其适用于流动性大的野外或高空探伤作业，可作为无损检测人员资格考核用标准化仪器。
产品介绍
CTS-22型超声探伤仪是携带式A型脉冲反射式超声波探伤仪，可用交流电或电池供电工作。仪器适用于金属和部分非金属材料的无损检测，尤其适用于流动性大的野外或高空探伤作业，可作为无损检测人员资格考核用标准化仪器。
功能特点
高亮度、内刻度矩形示波管。
工作频率宽、探伤灵敏度高、稳定性好、波形清晰。
体积小、重量轻、耗电省且操作方便。
性能指标
| 工作频率范围 | 0.5～10MHz |
| 衰减器 | 80dB，每2dB±0.1dB |
| 垂直线性误差 | ≤5% |
| 动态范围 | ≥30dB |
| 扫描范围（钢纵波） | 10～5000mm |
| 水平线性误差 | ≤1% |
| 最小探测距离 | ≤3mm（配用5N14窄脉冲探头） |
| 远场分辨率 | ≥30dB（配用2.5P20-D探头） |
| 脉冲移位范围 （钢纵波） | 0～400mm（扫描量程5、10、50mm） |
| 灵敏度余量 | ≥46dB（2.5P20-D直探头发现200mm-ф2平底孔） |
| 重量 | 主机4.5Kg，带电池6.3Kg |
| 体积（长×宽×高） | 300mm×254mm×100mm |
