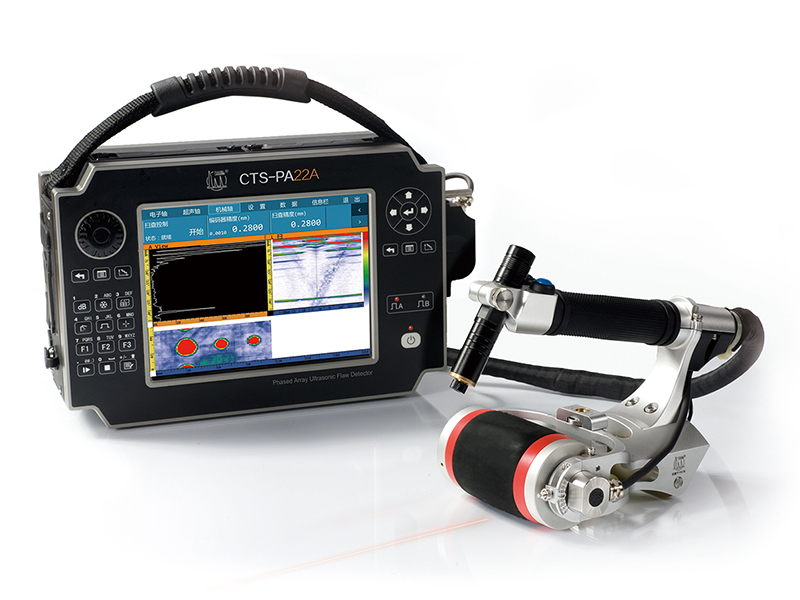

PA22A-2
CTS-PA22A 便携式相控阵超声检测仪

CTS-PA22A相控阵超声检测仪是汕头“超声电子”最新自主研制、接收检测通道可达64个的便携式相控检测仪器;仪器采用防水、防油面板,无风扇设计,可触屏操作,实现检测数据全程记录,配合自主研制的相控阵探头和探伤工艺,可实现全套相控阵系统的最佳性能、最佳性价比、最佳技术支持,最具竞争力的智能化相控阵超声检测设备。

CTS-PA22A 相控阵超声检测仪的TOFD检测功能具备2组TOFD检测通道,能够一次性扫查覆盖100mm厚度焊缝。


产品介绍

CTS-PA22A相控阵超声检测仪是汕头“超声电子”最新自主研制、接收检测通道可达64个的便携式相控检测仪器;仪器采用防水、防油面板,无风扇设计,可触屏操作,实现检测数据全程记录,配合自主研制的相控阵探头和探伤工艺,可实现全套相控阵系统的最佳性能、最佳性价比、最佳技术支持,最具竞争力的智能化相控阵超声检测设备。

CTS-PA22A 相控阵超声检测仪的TOFD检测功能具备2组TOFD检测通道,能够一次性扫查覆盖100mm厚度焊缝。

功能特点
  • 16:64通道相控阵检测功能、双通道常规检测功能、双通道TOFD检测功能,满足客户的各种检测需求。
  • 具有3D工艺仿真模型,可为用户定制专属检测工艺,一站式提供全套(仪器+探头+工艺)解决方案。
  • 具有图像平滑处理功能,提供优质图像显示。
  • 具有动态深度聚焦功能,不同深度缺陷均能达到很好的检测分辨力。
  • 无需风扇散热,采金属外壳、全密封防水防尘设计及自然散热模式,适合各种恶劣检测环境。
  • 2.5ns 的延时精度,提高相位延时的精度,能够显著地抑制旁瓣,提高声束的纵向和横向分辨率,改善成像清晰度。
  • 相控阵线扫、扇扫、C扫、TOFD扫实时快速成像及常规A扫,连续数据记录采用编码器,100%原始数据采集。
  • 支持ASME标准规定的ACG和TCG曲线补偿功能,解决扇形扫查时能量分布不均匀及测量误差等问题。
  • 聚焦法则根据声束角度、焦距、扫查模式、探头及楔块参数自动计算快速生成,扇形扫查角度步进自动优化。
  • 滤波器0.5-9.7MHz、4.0-12.5MHz、6.7-20.8MHz三档可选,脉冲宽度根据探头频率自动优化,凸显优良的噪声处理技术。
  • 8.4寸工业级、全WVGA分辨率(800×600)TFT显示屏,提供触屏操作,室外或强光线下提供极佳的显示效果。
  • 键盘按键人性化设计,适合左右手同时操控,一键飞梭快速设置参数。
  • USB接口实现数据快速转存;HDMI视频接口实现检测屏幕外接无限扩大。
  • 配套的上位机分析软件具备分析功能、连存数据等功能。
  • 电源供电交直流两用,可同时使用两块锂电池供电,并支持电池热插拔和自动切换电池,确保仪器连续工作6小时以上。
  • TOFD功能:具有 3D工艺仿真模型,自动计算生成相关工艺参数参考,软件流程化设计;具有扩散角测量、延时校准、前沿测量、PCS校准、直通波和底波测量、编码器校准、深度校准等校准功能;具有对比度、放大、SAFT、拉直和差分等图像处理功能,可以进行在线分析和离线分析,离线分析软件同时兼容CTS-1008plus、CTS-2009、CTS-PA22A三款设备。
性能指标
通道参数
PA 模 式16:64通道
UT 模 式2通道
物理参数
显示8.4寸800×600 TFT彩色液晶屏
探头接口I-PEX 160 pin相控阵探头接口;C5常规探头接口,支持一发一收及自发自收
I/O 接口USB2.0接口(2个);HDMI高清视频接口;LAN 千兆网口;WIFI 无线网口; I/O调试接口;二维编码器接口
存储器内部: 1GB内存+4GB FLASH,SD卡(可扩展32G);外部: U盘
重量5.5kg(含电池))
体积长×高×宽:298mm×198mm×106mm
电源交流:100V~ 240V;直流:12V
充电外置充电器充电
工作时间6小时
功率24W
语言中文
温度特性工作温度:-20℃~ 50℃;存储温度:-20℃~ 60℃
防护等级IP54
性能参数—PA工作模式
重复频率50Hz~ 10kHz
电压双极性 ±45V~±100V,步进5V
脉冲宽度20ns~800ns,步进5ns
阻尼50Ω
采样频率100MHz
延时精度2.5ns
接收延时0us~40us
带宽0.5MHz~20MHz
增益0.0dB~90dB
滤波器0.5~9.7MHz、4.0~12.5MHz、6.7~20.8MHz三档可选
检波全波
扫描线最大128线
触发编码器、时基
扫描类型线扫、扇扫、C扫
角度范围线扫:-85°~+85°;扇扫:-85°~+85°
自动校准TCG、ACG
检测范围0.0mm~1000mm,最小范围11mm
显示延迟1000mm
单位mm
测量闸门A、B
闸门起点全范围
闸门宽度闸门起点到全范围
闸门高度0%~100%
报警声、光
测量模式峰值、前沿
显示读数幅度、声程、水平、深度
测量分辨率0.5mm
性能参数—UT工作模式
重复频率50Hz~10kHz
电压负方波 -75V~-250V,步进25V
脉冲宽度20ns~800ns,步进5ns
阻尼80Ω、400Ω
采样率200MHz
带宽0.5MHz~20MHz
增益0.0dB~110.0dB
滤波器窄带
检波全波
触发时基
扫描类型A扫
自动校准DAC、AVG
检测范围0.0~2000mm,最小范围1mm
显示延迟2000mm
显示移位2000mm
单位mm
测量闸门A、B
闸门起点全范围
闸门宽度闸门起点到全范围
闸门高度5%~95%
报警声、光
测量模式峰值、前沿
显示读数幅度、声程、水平、深度
测量分辨率0.1mm
性能参数—TOFD模式
重复频率50Hz~10kHz
电压负方波 -75V~-250V,步进25V
脉冲宽度20ns~800ns,步进5ns
阻尼80Ω、400Ω
采样率200MHz
带宽0.5MHz~15MHz
增益0.0dB~110.0dB
滤波器宽带、窄带
检波射频
触发编码器
扫描类型A扫、TOFD扫
自动校准延时、前沿、PCS、直通波、底波、编码器
检测范围0.0~2000mm,最小范围1mm
显示延迟2000mm
显示移位2000mm
单位mm
测量闸门A、B
闸门起点全范围
闸门宽度闸门起点到全范围
闸门高度5%~95%
报警声、光
测量模式峰值、前沿
显示读数幅度、声程
测量分辨率0.1mm
应用领域

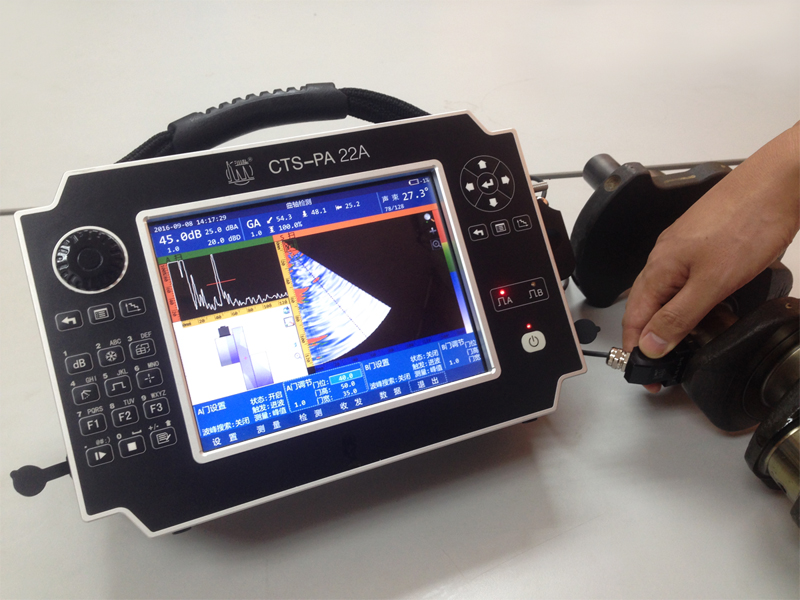

appl_pa_1b

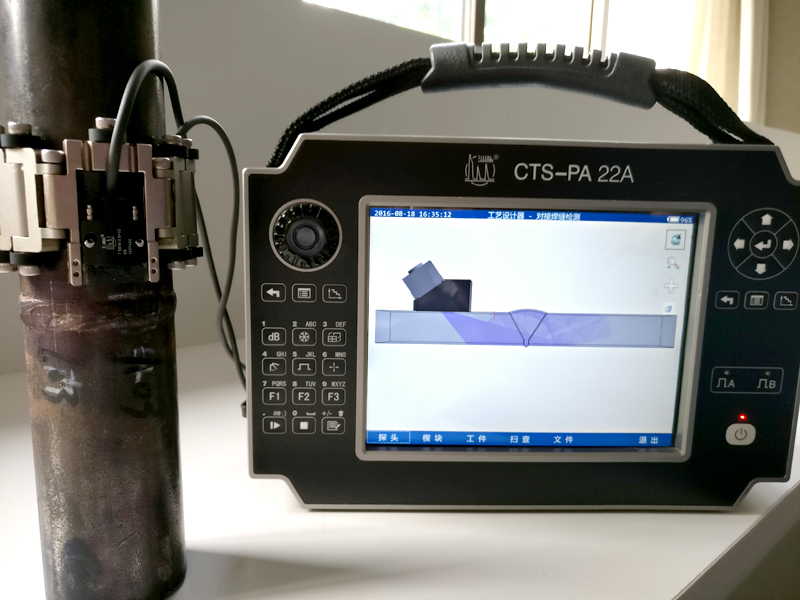

appl_pa_4b
