CTS-PA322T型相控阵全聚焦（TFM）实时3D超声成像系统是64通道全并行的相控阵全聚焦实时3D超声成像检测系统，对被检测材料内部信息实时进行全矩阵采集(FMC)，实现对金属以及复合材料等非金属被检材料的高精度实时3D全聚焦(TFM)成像检测。
CTS-PA322T型相控阵全聚焦（TFM）实时3D超声成像系统兼具实时3D全聚焦TFM、相位相干成像PCI、全聚焦和TOFD组合同步扫查成像、多组多模态全聚焦成像及实时全聚焦超声影像融合等先进成像功能；支持实时希尔伯特变换、3D AIM声学响应分布测量、三维超声场测量及校准补偿功能；提供实心/空心螺栓、碳钢焊缝、不锈钢焊缝、复材、锻铸件、储氢容器以及球体等多个专业化定制检测模块以及完整解决方案。首创工业相控阵RF射频元数据平台，可提供完整的原始全矩阵数据，实现各种复杂及个性化需求的后期运算和处理。
- 具有64个全并行的相控阵硬件通道，可实时采集多达4096条A型波的原始全矩阵（FMC）数据，采样深度可达1.2m。
- 提供原始全矩阵数据采集存储功能，为高校师生和科研机构研究人员开展各种新型材料和特殊工件的数据仿真分析、全聚焦TFM算法模型构建验证以及三维时空运动监测3D重构等研究提供了强大的数据平台。
- 支持线阵/面阵/DLA双线阵/DMA双面阵/菊花阵等多种阵列探头实现被检测材料的高分辨率实时3D全聚焦（TFM）成像检测，TFM图像刷新率最高可达50帧/s。
- 支持焊缝坡口在线自定义建模及CAD焊缝坡口模型文件导入，可为用户定制专属检测工艺，提供一站式全套解决方案。
- 提供基于三维超声场测量的校准补偿功能，校准过程简单高效，校准结果准确有效，克服了传统相控阵TCG/ACG校准补偿操作过程复杂，难以有效实施的问题。
- 支持任意TFM模式缺陷波幅声学响应分布测量，有助于检测人员调整检测工艺，为特定缺陷选择最佳TFM成像模式，提升TFM图像信噪比和缺陷检出率。

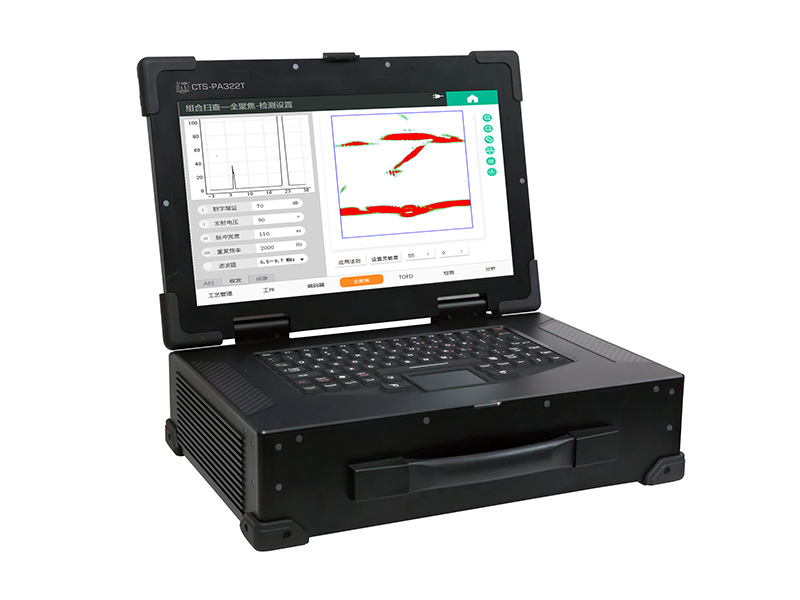

- 系统内置了多种模态的全聚焦重构算法模型，支持多组多模态全聚焦成像及实时全聚焦超声影像融合，能够实时重构被检测材料内部各种异型缺陷真实形状。

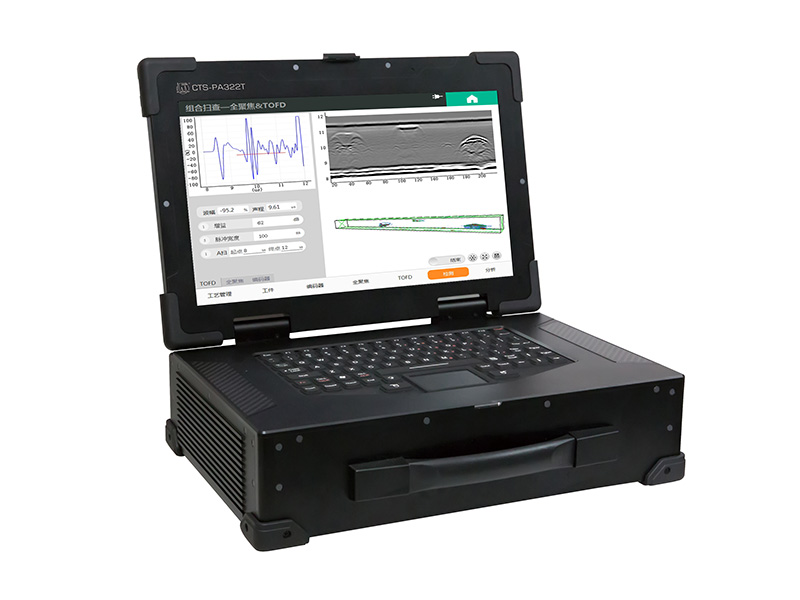

- 多组多模态3D TFM和TOFD组合同步扫查成像，形成的4D TFM与TOFD连续扫查结果相互验证，可最大化保证缺陷检出。

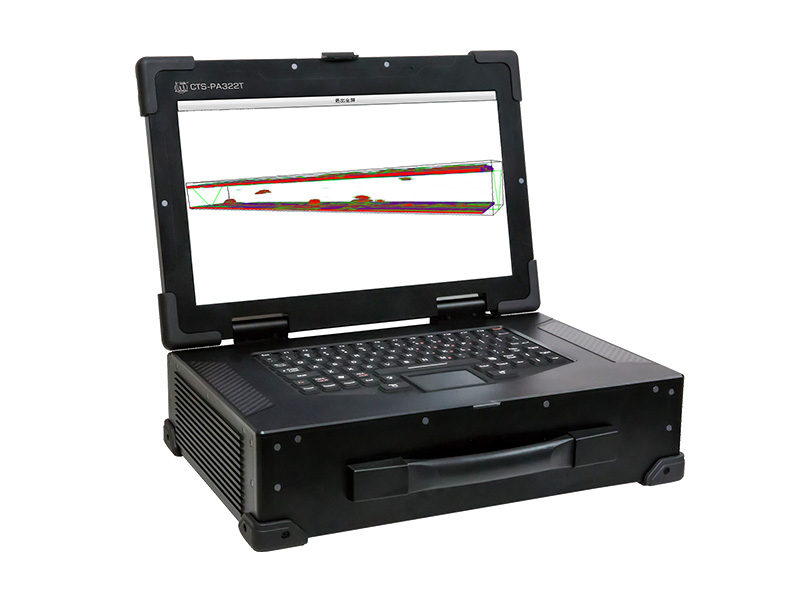

- 基于面阵探头实时3D全聚焦成像检测并结合编码器连续扫查，能够对被检测材料形成立体直观的4D检测图像，连续扫查速度最高可达100mm/s。

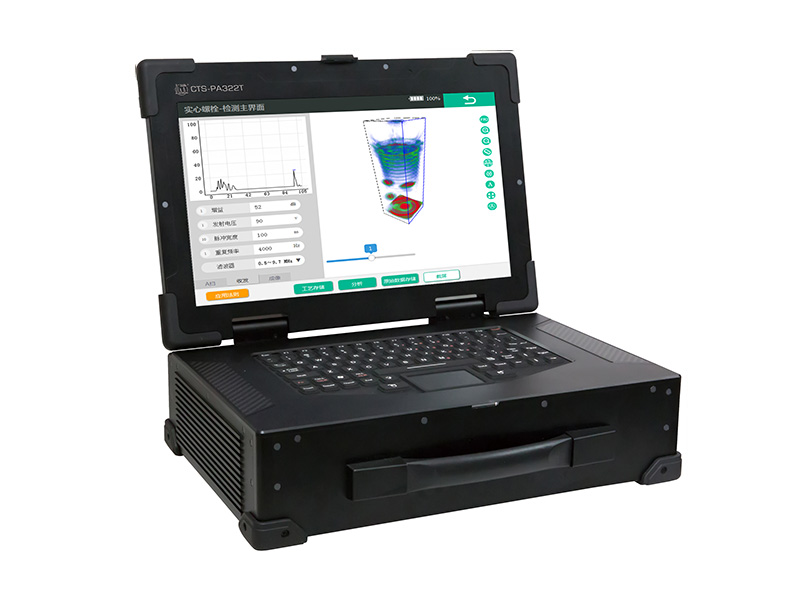

- 支持定制或自定义3D全聚焦算法模型，有效解决储氢容器、有机玻璃壳体、陶瓷球等各种异型工件的实时3D全聚焦检测。
- 提供全聚焦检测结果数据文件存储，支持在线和离线分析，并可根据用户个性化需求定制生成检测报告。

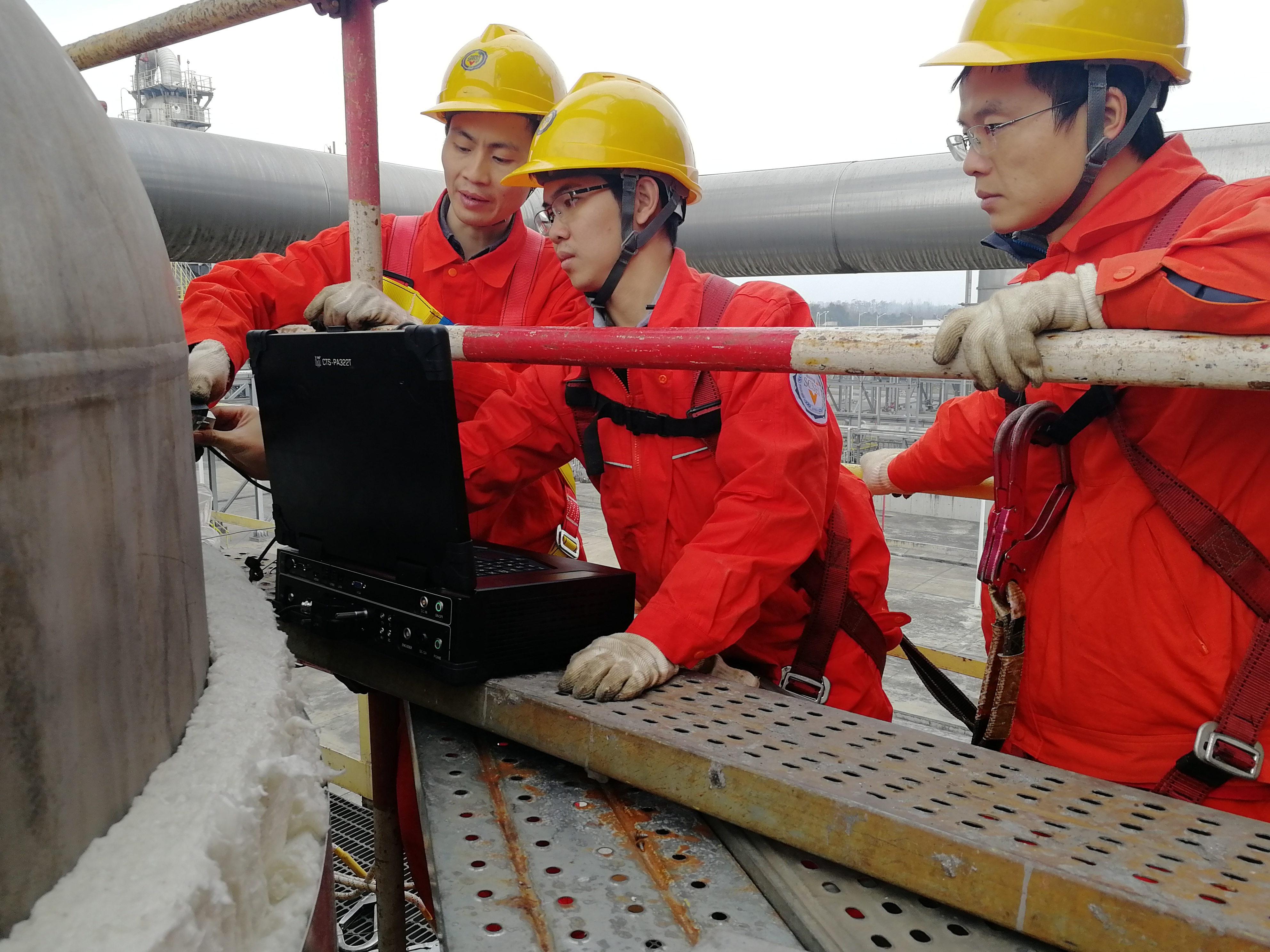

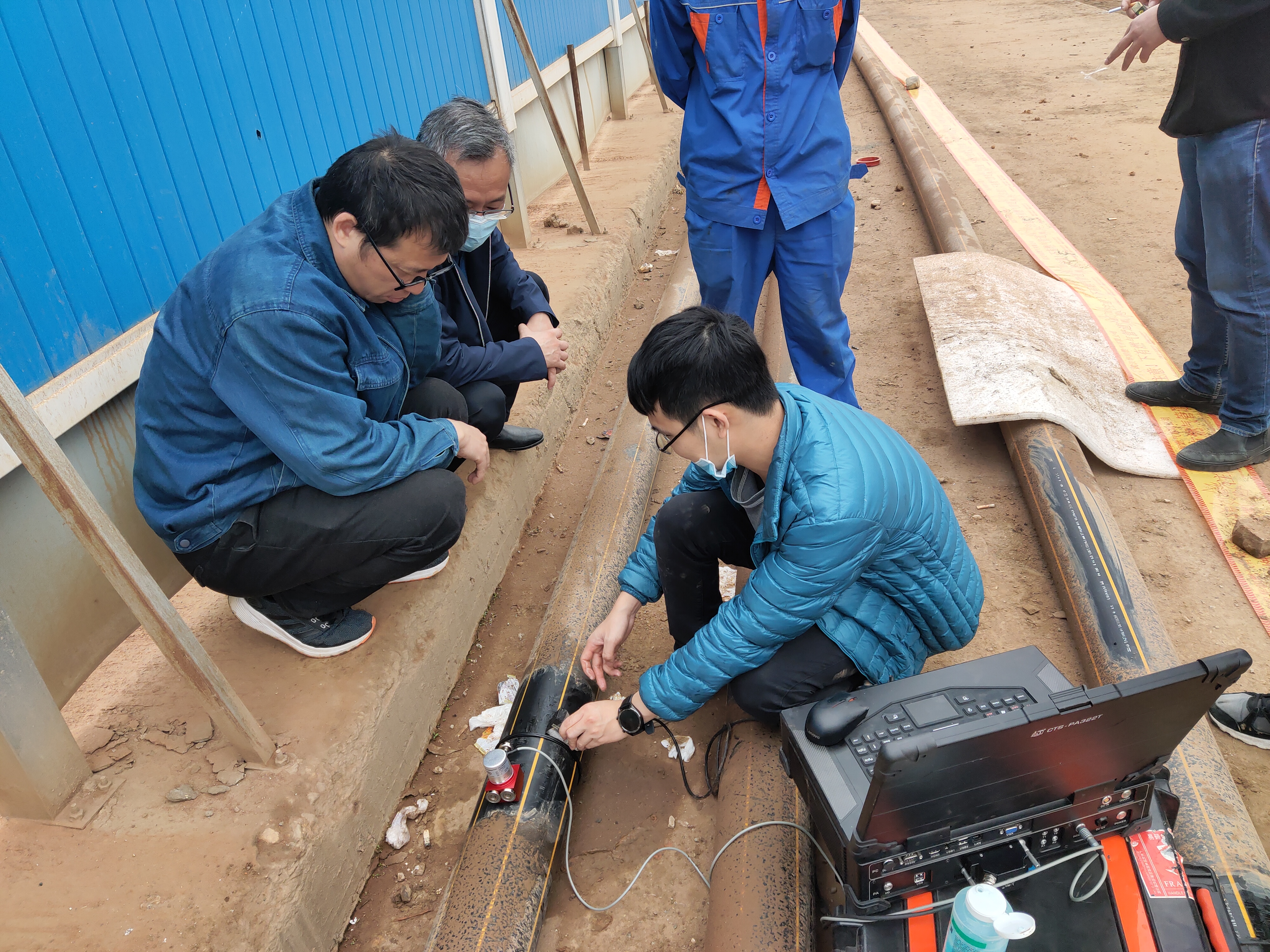

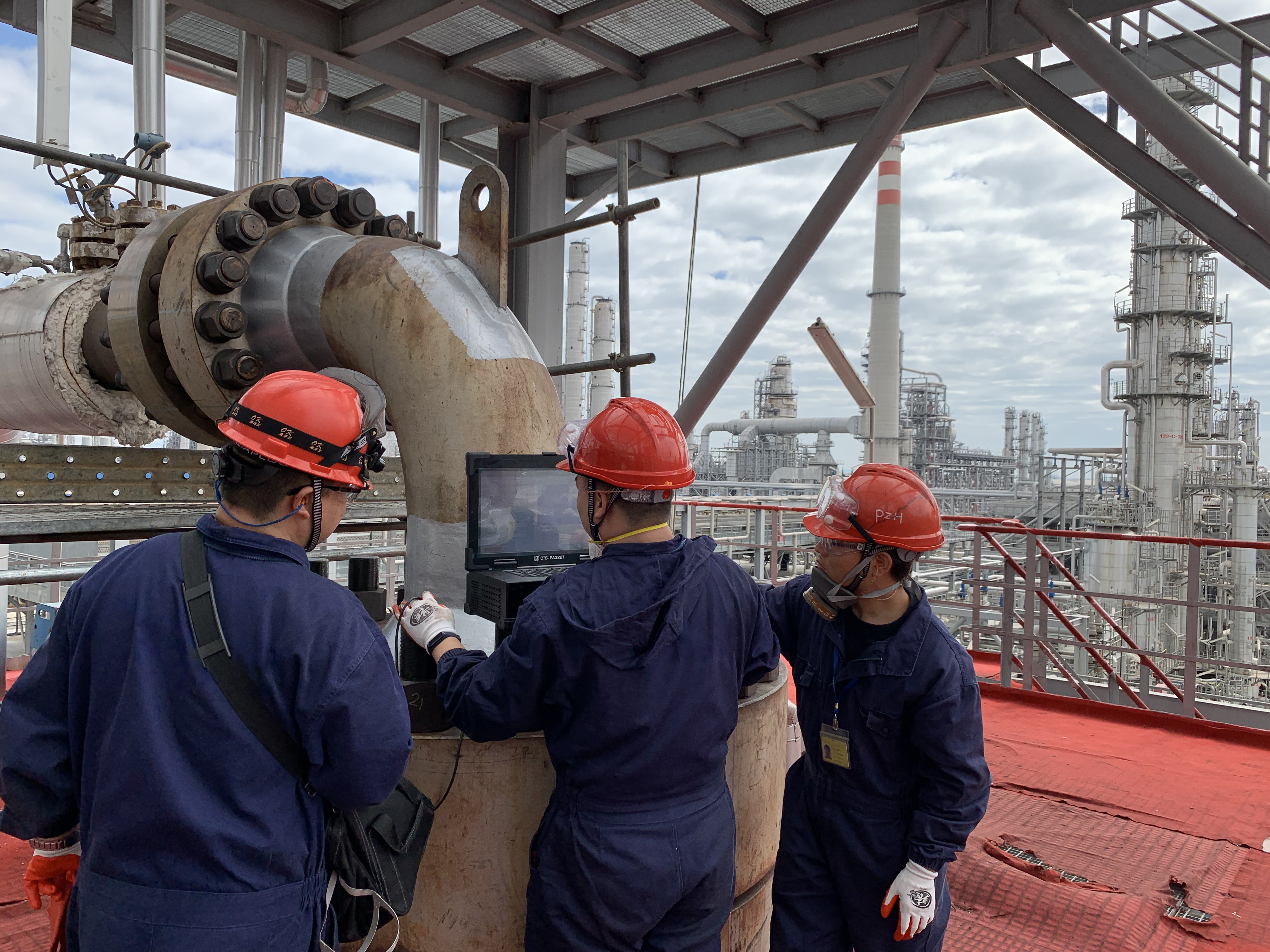

- 产品已大量服役于国家军工、航空航天、风力发电以及压力容器特种设备等国家核心支柱产业。
通道参数
项目 | TFM模式 | TOFD模式 |
通道数 | 64:64通道 | 2通道 |
物理参数
项目 | 参数 | |
显示 | 15.6寸，带触摸屏 | |
探头接口 | I-PEX 160 pin相控阵探头接口 | |
I/O接口 | PC | DC OUT接口；RS232串口调试口；HDMI高清视频接口；USB3.0接口1个、USB2.0接口1个；LAN千兆网口；VGA视频信号接口；AUDIO音频信号接口；DC IN接口 |
PA | I/O调试接口；USB2.0接口2个；常规通道接口，2对；PROBE探头接口；ENCODER编码器接口；DC 12V接口 | |
存储器 | 内部：128GB固态硬盘；外部：U盘 | |
重量 | 7.6kg(含2块电池) | |
体积 | 长×宽×高：412×278×127mm(含包角) | |
电源 | 交流：100～240V；直流：12V | |
充电 | 仪器内置充电 | |
电池工作时间 | 4小时 | |
功率 | 50W | |
语言 | 中文 | |
温度特性 | 工作温度：-20℃～50℃ 存储温度：-20℃～60℃ | |
性能参数
项目 | TFM模式 | TOFD模式 |
工作方式 | 单/双 | 双 |
脉冲重复频率 | 10Hz～10KHz | 0Hz～10KHz |
发射脉冲电压 | 45～100V，步进1.0V、10.0V | -250V～-75V，步进25.0V |
发射脉冲宽度 | 30～600ns，步进1.0ns、10.0ns | 20～800ns，步进5.0ns |
采样频率/位数 | 125MHz/10Bit | 200MHz/10Bit |
带宽 | 0.5MHz～20.8MHz | 0.5MHz～20MHz |
数字增益 | 0dB～200dB | 0～110dB |
检波方式 | 全波 | 射频 |
触发 | 编码器 | 编码器 |
扫描类型 | 2D/3D TFM | A/TOFD |
显示类型 | B/C/D投影显示、2D显示、3D显示 | A扫显示、TOFD显示 |
自动校准 | 声速、延时、TCG&ACG场校准、编码器 | 延时、前沿、PCS、直通波、底波、编码器 |
焊缝坡口建模 | 支持 | |
检测范围 | 0.1～1200mm(5900m/s钢、纵波) | 0～1000us |
嵌入式处理器 | 大型芯片嵌入，大数据的实时硬件处理 | |
实时性 | 满足编码器连续扫查检测 | 满足编码器连续扫查检测 |
数据保存 | 提供原始全矩阵数据及检测结果保存 | 提供检测结果保存 |
数据分析 | 支持在线及离线分析 | 支持在线及离线分析 |
