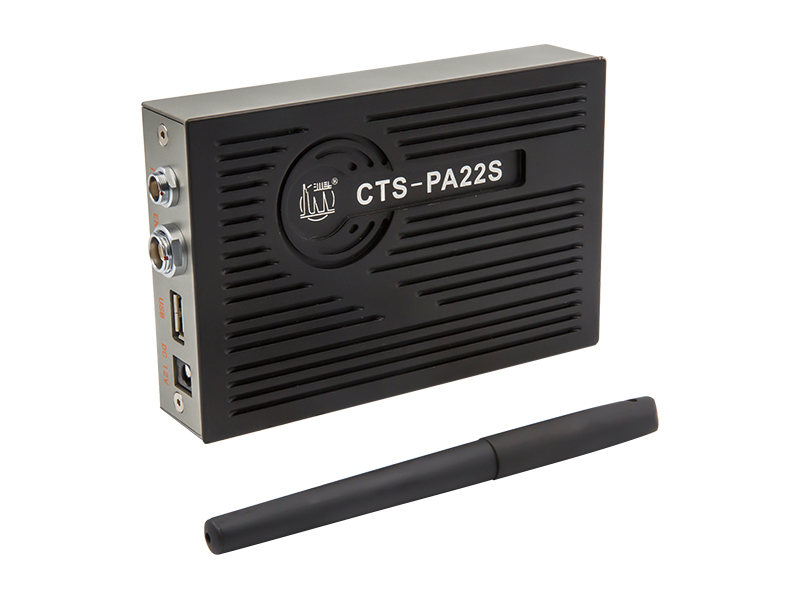

CTS-PA22S 相控阵模块

相控阵模块CTS-PA22S是业界超小型工业相控阵模块,重量仅约500克。支持OEM定制,集成到您的无损检测设备内部或作为工业现场总线单元节点、自动化检测终端。具备多种应用场景APP,如面阵、菊花阵检测螺栓、常规相控阵模式等,配套多款自主研制超声探头。



产品介绍

相控阵模块CTS-PA22S是业界超小型工业相控阵模块,重量仅约500克。支持OEM定制,集成到您的无损检测设备内部或作为工业现场总线单元节点、自动化检测终端。具备多种应用场景APP,如面阵、菊花阵检测螺栓、常规相控阵模式等,配套多款自主研制超声探头。


功能特点
  • 业界超小型工业相控阵模块,重量仅约500克。

  • 支持OEM定制,集成到您的无损检测设备内部或作为工业现场总线单元节点、自动化检测终端。

  • 有线、无线多种连接方式,灵活外挂超声设备或手持终端。

  • 具备多种应用场景APP,如面阵、菊花阵检测螺栓,常规相控阵模式等,配套多款自主研制超声探头。

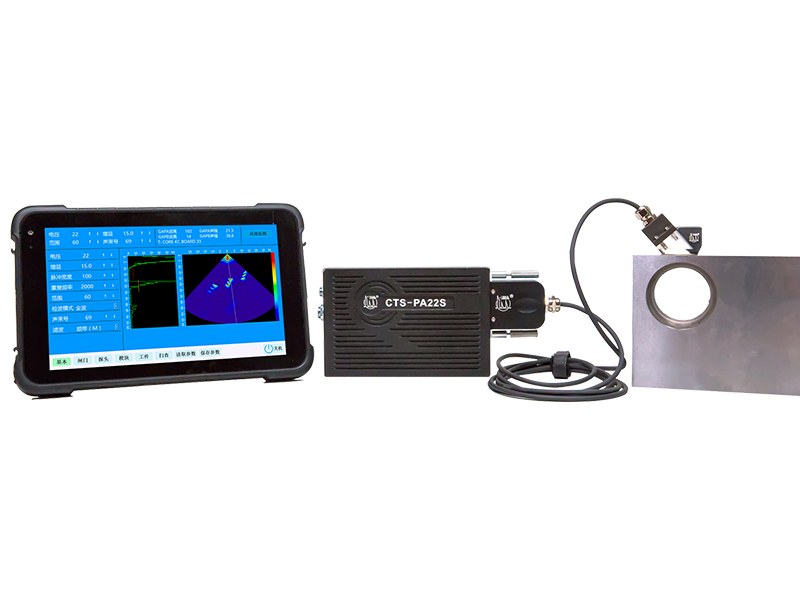

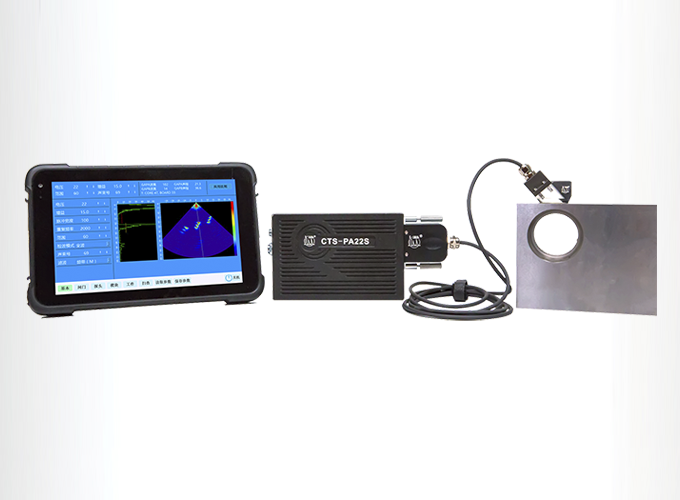

    手持平板

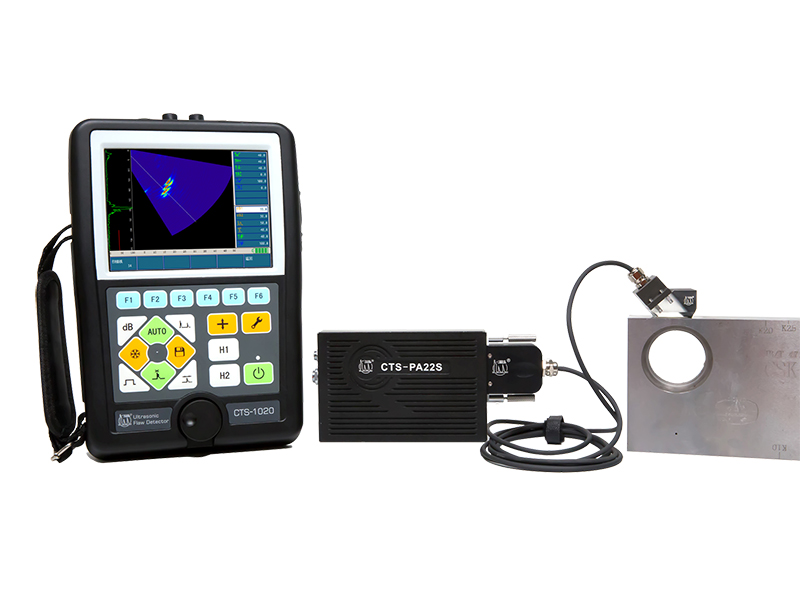

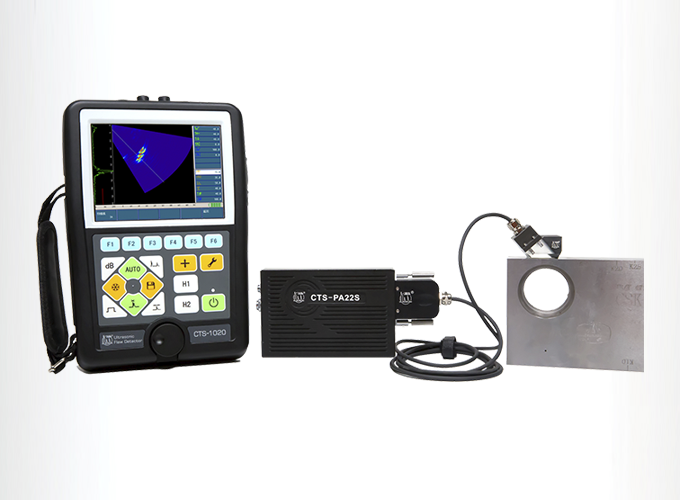

    1020仪通过22S检测
    性能指标
    通道数并行16通道
    支持探头阵元数扩展支持64
    数字化频率100M,10bit
    可调模拟增益80dB
    带宽0.7~18MHz(-3dB)
    滤波高通、低通、窄带
    扫查方式线扫、扇扫
    显示模式A、S、L
    检波方式全波、正向、负向
    发射电压20 V、40 V、100 V(50Ω负载)
    脉冲宽度50 ns~500ns
    重复频率10K
    报警方式蜂鸣器、指示灯
    外部接口USB、编码器、I/O
    数据接口WiFi(通过USB接口)、 以太网(选配)
    供电电源DC 12V
    工作电流约1A(启动时2A)
    工作温度-10~40°C
    存储温度-20~60°C
    IP等级IP54
    外形尺寸144.2mmx95mmx30mm
    重量0.53kg
