CTS-xxUT系列是我司最新推出的多通道超声波数据采集和二次开发平台,集成了超声波高压发射、回波信号接收、放大、AD采集及处理功能,并且提供了二次开发功能,用户可自行开发应用软件,利用CTS-xxUT采集到得数据进行处理,增加自己特有的功能和界面,集成到自己的系统之中,形成各种超声波应用系统。
CTS-xxUT系列是我司最新推出的多通道超声波数据采集和二次开发平台,集成了超声波高压发射、回波信号接收、放大、AD采集及处理功能,并且提供了二次开发功能,用户可自行开发应用软件,利用CTS-xxUT采集到得数据进行处理,增加自己特有的功能和界面,集成到自己的系统之中,形成各种超声波应用系统。

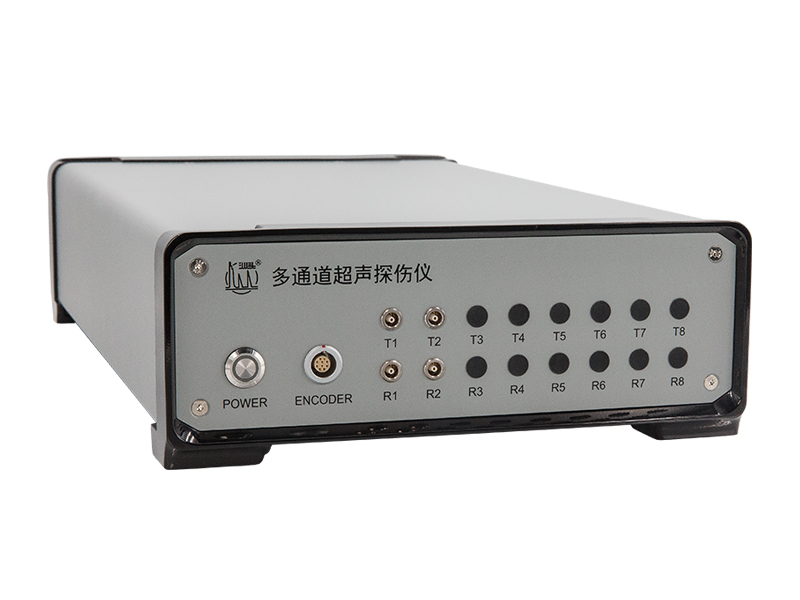

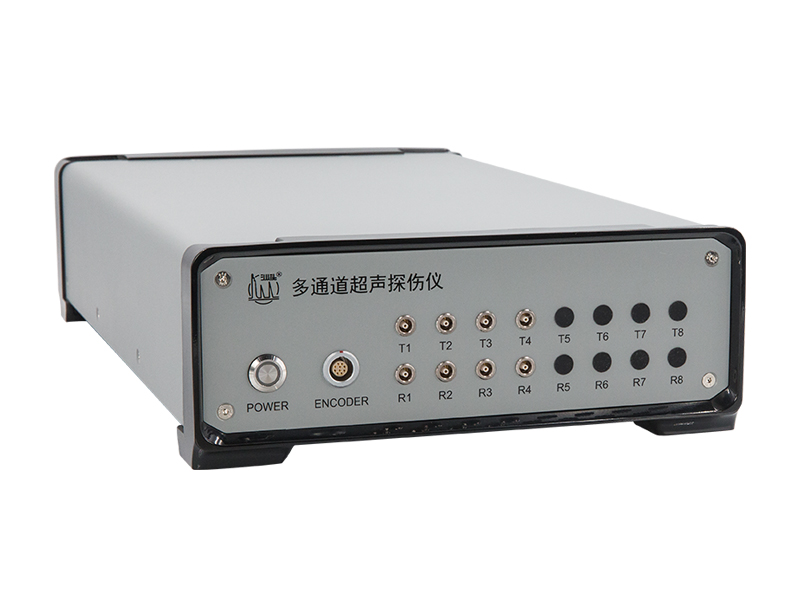

型号CTS-xxUT中的“xx”代表超声通道数量,例如CTS-08UT具有8个常规超声通道,通道数量可依用户需要删减。
1.提供全套客户端示例程序PA22X-DEMO源代码,该DEMO代码已具备基本的多通道超声功能,用户可参照DEMO代码进行二次开发,或直接在DEMO代码上增加功能进行开发。
2.精心设计的二次编程接口,编程简单直观,更支持人工调试,在编程之前,即可人工向CTS-xxUT发送指令,试验修改参数的效果。
3.内部集成超声波激励电路,负方波形式,激励电压从-25V~-250V可调,脉冲宽度从30ns~800ns可调,最大程度匹配不同型号的发射晶片。
4.内部集成超声波探伤仪器所需的大部分信号处理和检测功能,如A型波压缩、闸门检测、声程测量等,您可快速搭建出一套标准的超声波探伤系统。
发射器 | |
PRF | 25~10KHz |
电压 | 负方波,-25~-300V 步进25V |
宽度 | 30~800ns,5ns 步进 |
触发 | 自触发、外触发、编码器触发 |
接收器 | |
水平线性 | 不大于0.4% |
垂直线性 | 不大于3% |
灵敏度余量 | 配用2.5P20探头发现距探测面200mm的Φ2mm平底孔的探伤灵敏度余量不小于56dB |
阻尼 | 400、80 |
采样率 | 100M |
带宽 | 0.5~15MHz |
增益 | 0.0~110.0dB |
滤波器 | 窄带、宽带 |
检波 | 正向、负向、全波、射频、频谱 |
检测范围 | 0.0~10000mm (钢纵波) ,连续可调,最小步进值 0.1mm |
显示延迟 | 0~999.9μs |
显示移位 | -7.5~3000μs |
信号处理 | |
测量闸门 | A、B |
闸门起点 | 全范围 |
闸门宽度 | 闸门起点到全范围 |
闸门高度 | 5~95% |
测量模式 | 前沿、峰值 |
显示读数 | 闸门内读数:幅度及声程 |
测量分辨率 | 0.1mm |
系统/其他 | |
功耗 | 6W,依配置不同而异 |
数据传输 | 1000M以太网 |
尺寸 | 约221mm×372mm×84mm |
常规探头接口 | C5 |
编码器接口 | 2个增量式编码器 |
USB接口 | 1个 |
通用I/O口 | 圆形 |
网络接口 | 100M/1000M 以太网接口 |
调试口 | COM口1个 |
广泛应用于各种钢管、板材、棒材、复合材料、铁路路轨、火车轮轴轮对、曲轴等等各种工件的超声波检测。
在CTS-xxUT的基础上,设备集成商、用户可利用其软件二次开发支持,针对不同工件或需求,开发各种针对应用的多通道超声波检测应用。
