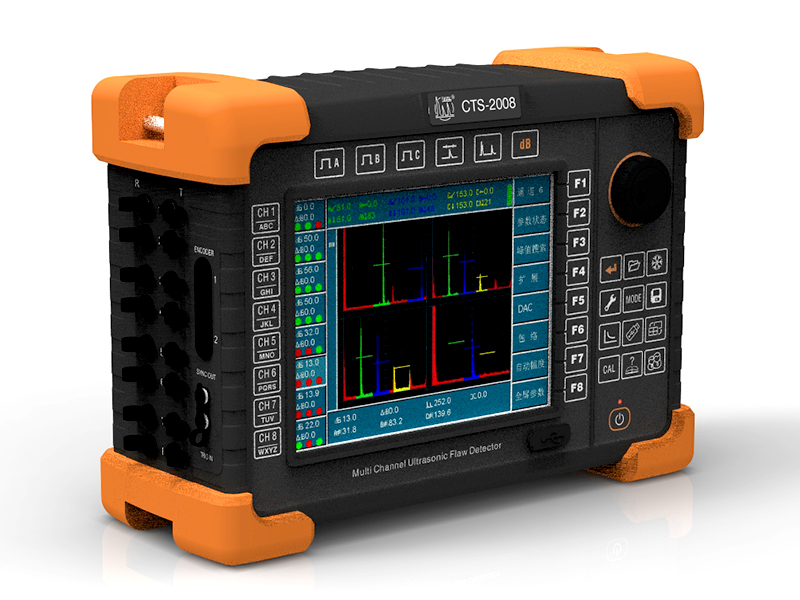

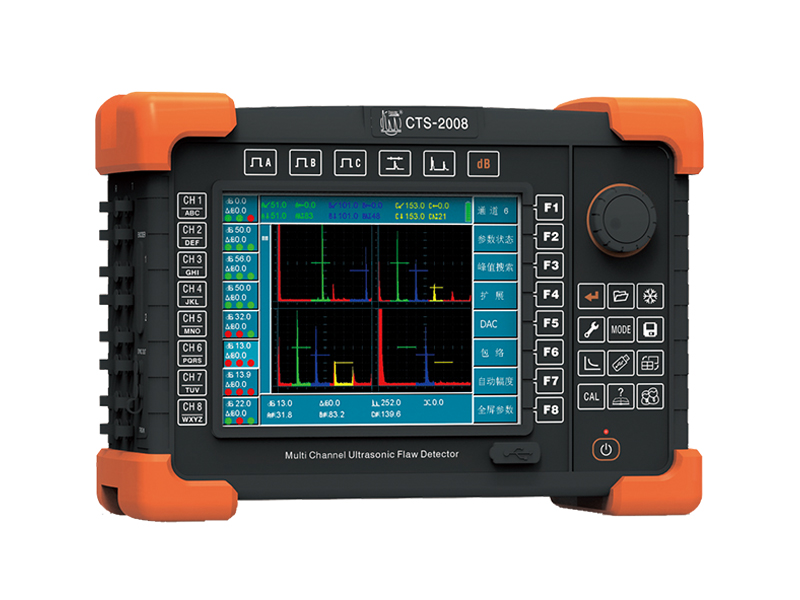

CTS-2008 便携式多通道超声探伤仪
集50多年超声仪器制造经验,仪器兼容欧盟EN12668-1:2010标准,采用工业级TFT显示屏,具有全WVGA分辨率(800×600),完全胜任在室外和阳光直射的环境下工作。
产品介绍
自主创新、不断超越!汕头“超声电子”最新推出全自主研制、集50多年超声仪器制造经验的高性能便携式八通道超声波探伤仪CTS-2008。仪器兼容欧盟EN12668-1:2010标准,采用工业级TFT显示屏,具有全WVGA分辨率(800×600),完全胜任在室外和阳光直射的环境下工作。方波激励技术特别适合高衰减材料的检测应用;八通道并行工作或串行工作,适应各种高效率的自动化探伤场合。
功能特点
交直流两用供电,重仅4kg,真正的便携设计,野外作业更便利。
![](/static/home/images/bls1.png)
![](/static/home/images/bls.png)
![](/static/home/images/brs1.png)
![](/static/home/images/brs.png)
性能指标
脉冲类型 | 负方波,发射电压25~250V连续可调,步进为25V。 |
工作方式 | 单、双 |
阻尼 | 400、80Ω |
工作频率 | 分宽带、窄带两档,宽带:0.5~15MHz,窄带:1.5~3MHz |
增益 | 0.0~110.0dB ,步进值:0.1、1.0、2.0、6.0dB;0.1dB档提供智能加速调节功能 |
声速范围 | 1000~15000m/s ,连续可调,内置30个常用的材料声速值 |
检测范围 | 0.0~10000mm (钢纵波) ,连续可调,最小步进值 0.1mm |
检波方式 | 正向、负向、全波、射频(RF) |
闸门及报警器 | 三路闸门及硬件驱动实时报警信号,可选:进波报警、失波报警、DAC曲线报警,报警信号为声报警 |
测量方式:峰值、前沿 | |
显示屏 | 工业级、TFT 8.4"WVGA彩色液晶显示屏,分辨率800×600 |
脉冲移位 | -7.5~3000μs |
探头零值 | 0~999.9μs |
脉冲重复频率 | 25~1000Hz,自动、手动两种调节方式 |
垂直线性误差 | ≤3% |
水平线性误差 | ≤0.4% |
灵敏度余量 | ≥60dB (200Φ2平底孔) |
分辨率 | ≥34dB (5P14) |
动态范围 | ≥30dB |
抑制 | (0~90)%,不影响线性与增益 |
电噪电平 | <10% |
接口 | C6接口;USB HOST;LAN(RJ45);VGA;编码器;电源接口 |
电源 | 大容量锂电池,无记忆效应,可连续工作4小时;交流:220V |
超声标准 | 兼容EN12668-1标准;符合JB/T 10061-1999标准 |
重量 | 约5kg(含电池) |
应用领域
![](https://cts-22.com/img/item/2008yy_1.jpg)
绝缘子自动化检测系统界面
