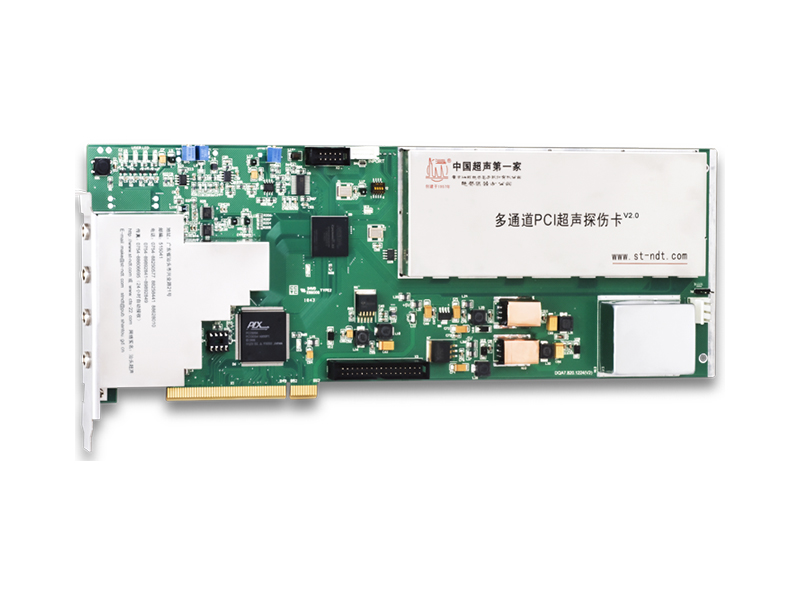

CTS-04PC 多通道超声探伤卡

CTS-04PC是基于PCI总线的多通道超声探伤卡,每卡具有4个超声波通道。通过多卡扩展,与工业计算机灵活地组合成4通道、8通道、12通道或16通道(最多64通道)等多通道超声波探伤系统。

产品介绍

CTS-04PC是基于PCI总线的多通道超声探伤卡,每卡具有4个超声波通道。通过多卡扩展,与工业计算机灵活地组合成4通道、8通道、12通道或16通道等多通道超声波探伤系统。探伤软件运行于Windows平台,通过针对不同应用进行二次开发,可构成各种自动化探伤设备或检测线,适用于冶金、钢材、铁路、机械等众多行业。

功能特点
  • 多路波形同时显示,主通道大窗口显示,其他通道波形缩略图显示,随意切换。见图(1)

主通道波形使用大窗口显示,可观察波形细节及数据,

其他通道采用缩略图显示,观察波形概况及报警情况,
通过点击波形缩略图可随时切换主通道。

  • 每卡具备四路独立发射通道,切换接收。多卡可扩展为八、十二、十六通道,卡与卡之间发射时序可同步控制、任意组合,可自定义发射间隔。见图(2)

通过发射设置窗口,可选择发射循环模式及重复频率。
内置并行循环、顺序循环等模式,用户可自定义某通道在
某时刻是否发射及间隔时间。

  • 每通道均提供跟踪闸门(G门)、二个报警闸门(A、B门)。

  • 能够记录、储存、回放静态或动态波形数据,生成和打印检测报告。

  • 每帧扫查数据均包含位置信息,更精确地支持构建超声成像系统。图(3)为在某自动探伤系统的成像效果。

某自动探伤设备的360°展开成像图,图中红色斑点为缺陷
位置,红色色带为工件台阶结构回波,未超过报警闸门
的回波以灰阶显示。

  • 提供二路旋转编码器接口,及接近开关、喷枪、报警等开关量输入输出接口,并预留多路IO接口 ,以备各种扩展控制使用。

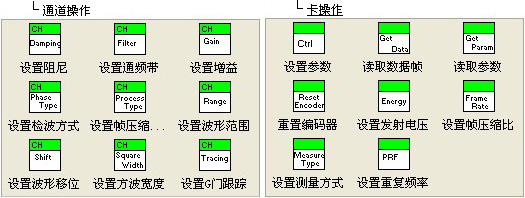

  • 数库,有二次开发能力的客户,可使用VC++、C++Builder、VB等开发工具进行二次开发。

  • 可通过以太网与其他网络设备或计算机联接,进行联网管理。

性能指标

方波激励

-400V可调,宽度可调,步进10ns,边沿≤12ns
重复频率最高每通道10KHz
阻尼400/80Ω
频带0.5MHz~15MHz,可拆换式滤波模块,板上实现2.5MHz、5MHz两个窄带,并通过拆换滤波 模块实现其他中心频率的通带
灵敏度余量≥56dB(配用2.5P20探头发现距探测面200mm的Φ2mm平底孔)
增益范围0~110dB,步进0.1dB、1dB、2dB、6dB,或直接输入增益值
时间补偿增益支持TCG曲线
采样率100MHz
检波全波,正半波,负半波,射频
工作方式单收发,可通过选件扩展为一发一收
输出接口通过接口板提供旋转编码器、接近开关、喷枪、报警等开关量输入输出
分辨力≥30dB
垂直线性≤3%
水平线性≤0.4%
检测范围1~10,000mm
抑制1~90%
动态范围≥32dB(配用2.5P20探头)
应用领域

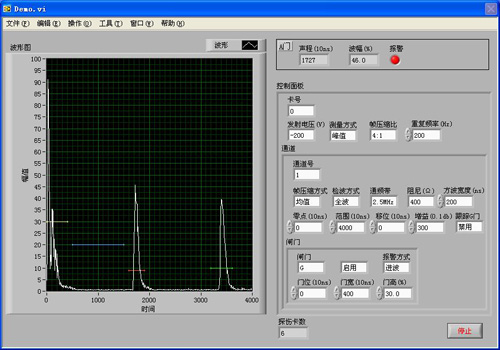

LabView开发实例
