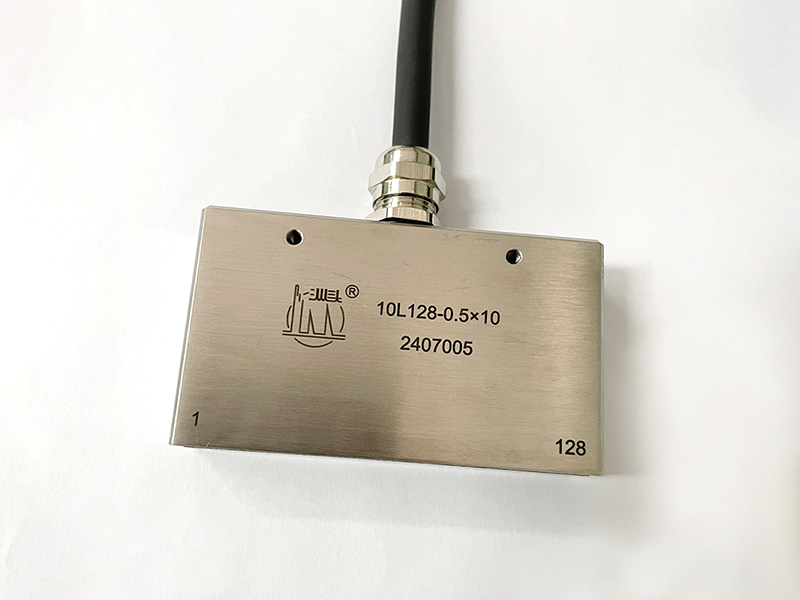

通用相控阵探头

相控阵探头的每个压电晶片都可以独立接受信号控制,与相控阵设备连接在一起时,可以以不同角度产生超声波束,可实现动态聚焦和实时扫描。

功能特点

相控阵探头的每个压电晶片都可以独立接受信号控制,与相控阵设备连接在一起时,可以以不同角度产生超声波束,可实现动态聚焦和实时扫描。

一、探头主要指标

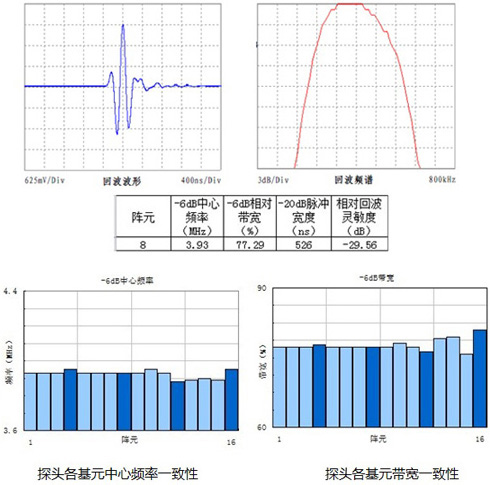

8th Element Test Sheet (Sample)

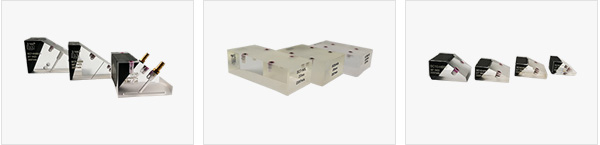

二、探头楔块

不同规格型号及角度的

规格型号

相控阵探头资料下载

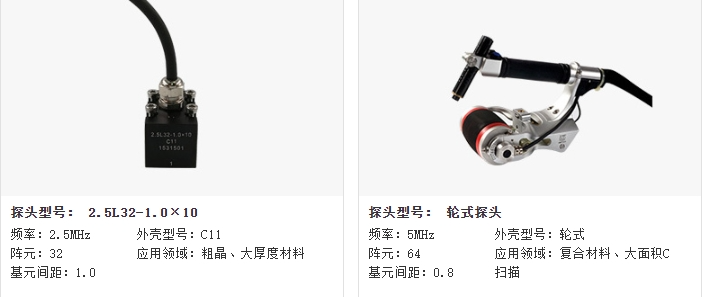

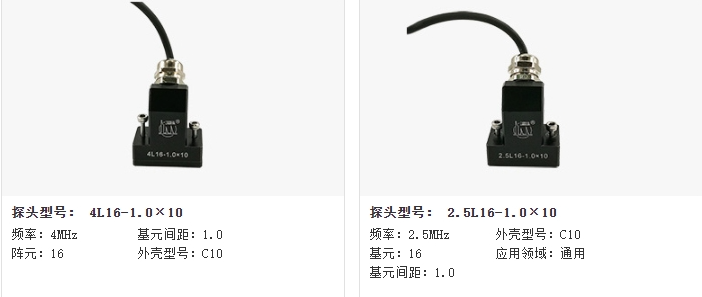

一、探头系列产品

1.线阵探头系列

型号频率 (MHz)阵元数目阵元间距 (mm)有效孔径 (mm)阵元长度 (mm)应用领域
5L16-C15.0160.3155小探头,特殊工件
7.5L8-C17.580.545小探头,特殊工件
10L16-C110160.3155小探头,特殊工件
2L8-C22.081.089通用
4L16-C24.0160.5810通用
5L16-C25.0160.69.610通用
7.5L16-C27.5160.5810通用
10L32-C210320.311010小探头,特殊工件
2.25L16-C32.25161.01610通用
2.5L16-C32.5161.01610通用
2.5L32-C32.5320.51610通用
4L16-C34.0161.01610通用
5L16-C35.0161.01610通用
5L32-C35.0320.51610通用
7.5L32-C37.5320.51610通用
10L16-C310161.01610通用
10L32-C310320.51610通用
2.5L32-C42.5321.03210粗晶、大厚度
3.5L32-C43.5321.03210粗晶、大厚度
5L32-C45.0321.03210通用,大厚度
5L64-C45.0640.63210复合材料,大面积扫查
7.5L32-C47.5321.03210通用
10L32-C410321.03210通用
10L64-C410640.53210复合材料,大面积扫查
2.25L64-C52.25640.754810复合材料,大面积扫查
3.5L64-C53.5641.06410复合材料,大面积扫查
3.5L128-C53.51280.56410复合材料,大面积扫查
5L64-C55.0641.06410复合材料,大面积扫查
7.5L64-C57.5641.06410复合材料,大面积扫查
10L128-C5101280.56410复合材料,大面积扫查
2.25L128-C62.251280.759610复合材料,大面积扫查
5L128-C65.01280.759610复合材料,大面积扫查
3.5L128-C73.51281.012810复合材料,大面积扫查
2L16-C82.0161.828.820粗晶,大厚度
2.25L16-C82.25162.03220粗晶,大厚度
2.25L32-C82.25320.752424通用,大厚度
3.5L16-C83.5161.625.616通用
1.5L16-C91.5162.844.826粗晶,大厚度

2.凹阵探头系列

型号频率 (MHz)阵元数目阵元间距 (mm)阵元长度 (mm)半径 (mm)角度范围 (°)应用领域
3.5C16-R13.5161.0510.290管材检测
5C16-R15161.0510.290管材检测
3.5C32-R23.5321.3262590管材检测
5C32-R25321.3262590管材检测
3.5C64-R23.5641.65650121管材检测
5C64-R25641.65650121管材检测

3.集成楔块探头系列

型号频率 (MHz)阵元数目阵元间距 (mm)有效孔径 (mm)阵元长度 (mm)角度应用领域
2L8-A1281.08958°SW通用
4L8-A14160.58958°SW通用
2.25L16-A12.25160.75121245°SW通用
2.25L16-A12.25160.75121245°LW通用
5L16-A15160.69.61045°SW通用
5L16-A15160.69.61045°LW通用

4.矩阵探头系列

型号频率(MHz)阵元数目阵元间距(mm)有效孔径(X mm)有效孔径(Y mm)应用领域
5M4X4-1.0X1.0-C15161.0443D 扫描
5M8X4-1.0X1.0-C25321.0843D 扫描
10M4X4-1.0X1.0-C110161.0443D 扫描
10M8X4-1.0X1.0-C210321.0843D 扫描

5.滚轮探头

型号频率 (MHz)阵元数目阵元间距 (mm)有效孔径 (mm)阵元长度 (mm)应用领域
5L64-G15641.06410大面积 C 扫描检测

二 楔块系列产品

1.线阵探头楔块

型号外壳型号钢中折射角推荐扫查角度楔块角度
SC1-N0LC10°LW-30°~30°
SC1-N45LC145°LW30°~60°16°
SC1-N60LC160°LW45°~70°20°
SC1-N70LC170°LW50°~80°22°
SC1-N45SC145°SW30°~60°31°
SC1-N55SC155°SW30°~70°36°
SC1-N60SC160°SW45°~70°39°
SC1-N70SC170°SW50°~80°43°
SC2-N0LC20°LW-30°~30°
SC2-N45LC245°LW30°~60°16°
SC2-N60LC260°LW45°~70°20°
SC2-N70LC270°LW50°~80°22°
SC2-N45SC245°SW30°~60°31°
SC2-N55SC255°SW30°~70°36°
SC2-N60SC260°SW45°~70°39°
SC2-N70SC270°SW50°~80°43°
SC4-N0LC40°LW-30°~30°
SC4-N45LC445°LW30°~60°16°
SC4-N60LC460°LW45°~70°20°
SC4-N70LC470°LW50°~80°22°
SC4-N45SC445°SW30°~60°31°
SC4-N55SC455°SW30°~70°36°
SC4-N60SC460°SW45°~70°39°
SC4-N70SC470°SW50°~80°43°
SC5-N0LC50°LW-30°~30°
SC6-N0LC60°LW-30°~30°
SC7-N0LC70°LW-30°~30°
SC8-N0LC80°LW-30°~30°
SC8-N45LC845°LW30°~60°16°
SC8-N60LC860°LW45°~70°20°
SC8-N70LC870°LW50°~80°22°
SC8-N45SC845°SW30°~60°31°
SC8-N55SC855°SW30°~70°36°
SC8-N60SC860°SW45°~70°39°
SC8-N70SC870°SW50°~80°43°
SC9-N0LC90°LW-30°~30°
SC9-N45LC945°LW30°~60°16°
SC9-N60LC960°LW45°~70°20°
SC9-N70LC970°LW50°~80°22°
SC9-N45SC945°SW30°~60°31°
SC9-N55SC955°SW30°~70°36°
SC9-N60SC960°SW45°~70°39°
SC9-N70SC970°SW50°~80°43°

2.矩阵探头楔块

型号外壳型号钢中折射角推荐扫查角度楔块角度
SC1-N0LC10°LW-30°~30°
SC2-N0LC20°LW-30°~30°
