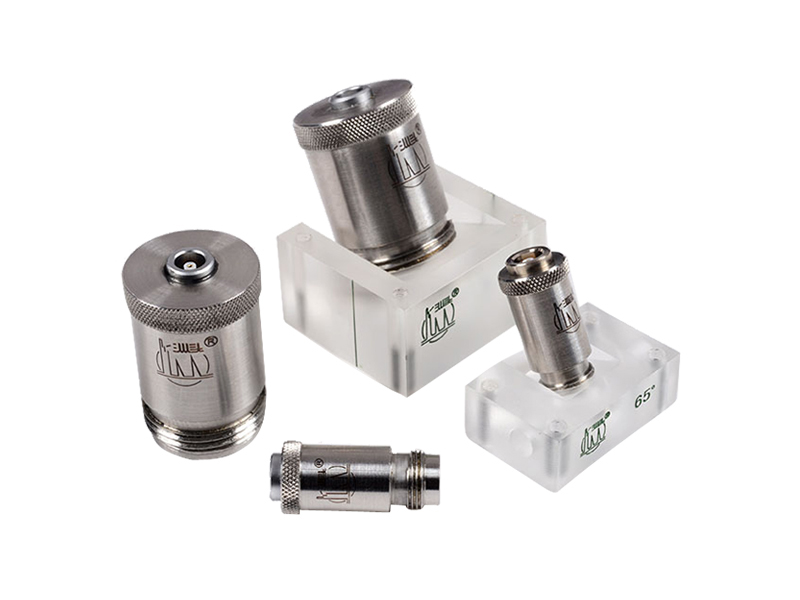

TOFD探头
分享：
汕头“超声电子”最新推出高分辨率纵波探头,产品性能指标达到国际先进水平（包括振荡周期在一个半周期以内），特别适合TOFD检测应用，满足GB/T 23902-2009、JB/T4730 附录、BS 7706等标准对TOFD探头的性能要求。
功能特点

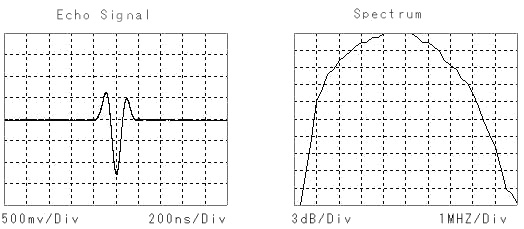

性能：
| 探头 型号：TOFD 5MHz 6mm 编号：JC011 | 测试设备 脉冲发射接收器：CTS-8077PR 数字示波器：Tektronix TDS3012B 测试程序：TP1.0 VER.1.0 电缆：50Ω 2m |
| 测试条件 发射电压：100v 脉冲宽度：200ns 重复频率:200Hz 增益：-16dB 试块：10mm PS | 测试结果 -20dB回波脉冲宽度(T10)：314.8ns 中心频率(f0)：4.62MHz -6dB相对带宽(B-6)：116.5％ 相对回波灵敏度(Srel)：-35.6dB |
规格型号
探头规格：
| 型号 | 频率 | 晶片直径 |
| 10N3-T1 | 10MHz | 3mm |
| 10N6-T1 | 10MHz | 6mm |
| 7.5N3-T1 | 10MHz | 3mm |
| 7.5N6-T1 | 7.5MHz | 6mm |
| 5N6-T1 | 5MHz | 6mm |
| 5N12-T2 | 5MHz | 12mm |
| 3.5N10-T2 | 3.5MHz | 10mm |
| 2.5N6-T1 | 2.5MHz | 6mm |
| 2.5N12-T2 | 2.5MHz | 12mm |
| 1N15-T3 | 1MHz | 15mm |
楔块规格：
| 型号 | 钢中纵波折射角 | 匹配探头外壳型号 |
| ST1-45L | 45° | T1 |
| ST1-60L | 60° | T1 |
| ST1-70L | 70° | T1 |
| ST2-45L | 45° | T2 |
| ST2-60L | 60° | T2 |
| ST2-70L | 70° | T2 |
| ST3-45L | 45° | T3 |
| ST3-60L | 60° | T3 |
| ST3-70L | 70° | T3 |
应用领域
石油天然气、电力、特检、船舶、核电、重工等领域各类焊缝的TOFD检测。
