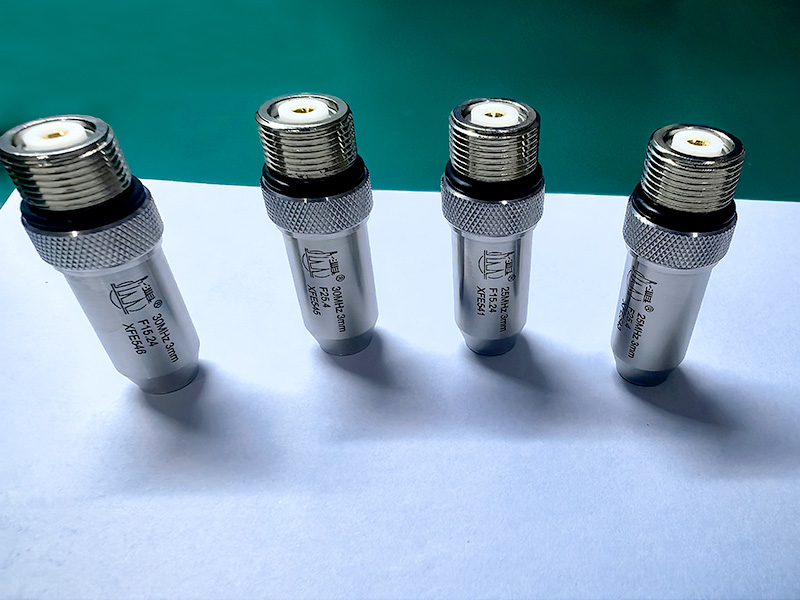

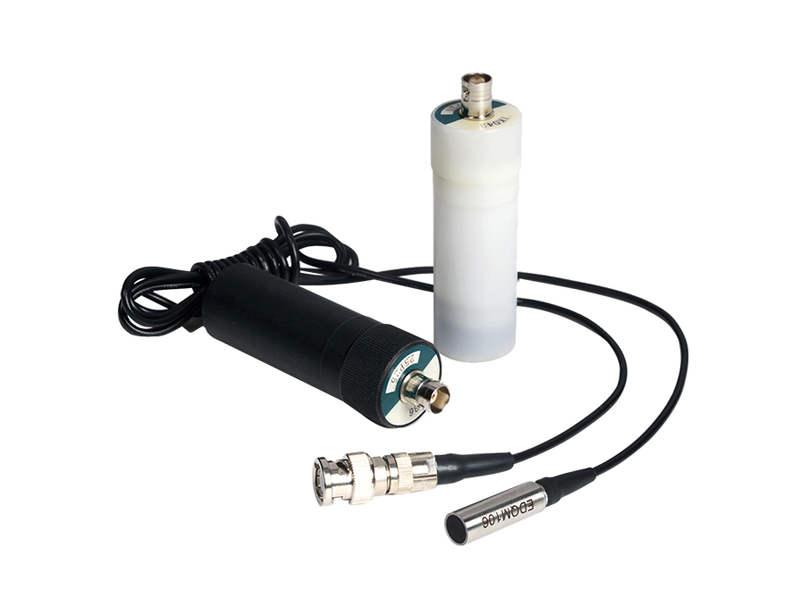

水浸式探头

水浸式探头,通常用于半自动或者自动化探伤系统中。工件和探头浸入水中,探头与工件的检测面之间保持一定距离的“水延迟”。探头并不直接接触工件,因此使得不规则的、几何形状复杂的或者表面粗糙的工件探伤成为可能。

功能特点

水浸式探头,通常用于半自动或者自动化探伤系统中。工件和探头浸入水中,探头与工件的检测面之间保持一定距离的“水延迟”。探头并不直接接触工件,因此不规则的、几何形状复杂的或者表面粗糙的工件探伤成为可能。

  • 当探头发射的声束轴线垂直于检测面时,纵波直声束扫查工件。
  • 调节探头声束轴线与检测面成一定的夹角,声束在水和工件这两种介质的界面折射,可在工件中产生倾斜的横波声束来扫查工件。
  • 将探头晶片前面的有机玻璃或者固化的环氧树脂加工成一定弧度(球面或者圆柱面),可得到点聚焦或者线聚焦的水浸式探头。
  • 两种类型性能的探头可满足绝大多数检测要求。
规格型号

水浸式探头(平面)

频率(MHz)晶片尺寸(mm)型号插座
P型C型
1.25201.25P201.25C20Q9
2.562.5P62.5C6
142.5P142.5C14
202.5P202.5C20
252.5P252.5C25
565P65C6
85P85C8
125P125C12
145P145C14
205P205C20
10610P610C6
810P8
1210P12
0.5140.5C14
200.5C20
250.5C25
1101C10
141C14
201C20
251C25

*探头型号中N为窄脉冲探头。

水浸式探头(点聚焦)

频率(MHz)晶片尺寸(mm)型号插座
P型C型
2.5102.5P10 F**2.5C10 F**水浸式探头,
带探头线,
直接连接到仪器
142.5P14 F**2.5C14 F**
202.5P20 F**2.5C20 F**
0.5140.5C14F**
200.5C20F**
250.5C25F**
1101C10F**
141C14F**
201C20F**
251C25F**

*探头型号中N表示窄脉冲探头。
**F 客户指定的水中焦距值。
其他频率、晶片大小的点聚焦探头接受定制。

水浸式探头(线聚焦)

频率(MHz)晶片尺寸(mm)型号插座
P型C型
2.5102.5P10 F**2.5C10 F**水浸式探头,
带探头线,
直接连接到仪器
142.5P14 F**2.5C14 F**
202.5P20 F**2.5C20 F**
5145P14 F**5C14 F**
8*125P8*12 F305C8*12 F30
8*125P8*12 F405C8*12 F40
8*125P8*12 F505C8*12 F50
0.5140.5C14F**
200.5C20F**
250.5C25F**
1101C10F**
141C14F**
201C20F**
251C25F**

**F 客户指定的水中焦距值。
其他频率、晶片大小、焦距的线聚焦探头接受定制。

应用领域

“P”通用型系列:用于需要高灵敏度与穿透力的通用检测场合。

“C”压电复合材料系列:具有高灵敏度,高带宽,高分辨力以及穿透力强的特点,用于粗晶、高衰减材料检测时,可获得非常好的检测效果。
