直探头
分享：

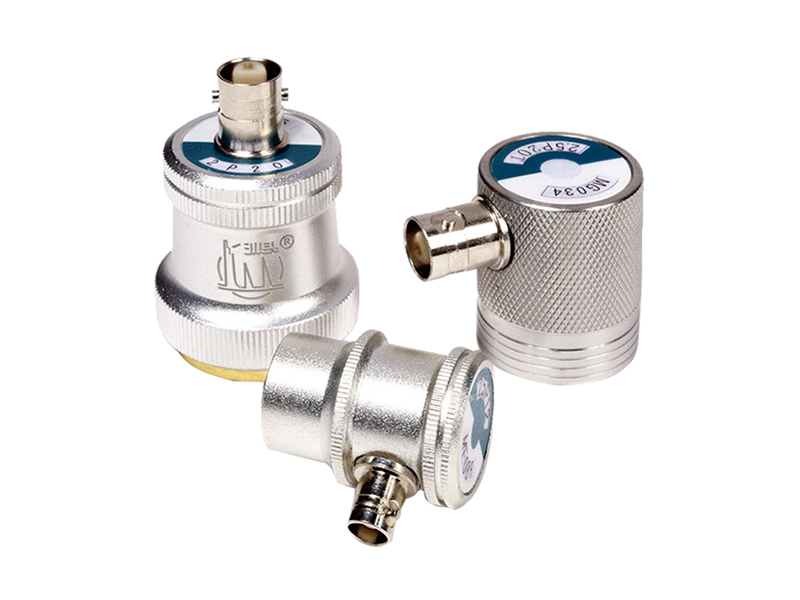

进行垂直探伤用的单晶片探头，主要用于纵波探伤。直探头由插座、外壳、保护膜、压电晶片、吸声材料等组成。
小晶片的探头（直径<=12mm），探头线接口为Q6插座，其他晶片探头，探头线接口为Q9插座。
产品介绍
进行垂直探伤用的单晶片探头，主要用于纵波探伤。直探头由插座、外壳、保护膜、压电晶片、吸声材料等组成。
小晶片的探头（直径<=12mm），探头线接口为Q6插座，其他晶片探头，探头线接口为Q9插座。
直探头产生的超声波为垂直于探头表面的纵波声速。直探头的用途非常广泛，典型的用途包括锻件、铸件、棒材、板材、轴类等。
功能特点
超声波的发射/接收均由压电晶片完成。
保护膜采用高硬度刚玉片，耐磨损。
铝合金外壳，表面喷砂/钝化处理。
吸声材料用来吸收晶片背面的噪声。
插座为电信号接口，通过探头线连接到仪器。
规格型号
直探头（常用规格）
| 频率(MHz) | 晶片直径(mm) | 型号 | 插座 |
| 0.5 | 20 | 0.5P20 | Q9 |
| 28 | 0.5P28 | ||
| 1.25 | 14 | 1.25P14 | |
| 20 | 1.25P20 | ||
| 28 | 1.25P28 | ||
| 2.5 | 14 | 2.5P14 | |
| 20 | 2.5P20 | ||
| 28 | 2.5P28 | ||
| 5 | 14 | 5P14 | |
| 20 | 5P20 |
*可根据客户需要定做其他规格的直探头，详情请联系。
微型直探头
| 频率(MHz) | 晶片直径(mm) | 型号 | 插座 |
| 2.5 | 6 | 2.5P6 | Q6 |
| 8 | 2.5P8 | ||
| 10 | 2.5P10 | ||
| 12 | 2.5P12 | ||
| 5 | 6 | 5P6 | |
| 8 | 5P8 | ||
| 10 | 5P10 | ||
| 12 | 5P12 | ||
| 10 | 6 | 10P6 |
软膜直探头
探头接触面为可更换的软膜，用于检测表面粗糙的工件，型号2.5P20（频率2.5MHZ，晶片Ф20mm）。
