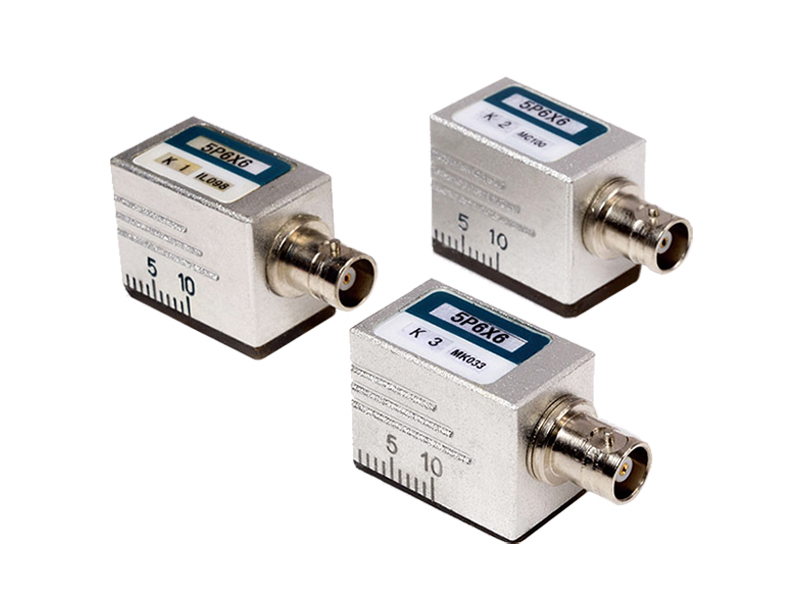

小径管探头
分享：
单晶微型横波斜探头，用于小直径薄壁管焊接接头的检验。检测标准参照电力行业标准 DL/T820 2002《管道焊接接头超声波检验技术规程》，适合检测管径≥32mm、小于等于 159mm，壁厚≥4mm、小于 14mm 的小直径薄壁管；也可适用于其他行业类似管道的检测。
产品介绍
单晶微型横波斜探头，用于小直径薄壁管焊接接头的检验。检测标准参照电力行业标准 DL/T820 2002《管道焊接接头超声波检验技术规程》，适合检测管径≥32mm、小于等于 159mm，壁厚≥4mm、小于 14mm 的小直径薄壁管；也可适用于其他行业类似管道的检测。探头外形尺寸小,前沿距离≤5mm，始脉冲占宽≤1.5mm（相当于钢中深度），分辨力大于等于 20dB。根据被检测管道外径的不同，检测面被加工成对应管径的弧度。
规格型号
| 频率(MHz) | 晶片尺寸(mm) | 型号 | K值对应的 折射角 | 插座 |
| 5 | 6*6 | 5P6*6 K2 | 38.7° | Q6 |
| 5P6*6 K2 | 45.0° | |||
| 5P6*6 K2 | 50.2° | |||
| 5P6*6 K2 | 56.3° | |||
| 5P6*6 K2 | 60.9° | |||
| 5P6*6 K2 | 63.4° | |||
| 5P6*6 K2 | 65.6° | |||
| 5P6*6 K2 | 68.2° | |||
| 5P6*6 K2 | 70.3° | |||
| 5P6*6 K2 | 71.6° |
